10bit 100MS/s流水线ADC电路设计与实现

1. 项目概述：10bit 100MS/s流水线ADC电路解析

在模拟混合信号设计领域，流水线型ADC（Pipelined ADC）因其在速度与精度间的优异平衡特性，成为中高速应用场景的首选架构。这款基于0.18μm工艺的10bit 100MS/s ADC设计，实测有效位达9.5bit，不仅提供了可直接运行的完整电路，还包含模块化测试方案，堪称学习ADC设计的活教材。其价值主要体现在三个方面：首先，采用业界通用的0.18μm工艺节点，便于学习者对接实际代工资源；其次，100MS/s采样率覆盖了常见视频信号、通信中频等典型应用场景；最后，9.5bit有效位的实测性能，为研究ADC非理想因素提供了绝佳样本。

2. 流水线ADC架构深度剖析

2.1 架构工作原理与优势比较

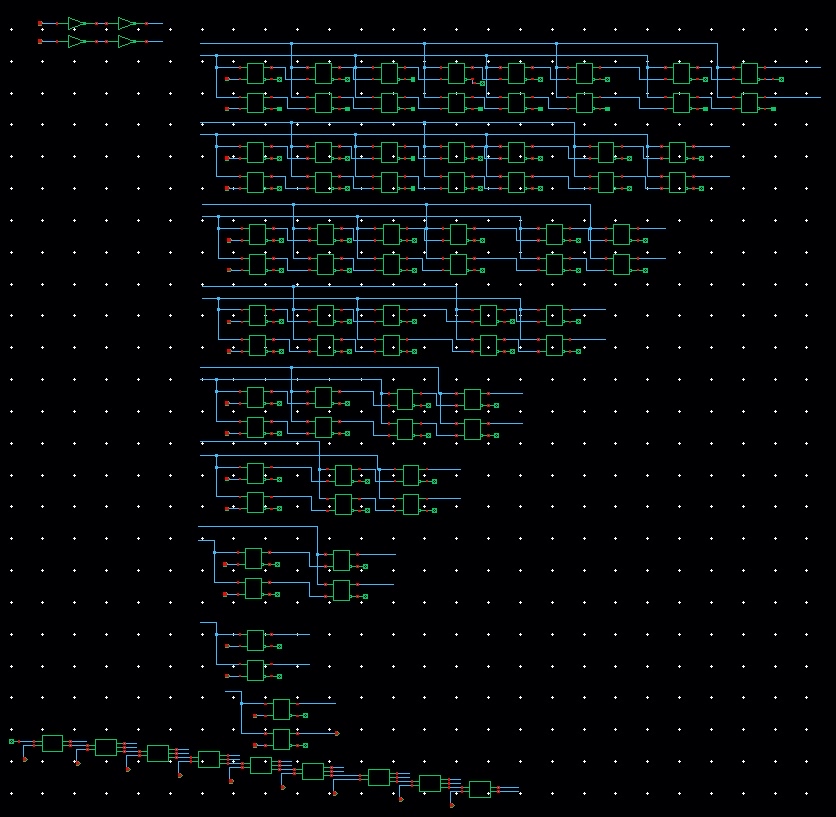

流水线ADC的核心思想是将转换任务分解到多级流水线中完成。如图1所示，每级流水线包含采样保持(S/H)、子ADC（通常为闪存结构）、子DAC和残差放大器(MDAC)。以本设计采用的1.5bit/级架构为例，每级产生1.5bit编码（即3个比较电平），并通过乘以2的增益将残差传递至下一级。这种结构的优势在于：

• 时序优化：N级流水线可实现N倍于单级电路的吞吐率
• 精度平衡：通过数字误差校正技术可放宽对比较器精度的要求
• 功耗效率：相比全闪存结构，大幅减少比较器数量

2.2 关键模块设计要点

2.2.1 采样保持电路

本设计采用栅极自举开关技术，在0.18μm工艺下实现：

• 线性度 > 10bit
• 采样带宽 > 200MHz
• 电荷注入误差 < 0.5LSB
  关键参数计算公式：
  $$
  R_{on} = \frac{1}{\mu_n C_{ox} \frac{W}{L}(V_{GS}-V_{TH})}
  $$

2.2.2 子ADC设计

每级1.5bit闪存ADC包含：

• 3个动态比较器（采用StrongARM结构）
• 电阻分压网络（需激光修调保证0.1%匹配）
• 时钟分配电路（考虑时序偏差<50ps）

实践提示：比较器失调电
