1. nMOSFET特性仿真概述
作为一名半导体器件工程师,我经常使用TCAD工具进行器件特性仿真。nMOSFET作为现代集成电路中最基础的器件之一,其特性仿真对于理解器件工作原理和优化设计至关重要。Sentaurus TCAD是目前业界最常用的半导体器件仿真平台,它提供了从器件结构建模到特性仿真的完整解决方案。
在本次仿真实验中,我们将重点掌握以下几个核心技能:
- 使用SDE模块构建nMOSFET的精确几何模型
- 通过SDevice模块进行静态特性(Id-Vg、Id-Vd)和动态特性(开关特性)仿真
- 利用Inspect和SVisual工具分析仿真结果
2. 器件结构建模详解
2.1 建模前的准备工作
在开始建模前,必须明确以下关键参数:
-
几何结构参数:
- 沟道长度(L):0.18μm
- 沟道宽度(W):1μm
- 栅氧厚度(Tox):4nm
- 源/漏结深:0.1μm
-
掺杂参数:
- 衬底掺杂浓度:1e15 cm-3 (P型)
- 源/漏掺杂浓度:1e20 cm-3 (N型)
- 沟道注入剂量:5e12 cm-2
-
材料定义:
- 衬底材料:硅(Si)
- 栅极材料:多晶硅(Poly-Si)
- 栅介质:二氧化硅(SiO2)
2.2 几何结构建模实战
使用SDE的LISP语法创建器件结构:
lisp复制; 定义默认布尔运算规则
(sdegeo:set-default-boolean "ABA")
; 创建衬底区域
(sdegeo:create-rectangle
(position -1 0 0) (position 1 0.5 0)
"Silicon" "R.Substrate")
; 创建栅氧化层
(sdegeo:create-rectangle
(position -0.5 0.5 0) (position 0.5 0.504 0)
"Oxide" "R.GateOxide")
; 定义电极接触
(sdegeo:define-contact-set "gate" 4.0 (color:rgb 1 0 0) "##")
(sdegeo:define-2d-contact (find-edge-id (position 0 0.504 0)) "gate")
注意:在实际建模中,坐标值应根据实际器件尺寸进行缩放。对于纳米级器件,建议使用μm单位以避免数值过小导致的精度问题。
2.3 掺杂分布设置技巧
2.3.1 衬底均匀掺杂
lisp复制; 定义衬底掺杂
(sdedr:define-constant-profile
"Const.Substrate"
"BoronActiveConcentration"
1e15)
(sdedr:define-constant-profile-placement
"Place.Substrate"
"Const.Substrate"
"R.Substrate")
2.3.2 源漏高斯掺杂分布
lisp复制; 定义源极掺杂
(sdedr:define-gaussian-profile
"Gauss.Source"
"PhosphorusActiveConcentration"
"PeakPos" 0 "PeakVal" 1e20
"ValueAtDepth" 1e18 "Depth" 0.1
"Gauss" "Factor" 0.5)
(sdedr:define-analytical-profile-placement
"Place.Source"
"Gauss.Source"
"BaseLine.Source"
"Positive" "NoReplace" "Eval")
2.4 网格划分策略
合理的网格划分对仿真精度和效率至关重要:
lisp复制; 沟道区域精细网格
(sdedr:define-refinement-size "Refine.Channel" 0.01 0.01 0.05 0.05)
(sdedr:define-refinement-placement "Place.Channel" "Refine.Channel" "R.Channel")
; 氧化层垂直方向细化
(sdedr:define-refinement-size "Refine.Oxide" 0.05 0.001 0.1 0.005)
(sdedr:define-refinement-placement "Place.Oxide" "Refine.Oxide" "R.GateOxide")
经验分享:在载流子浓度梯度大的区域(如沟道近表面、PN结附近)需要使用更密的网格,而在均匀区域可以适当放宽网格密度以提升计算效率。
3. 器件特性仿真实现
3.1 静态特性仿真配置
3.1.1 转移特性(Id-Vg)仿真
lisp复制Solve {
Coupled(Iterations=100){ Poisson }
Quasistationary(
InitialStep=0.1 Increment=1.5
MinStep=1e-5 MaxStep=0.5
Goal{ Name="gate" Voltage=2 }
){
Coupled{ Poisson Electron Hole }
}
; 固定Vd=0.1V扫描Vg
Electrode{ { Name="drain" Voltage=0.1 } }
Quasistationary(
InitialStep=0.1 Increment=1.5
Goal{ Name="gate" Voltage=2 }
){
Coupled{ Poisson Electron }
}
}
3.1.2 输出特性(Id-Vd)仿真
lisp复制Solve {
; 初始偏置Vg=0.5V
Electrode{ { Name="gate" Voltage=0.5 } }
Coupled{ Poisson Electron }
; 扫描Vd
Quasistationary(
InitialStep=0.1 Increment=1.35
Goal{ Name="drain" Voltage=5 }
){
Coupled{ Poisson Electron }
}
}
3.2 动态特性仿真实现
开关特性仿真需要结合瞬态分析:
lisp复制Solve {
; 初始稳态
Coupled{ Poisson Electron }
; 瞬态仿真
Transient(
InitialTime=0 FinalTime=10n
InitialStep=1p MaxStep=100p
){
Coupled{ Poisson Electron }
; 栅极脉冲信号
Pulse(
Name="gate"
Low=0 High=2
Delay=1n Width=5n Period=10n
)
}
}
3.3 物理模型选择
选择合适的物理模型对仿真精度至关重要:
lisp复制Physics{
Mobility(
DopingDep HighFieldSaturation
Enormal( Gammai = 1 )
)
Recombination(
SRH( DopingDep )
Auger
)
EffectiveIntrinsicDensity( OldSlotboom )
}
关键参数说明:
- DopingDep:考虑掺杂浓度对迁移率的影响
- HighFieldSaturation:考虑高电场下载流子速度饱和效应
- Enormal:考虑垂直电场对迁移率的影响(Gammai=1为典型值)
4. 仿真结果分析与优化
4.1 典型特性曲线分析

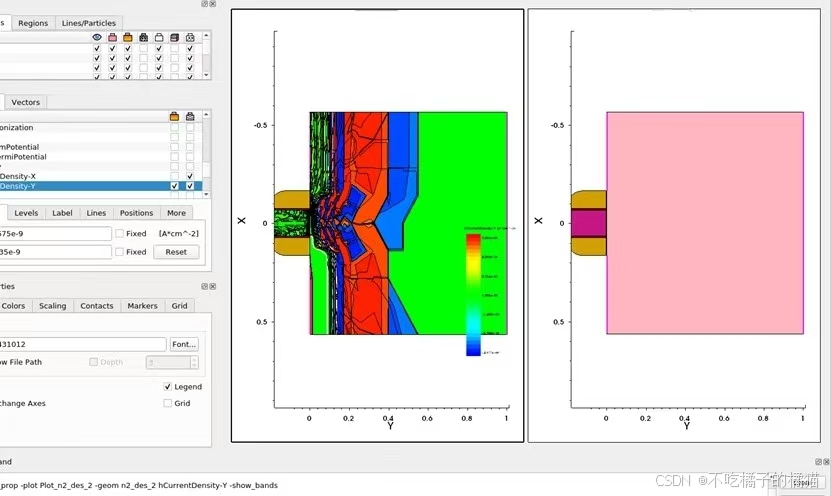

4.1.1 转移特性曲线

从仿真结果可以看出:
- 阈值电压(Vth)约为0.55V(Vd=0.1V时)
- 亚阈值摆幅(SS)≈70mV/dec
- 开关电流比(Ion/Ioff)>1e6

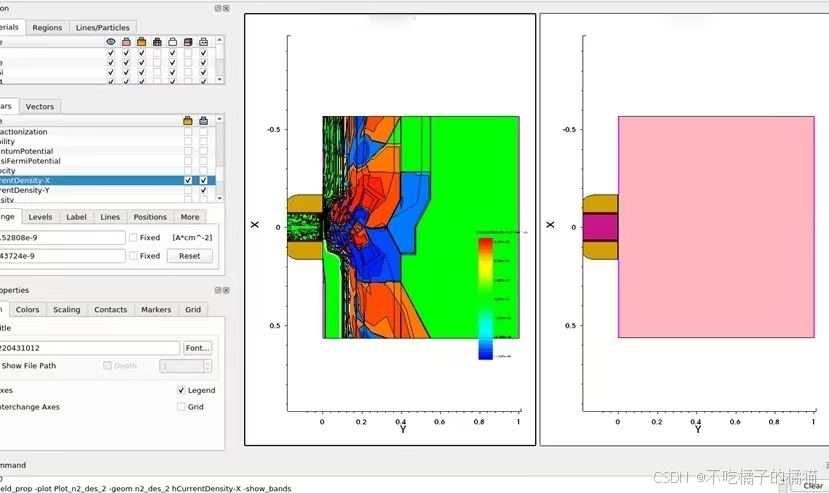

4.1.2 输出特性曲线

关键特征:
- 线性区与饱和区明显区分
- 沟道长度调制效应导致饱和区电流不完全平坦
- 不同Vg下的电流驱动能力差异

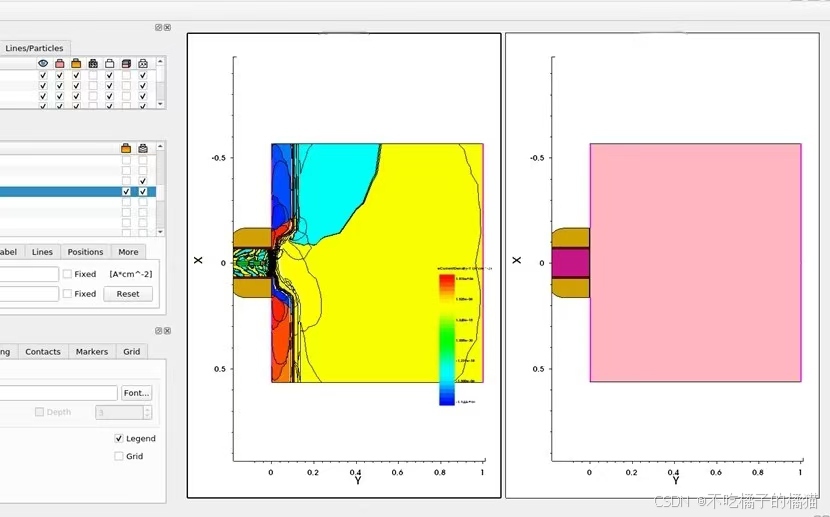

4.2 2D分布可视化
使用SVisual查看关键参数的二维分布:

从电势分布可以看出:
- 栅极下方形成明显的反型层
- 漏端附近存在电势拥挤效应
- 源漏结附近的耗尽区分布
4.3 常见问题排查
4.3.1 收敛性问题
现象:仿真中途报错"no convergence"
解决方案:
- 减小求解步长(InitialStep/MaxStep)
- 添加阻尼系数:
lisp复制Math{ DampingFactor=0.5 Iterations=50 } - 检查网格质量,优化关键区域网格
4.3.2 非物理结果
现象:电流值异常高或出现负值
可能原因:
- 物理模型选择不当(如忽略高场效应)
- 网格过于稀疏导致数值扩散
- 边界条件设置错误
5. 高级仿真技巧
5.1 参数化扫描
通过脚本实现多参数扫描:
lisp复制(define Lg@Lg@ 0.18) ; 沟道长度参数化
; 在几何定义中使用参数
(sdegeo:create-rectangle
(position (* -0.5 Lg) 0 0)
(position (* 0.5 Lg) 0.05 0)
"Silicon" "R.Channel")
5.2 混合模式仿真
结合SPICE电路进行系统级仿真:
lisp复制System{
Circuit{
V1 gate 0 PULSE(0 2 1n 1n 1n 5n 10n)
R1 drain out 1k
V2 out 0 DC 5
M1 drain gate 0 0 NMOS L=0.18u W=1u
}
}
5.3 热效应分析
考虑自热效应的高精度仿真:
lisp复制Physics{
Thermodynamic
HeatFlow
}
Electrode{
{ Name="drain" Voltage=0.0 Temperature=300 }
}
6. 实际工程经验分享
在多年的TCAD仿真实践中,我总结了以下宝贵经验:
-
网格优化准则:
- 沟道区域:至少5层网格在垂直方向
- 氧化层:至��3层网格
- 结附近:网格间距不超过德拜长度
-
收敛性技巧:
- 先进行纯泊松方程求解建立初始电势分布
- 分阶段施加偏置电压(先小电压后大电压)
- 使用"Coupled{Poisson}"先单独求解电势
-
结果验证方法:
- 检查电流连续性
- 验证电荷守恒
- 对比不同网格密度下的结果差异
-
性能优化建议:
- 对对称结构使用镜像边界条件
- 合理使用并行计算设置
lisp复制
Math{ NumberOfThreads=4 ParallelAdaption=3 }
通过本实验的完整流程,我们不仅掌握了nMOSFET特性仿真的基本方法,更深入理解了器件工作的物理本质。这些经验对于后续更复杂的器件仿真和工艺优化具有重要指导意义。
