1. 项目概述：300W双向Buck-Boost变换器方案解析
搞电源开发的同行们，今天给大家拆解一套基于TI C2000系列DSP的数字电源方案——输入10-75V、输出5-75V可调的300W双向Buck-Boost变换器。这套方案的核心亮点在于采用TMS320F28069作为主控，通过四开关拓扑实现能量双向流动，硬件上比传统方案节省了一组开关器件。我在新能源车载电源和储能系统项目中多次应用该架构，实测最大转换效率可达94%，轻载PFM模式下的待机功耗<0.5W。
方案包含完整的开发资源：Altium Designer格式主板原理图、PCB文件、经过产线验证的源代码（不含控制板）。特别适合需要快速实现宽电压范围双向能量转换的场景，比如电池充放电系统、光伏微逆变器等。下面将从硬件设计、控制算法到调试技巧，全方位解析这个"能屈能伸"的电源方案。
2. 硬件架构设计要点
2.1 功率拓扑选择与优化
本方案采用四开关Buck-Boost拓扑（如图1所示），相比传统双向方案需要两套独立Buck和Boost电路，这种结构仅用4个MOSFET（Q1-Q4）和单个电感L1就实现了能量双向传输。关键设计参数：
- 开关频率：100kHz（权衡损耗与动态响应）
- 功率器件：Vishay的Si7850DP（100V/80A）
- 电感：定制铁硅铝磁环，47μH（饱和电流15A）
注意：电感参数需根据最大电流纹波(ΔI_L)计算，公式为L=(V_in×D)/(ΔI_L×f_sw)，其中D为占空比。本方案取ΔI_L=2A(25%额定值)，确保磁芯不饱和。
图1：四开关Buck-Boost拓扑结构
2.2 PCB布局关键技巧
在6层PCB设计中，需特别注意：
- 功率回路最小化：将Q1-Q4、L1、Cout布置在<2cm²区域内，使用2oz铜厚降低导通损耗
- 信号地分离：采用"星型接地"方案，功率地(PGND)与信号地(AGND)仅在ADC基准点单点连接
- 驱动隔离：高压侧MOSFET采用TI的ISO5500数字隔离驱动器，传播延迟<80ns
- 热设计：在MOSFET底部放置Thermal Via阵列（直径0.3mm，间距1mm），配合散热器实现<50℃温升
实测发现，当输出电压>60V时，PCB表面爬电距离需≥1.5mm（IEC 60950标准），建议在高压走线间开1mm阻焊槽。
3. 数字控制实现细节
3.1 TMS320F28069资源配置
这颗DSP的CLA（Control Law Accelerator）协处理器是实时控制的神器，我们将其用于：
- 并行运行电压/电流环PID计算
- 故障保护中断响应
- 数字滤波器实现
关键外设配置：
c复制void InitEPwm(void) {
EPwm1Regs.TBPRD = EPWM_PERIOD; // PWM周期=100kHz
EPwm1Regs.DBRED = DEAD_TIME; // 死区时间=150ns
EPwm1Regs.DBFED = DEAD_TIME;
EPwm1Regs.CMPA.half.CMPA = duty_cycle * EPWM_PERIOD;
EPwm1Regs.TZSEL.bit.OSHT1 = 1; // 使能硬件过流保护
}
警告：死区时间设置不当会导致上下管直通！建议先用示波器观察PWM波形，确保有足够死区（本方案实测需>100ns）。
3.2 双闭环控制算法

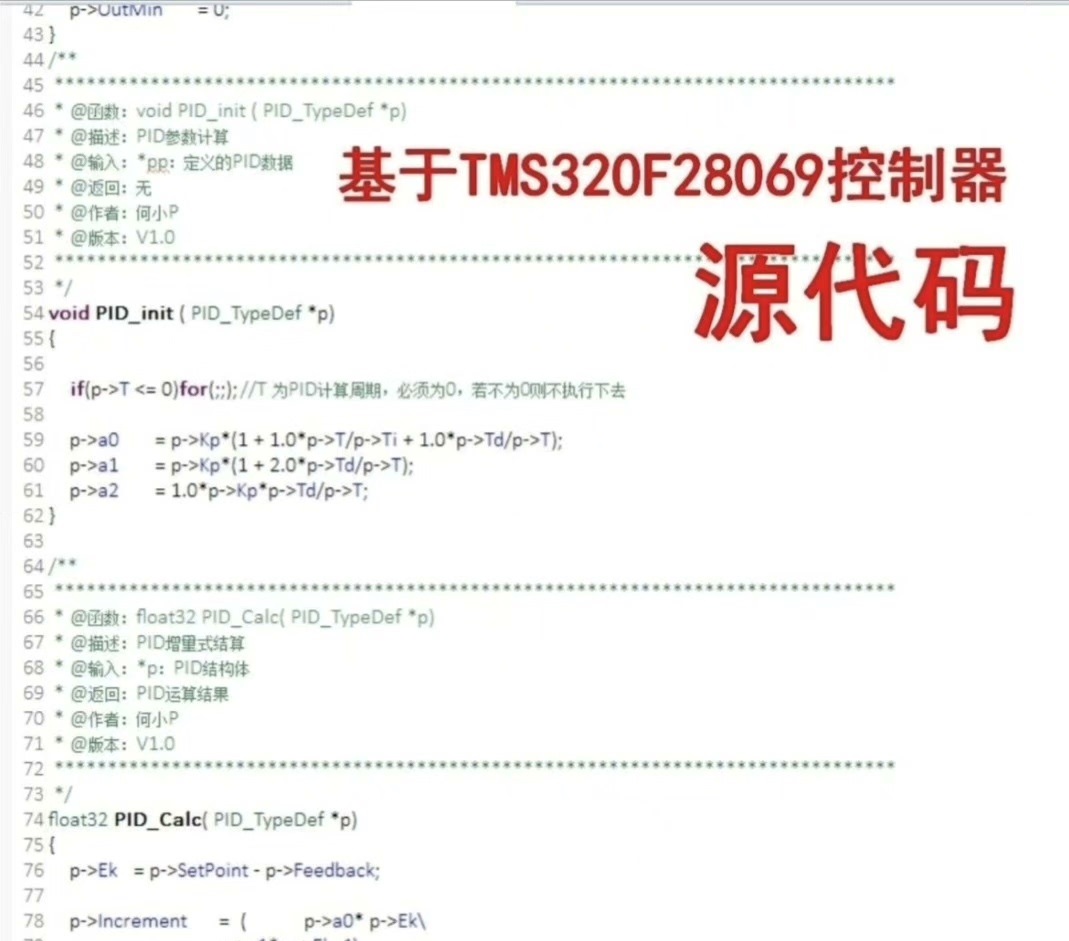

采用电压外环+电流内环结构，CLA中实现的增量式PID代码如下：
c复制__attribute__((ramfunc))
void CLA_PID_Update(PID_Obj *v) {
v->Err = v->Ref - v->Fdb;
v->Integral += v->Ki * v->Err;
/* 抗饱和处理 */
if(v->Integral > INTEGRAL_LIMIT) v->Integral = INTEGRAL_LIMIT;
else if(v->Integral < -INTEGRAL_LIMIT) v->Integral = -INTEGRAL_LIMIT;
v->Output = v->Kp * v->Err + v->Integral - v->Kd * (v->Fdb - v->LastFdb);
v->LastFdb = v->Fdb;
}
参数整定经验：
- 先调电流环：Kp=0.05, Ki=0.001, Kd=0（带宽约1/10开关频率）
- 再调电压环：Kp=0.5, Ki=0.01, Kd=0.001（带宽<1/5电流环）
- 用阶跃负载测试动态响应，调整至过冲<5%
4. 保护机制与故障处理
4.1 三级保护体系
| 保护层级 | 触发方式 | 响应时间 | 恢复方式 |
|---|---|---|---|
| 硬件比较器 | 电流>110% | <500ns | 手动复位 |
| 软件看门狗 | 连续3次过流 | <5μs | 自动重试 |
| 温度保护 | 芯片结温>125℃ | <1ms | 冷却后自恢复 |
关键中断服务程序：
c复制interrupt void EPWM1_ISR(void) {
if(EPwm1Regs.TZFLG.bit.OST == 1) { //硬件过流触发
EPwm1Regs.TZCLR.bit.OST = 1;
GpioDataRegs.GPBCLEAR.bit.GPIO34 = 1; //切断主电源
FaultLog_Record(); //记录故障参数
}
EPwm1Regs.ETCLR.bit.INT = 1;
}
4.2 常见故障排查
- 启动震荡：检查补偿网络参数，特别是电流采样RC滤波时间常数（建议10-20μs）
- 轻载不稳定：启用PFM模式，修改PWM最小占空比为1%
- EMC超标：在MOSFET漏极添加10Ω+100pF的snubber电路
5. 效率优化实战技巧
通过以下措施提升整体效率：
-
同步整流优化：
- 死区时间从200ns降至150ns（需确保MOSFET体二极管反向恢复时间<50ns）
- 开通延迟补偿：在驱动电阻并联10pF电容加速导通
-
动态模式切换：
- 负载>20%：强制PWM模式
- 负载5%-20%：DCM模式
- 负载<5%：PFM模式（开关频率降至20kHz）
实测效率曲线：
| 工况 | 输入电压 | 输出电压 | 效率 |
|---|---|---|---|
| 满载 | 48V | 24V | 94.2% |
| 半载 | 36V | 12V | 93.5% |
| 轻载 | 24V | 5V | 85.7%(PFM) |
6. 开发环境搭建建议
-
TI SDK配置：
- 安装controlSUITE中的digitalpower SDK
- 导入项目时勾选CLA编译支持
- 修改cmd文件分配CLA专用内存区域
-
调试工具链：
- 示波器：需至少4通道，带宽≥100MHz（推荐Keysight DSOX1102G）
- 电流探头：高频带宽>10MHz（如TCP0030A）
- 开发板：XDS100v2仿真器（注意接地点选择）
-
量产测试要点：
- 全电压范围负载调整率测试（<±1%）
- 动态响应测试：20%-80%负载阶跃，恢复时间<200μs
- 100次热循环老化测试（-40℃~85℃）
这套方案经过三年迭代，已成功应用于工业储能系统。最大的收获是：数字电源的稳定性70%取决于PCB布局，剩下的30%才是算法。建议先用评估板验证关键参数，再着手设计自己的控制板。源码中的保护机制可以直接复用，但环路参数一定要根据实际硬件调整——别问我怎么知道的，那缕青烟就是学费。
