1. 项目概述

这个基于STM32的红外测温系统设计项目，是我最近完成的一个嵌入式硬件开发实践。作为一名有着多年嵌入式开发经验的工程师，我想分享一下这个项目的完整实现过程和其中的技术细节。

这个系统主要用于非接触式温度测量，特别适合医疗、工业等需要快速测温的场景。核心功能是通过红外传感器采集目标物体的温度数据，经过STM32处理后在LCD屏幕上显示。系统还具备温度补偿、蜂鸣提示等实用功能。

相比市面上常见的测温方案，这个设计有几个显著优势：一是采用高精度MLX90614红外传感器，测量精度可达±0.5℃；二是使用STM32F103作为主控，内置ADC和丰富外设，简化了电路设计；三是整体成本控制在合理范围内，非常适合小批量生产。

2. 硬件设计与选型

2.1 主控芯片选型与设计

在项目初期，我对比了两种主流MCU方案：

方案一：传统51单片机

优点：价格低廉，开发简单
缺点：性能有限（8位CPU，128B RAM），无内置ADC，需要外接转换芯片
典型型号：AT89C52

方案二：STM32F103C8T6

优点：32位Cortex-M3内核，72MHz主频，64KB Flash，20KB RAM
内置3个12位ADC，11个定时器，丰富外设接口
缺点：开发门槛略高，需要熟悉ARM架构

实际测试发现，STM32的内置ADC采样速率可达1MHz，完全满足红外传感器的数据采集需求。而且其DMA功能可以大大减轻CPU负担。

最终选择STM32F103C8T6作为主控，主要基于以下考虑：

性能足够处理传感器数据并进行温度补偿计算
内置硬件资源丰富，减少外围电路
开发工具链成熟（Keil MDK/IAR）
性价比高（约10元/片）

2.2 红外测温传感器选型

传感器是系统的核心部件，经过详细对比后锁定两款候选：

MLX90614ESF-BCC：

测量范围：-70℃~380℃
精度：±0.5℃（医疗级）
接口：I2C
视场角：35°
内置17位ADC和DSP

GY-906模块：

基于MLX90614的成品模块
已集成电平转换电路
预留排针接口
价格略高（约50元）

考虑到开发便利性，最终选择了GY-906模块。它的主要优势是：

即插即用，省去外围电路设计
自带3.3V稳压，兼容STM32电平
标准I2C接口，方便调试

2.3 显示模块设计

显示部分对比了两种常见方案：

LED数码管方案：

优点：成本低（约2元），驱动简单
缺点：只能显示数字，信息量有限

LCD1602液晶屏：

优点：可显示字母数字，支持自定义字符
缺点：需要背光，功耗略高

考虑到需要显示温度值、单位、状态提示等信息，最终选择了LCD1602。实际使用中需要注意：

对比度调节：通过10K电位器调整VO引脚电压
背光控制：可PWM调光节省功耗
初始化时序：严格按照数据手册要求

3. 电路设计与实现

3.1 系统框图设计

整个硬件系统包含以下模块：

电源模块：5V转3.3V LDO
主控模块：STM32最小系统
传感器模块：GY-906红外传感器
显示模块：LCD1602
报警模块：蜂鸣器+LED

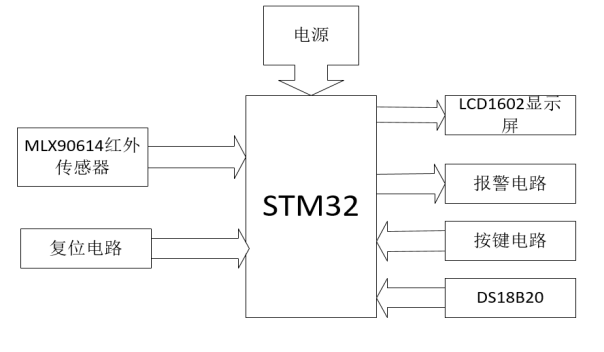

系统硬件框图

3.2 关键电路设计细节

电源电路：

输入：USB 5V
转换：AMS1117-3.3
滤波：10μF钽电容+0.1μF陶瓷电容
注意：红外传感器需要稳定供电，纹波<50mV

I2C接口电路：

上拉电阻：4.7KΩ（STM32内部也有可配置上拉）
走线长度：<10cm
注意：SCL/SDA需要等长布线

LCD接口：

数据线：PB0-PB7
控制线：RS-PA0, RW-PA1, E-PA2
背光：通过100Ω限流电阻接3.3V

4. 软件设计与实现

4.1 系统软件架构

软件采用模块化设计，主要包含以下功能模块：

硬件初始化
传感器驱动
温度算法处理
显示驱动
用户接口

c复制// 主程序框架示例
int main(void)
{
    HW_Init(); // 硬件初始化
    Sensor_Init(); // 传感器初始化
    LCD_Init(); // 显示屏初始化

    while(1)
    {
        float temp = Get_Temperature(); // 获取温度
        Temp_Compensation(&temp); // 温度补偿
        LCD_Display(temp); // 显示温度
        Alarm_Check(temp); // 报警检查
        Delay_ms(500); // 采样间隔
    }
}

4.2 关键算法实现

温度补偿算法：

c复制void Temp_Compensation(float *temp)
{
    static float env_temp = 25.0; // 环境温度
    float delta = *temp - env_temp;

    // 非线性补偿公式
    if(delta > 10.0)
        *temp -= 0.2;
    else if(delta > 5.0)
        *temp -= 0.1;

    // 限制输出范围
    if(*temp > 50.0) *temp = 50.0;
    if(*temp < 0.0) *temp = 0.0;
}

I2C通信协议：

c复制#define MLX90614_ADDR 0x5A

float MLX90614_ReadTemp(void)
{
    uint8_t data[3];
    float temp;

    // 发送读取命令
    I2C_Start();
    I2C_Write(MLX90614_ADDR << 1);
    I2C_Write(0x07); // 物体温度寄存器

    // 读取数据
    I2C_Start();
    I2C_Write((MLX90614_ADDR << 1) | 1);
    data[0] = I2C_Read(1); // 低字节
    data[1] = I2C_Read(1); // 高字节
    data[2] = I2C_Read(0); // PEC校验
    I2C_Stop();

    // 数据处理
    temp = (float)((data[1]<<8)|data[0]);
    temp = temp * 0.02 - 273.15;

    return temp;
}
