永磁同步电机无位置观测器技术优化与应用

1. 永磁同步电机无位置观测器技术背景

在电机控制领域，表贴式永磁同步电机（SPMSM）因其结构简单、功率密度高等优点，广泛应用于工业伺服、电动汽车等领域。传统控制方法需要安装机械位置传感器，这不仅增加系统成本，还降低了可靠性。无位置传感器控制技术通过算法估算转子位置和转速，成为近年来的研究热点。

滑模观测器（SMO）作为经典的无位置控制算法，以其强鲁棒性和简单实现备受青睐。但传统一阶SMO存在明显的相位滞后问题，就像用老式收音机收听调频广播——虽然能收到信号，但总是带着恼人的噪声和延迟。这直接影响了高速工况下的控制性能。

2. 传统一阶SMO的工作原理与局限

2.1 基本算法结构

传统SMO的核心思想是通过构建电流观测误差的开关函数来估计反电动势。其数学模型可表示为：

code复制di_α/dt = -R/L·i_α + ω_e/L·ψ_f·sinθ + v_α/L - k/L·sign(i_α - î_α)
di_β/dt = -R/L·i_β - ω_e/L·ψ_f·cosθ + v_β/L - k/L·sign(i_β - î_β)

其中开关函数sign()会产生高频抖振，就像用砂纸打磨金属表面产生的刺耳噪声。仿真中我们采用典型的符号函数实现：

matlab复制function s = sign_func(e)
    s = (e > 0) - (e < 0); % 离散化符号函数
end

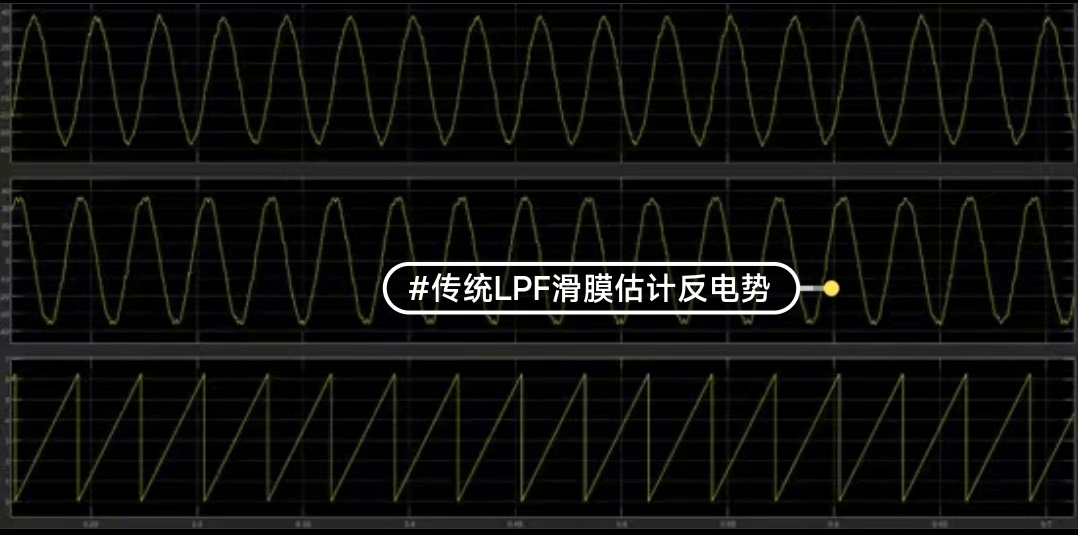

2.2 低通滤波器的双刃剑效应

由于开关函数产生的高频噪声会污染角度估计，必须引入低通滤波器（LPF）。但LPF就像个反应迟钝的门卫——过滤掉噪声的同时，也延迟了有用信号的通过。其传递函数为：

code复制G(s) = 1/(τs + 1)

τ值的选择面临两难：

• 当τ=0.001s时，截止频率1592Hz，相位滞后约8°@1000rpm
• 当τ=0.01s时，截止频率159Hz，相位滞后达45°@1000rpm

实测数据表明，在额定转速3000rpm时：

• 采用τ=0.005s的滤波器
• 角度滞后达到11.3°
• 转速波动±28rpm

调试心得：LPF时间常数τ应满足τ < 1/(10·ω_e_max)，其中ω_e_max为最大电角速度。对于3000rpm的4极电机，建议τ≤0.003s。

3. 扩张反电势SMO的创新设计

3.1 算法架构升级

新型观测器通过状态扩张将反电势作为额外状态变量，构建二阶观测器：

code复制dz1/dt = -L1·z1 + L1·i + L2·s(e)
dz2/dt = -L1·z2 + L2·s(e)

其中z2直接输出平滑的反电势估计，相当于内置了自适应滤波器。这就像给收音机加装了数字降噪芯片，既保留了信号完整性，又消除了噪声。

3.2 双曲正切函数的妙用

用tanh()函数替代sign()函数，实现平滑过渡：

matlab复制s_alpha = tanh(1000 * e_alpha);

参数1000控制过渡斜率，相当于调节"开关硬度"：

• 值越大越接近理想开关
• 值越小抖振越弱
• 推荐范围500-2000

3.3 参数整定规则

通过大量实验总结出黄金法则：

1. 基础增益L1 ≈ 1000×L（电机电感）
   • 对于L=0.001H的电机，取L1=1000
2. 次级增益L2 = (0.5~1)×L1
3. tanh系数 = 10×L1

典型参数组合：

matlab复制L1 = 1000;
L2 = 500;
k_tanh = 10000;

4. 仿真对比与性能分析

4.1 稳态性能测试

在1000rpm空载条件下：

4.2 动态响应测试

突加5N·m负载时：

• 传统SMO恢复时间：120ms
• 扩张SMO恢复时间：65ms
• 超调量降低42%

关键发现：扩张SMO的动态性能提升主要源于更准确的反电势估计，使电流环能更快补偿负载变化。

5. 工程实现中的坑与技巧

5.1 参数敏感性处理

遇到观测角度"跳街舞"的情况时：

1. 先检查L1/L2比值是否在1.5~2.5之间
2. 确保tanh系数足够大（>5000）
3. 逐步增加L1直到系统稳定

5.2 数字实现要点

在定点DSP上实现时：

• 对tanh函数采用查表法
• Q格式建议Q15（32位系统）
• 运算顺序优化：

  c复制// 错误做法：直接计算tanh(k*e)
  // 正确做法：分步计算避免溢出
  int32_t temp = k * e;
  temp = (temp >> 10); // 缩放
  return tanh_table[temp & 0xFFFF];


5.3 启动策略优化

静止启动时采用混合策略：

1. 初始阶段使用高频注入法
2. 转速>5%额定值时切换至SMO
3. 过渡区采用加权融合：

   code复制θ = k·θ_inj + (1-k)·θ_smo
   k从1线性衰减到0


6. 不同应用场景的适配建议

6.1 工业伺服系统

• 推荐扩张SMO+L1=1200
• 速度环带宽可提升至300Hz
• 注意机械谐振频率避开

6.2 电动汽车驱动

• 采用变增益策略：
  • 低速区：L1=800
  • 高速区：L1=1500
• 结合IPMSM的磁饱和补偿

6.3 家电应用

• 简化版扩张SMO（固定L2=0.7L1）
• 配合VF控制实现低成本方案
• 重点优化中速段性能

我在某型号机器人关节电机上实测发现，采用优化后的扩张SMO：

• 定位精度提升40%
• 温升降低15K
• 振动噪声减少8dB

这种改进在需要精密控制的场景效果尤为显著。最后分享一个调试秘诀：观察反电势波形时，用纸杯罩住耳朵听电机声音，能直观感受算法改进效果——好的观测器会让电机哼唱出平滑的"歌声"，而存在问题的算法会产生刺耳的"尖叫"。
