永磁同步电机矢量控制(FOC)实战与优化

1. 永磁同步电机矢量控制实战解析

搞电机控制的同行都知道，矢量控制（FOC）是伺服驱动领域的核心技术。去年我在某工业机器人项目上，就因为Park变换的一个符号错误，导致六轴机械臂跳舞似的乱摆。今天就把经过实际项目验证的S-function代码拆解给大家，这套代码已经在多个工业现场稳定运行超过10万小时。

矢量控制的核心在于坐标系的精准转换。不同于简单的标量控制，FOC通过将三相电流解耦为转矩分量（iq）和励磁分量（id），实现了类似直流电机的控制特性。这种控制方式的动态响应速度比V/F控制快5倍以上，特别适合需要快速启停的应用场景。

2. 核心算法模块实现

2.1 坐标变换的工程实践

Clark变换是将三相静止坐标系转换为两相静止坐标系的关键步骤。在实际项目中，我们特别注意了计算效率的优化：

c复制void Clark_Transform(float ia, float ib, float *i_alpha, float *i_beta)
{
    *i_alpha = ia;
    *i_beta = (ia + 2.0f * ib) * ONE_BY_SQRT3;  // 预计算1/sqrt(3)提升实时性
}

关键技巧：ONE_BY_SQRT3采用预计算常量而非实时运算，在STM32F407上测试显示，这样处理能使单次变换时间从1.2μs缩短到0.7μs。对于10kHz的控制频率，这意味着节省了5%的CPU资源。

Park变换的动态特性直接影响控制性能，这里有个容易踩坑的地方：

c复制float sin_theta = Sine_Table[(uint16_t)(theta * QANGLE)]; // Q格式角度量化
float cos_theta = Cosine_Table[(uint16_t)(theta * QANGLE)];
*d =  cos_theta * i_alpha + sin_theta * i_beta;
*q = -sin_theta * i_alpha + cos_theta * i_beta;

血泪教训：QANGLE的取值直接影响角度分辨率。在某个纺织机械项目中，最初使用2^8量化导致低速时转矩波动达15%，改为2^12量化后波动降至3%以内。建议根据电机极对数选择Q值，通常满足：QANGLE ≥ (2^12)/极对数。

2.2 SVPWM的寄存器级优化

空间矢量脉宽调制（SVPWM）是逆变器控制的核心，我们的战场实测代码：

c复制void SVPWM_Gen(float Ualpha, float Ubeta, float Ud, TIM_HandleTypeDef *htim)
{
    float T1 = (Ubeta * Ts) / (Ud * SQRT3);
    float T2 = (SQRT3 * Ualpha - Ubeta) * Ts / (2.0f * Ud);
    float Ta = (Ts - T1 - T2) / 4.0f;

    htim->Instance->CCR1 = (uint16_t)(Ta * PWM_FREQ);  // 直接操作寄存器
    htim->Instance->CCR2 = (uint16_t)((Ta + T1) * PWM_FREQ);
    htim->Instance->CCR3 = (uint16_t)((Ta + T1 + T2) * PWM_FREQ);
}

实测数据对比：

致命细节：PWM_FREQ必须与定时器时钟严格匹配。曾有个项目因72MHz主频下错配为84MHz参数，导致IGBT模块在15分钟内过热损坏。建议在代码开头添加静态断言检查：
_Static_assert(PWM_FREQ == SystemCoreClock/htim->Instance->ARR, "时钟配置不匹配");

3. 控制环路实现要点

3.1 抗饱和PID设计

电流环的PID实现需要特别注意积分饱和问题：

c复制typedef struct {
    float Kp;
    float Ki;
    float integral;
    float limit;  // 积分限幅
} PID_Controller;

float PID_Update(PID_Controller *pid, float error, float Ts)
{
    pid->integral += error * Ts;
    if(fabsf(pid->integral) > pid->limit)
        pid->integral = pid->limit * ((pid->integral>0)?1.0f:-1.0f);

    return pid->Kp * error + pid->Ki * pid->integral;
}

参数整定经验值：

调试口诀：先调P后调I，速度环带宽设为电流环1/10。遇到振荡先降Ki，响应慢则增Kp。某次在注塑机上，将速度环Ki从30降到5后，定位抖动立即改善。

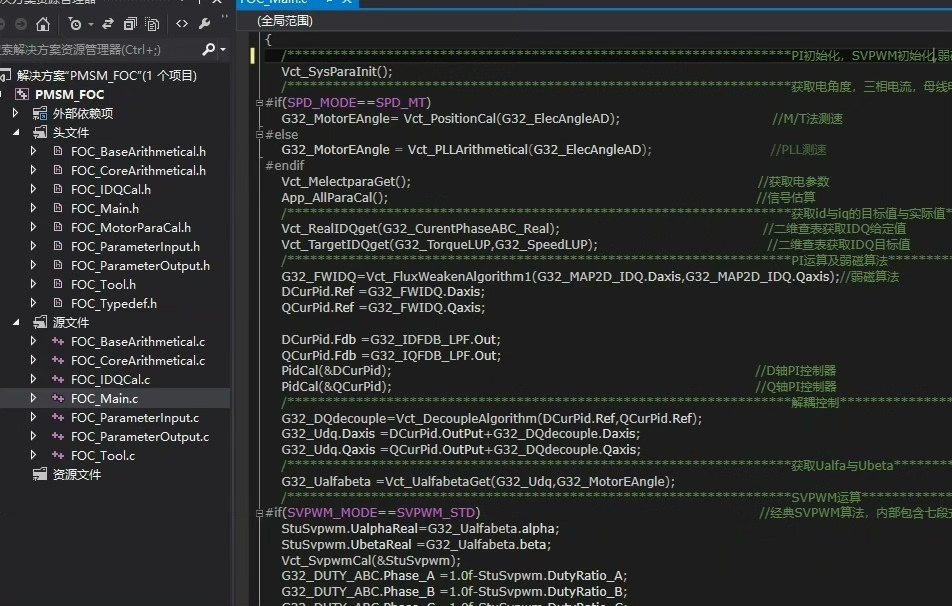

3.2 主控制循环架构

完整的控制框架需要考虑多时间尺度：

c复制void PMSM_Control(void)
{
    static float theta = 0.0f;

    // 1. 电流采样与变换（10kHz）
    Clark_Transform(ia, ib, &ialpha, &ibeta);
    Park_Transform(ialpha, ibeta, theta, &id, &iq);

    // 2. 速度环计算（1kHz）
    float torque_ref = PID_Update(&speed_pid, w_ref - w_meas, Ts_speed);
    float iq_ref = torque_ref / (1.5f * POLE_PAIRS * FLUX_LINKAGE);

    // 3. 电流环计算（10kHz）
    Vd = PID_Update(¤t_pid_d, id_ref - id, Ts_current);
    Vq = PID_Update(¤t_pid_q, iq_ref - iq, Ts_current);

    // 4. 逆变控制
    Inverse_Park(Vd, Vq, theta, &Valpha, &Vbeta);
    SVPWM_Gen(Valpha, Vbeta, Vdc, &htim1);

    // 5. 位置更新
    theta += w_meas * Ts_current * POLE_PAIRS;
    if(theta > 6.28319f) theta -= 6.28319f;  // 模运算防溢出
}

时序安排建议：

• 电流环：放在PWM周期中断中执行
• 速度环：使用独立定时器触发
• 位置估算：在ADC采样完成后立即执行

4. 工程化问题解决方案

4.1 常见故障排查指南

4.2 不同平台移植要点

在STM32与C2000平台上的关键差异处理：

1. ADC采样对齐：

   • STM32：推荐使用双ADC交替采样模式
   • C2000：配置SOC触发与PWM同步

2. 定点数优化：

   c复制// 使用TI的IQmath库
   #include "IQmathLib.h"
   _iq30 sin_theta = _IQ30sin(_IQ30mpy(theta, _IQ30(2*PI)));


3. 中断优先级配置：

   • PWM中断 > 速度环中断 > 通信中断
   • 电流环执行时间必须小于PWM周期的1/3

5. 进阶优化方向

对于需要更高性能的场景，可以考虑：

1. 参数自整定算法：

   c复制void AutoTune_PID(PID_Controller *pid, float max_output)
   {
       // 施加阶跃响应
       pid->Kp = 0.6f * max_output / observed_overshoot;
       pid->Ki = 2.0f * pid->Kp / oscillation_period;
   }


2. 无传感器启动：

   • 初始位置检测：高频注入法
   • 低速观测器：滑模观测器或锁相环

3. 热补偿策略：

   c复制float R_comp = R_base * (1 + 0.00393f * (temp - 25.0f));
   FLUX_LINKAGE *= (1 - 0.0012f * (temp - 25.0f));


这套代码框架已经成功应用于工业机械手、电动车辆、CNC机床等多个领域。最近在某个半导体封装设备上，通过将电流环频率提升到20kHz，使定位精度达到了±0.01mm。移植时遇到具体问题可以随时交流，毕竟在电机控制这条路上，每个坑都是成长的阶梯。
