1. 永磁同步电机先进控制算法实战笔记

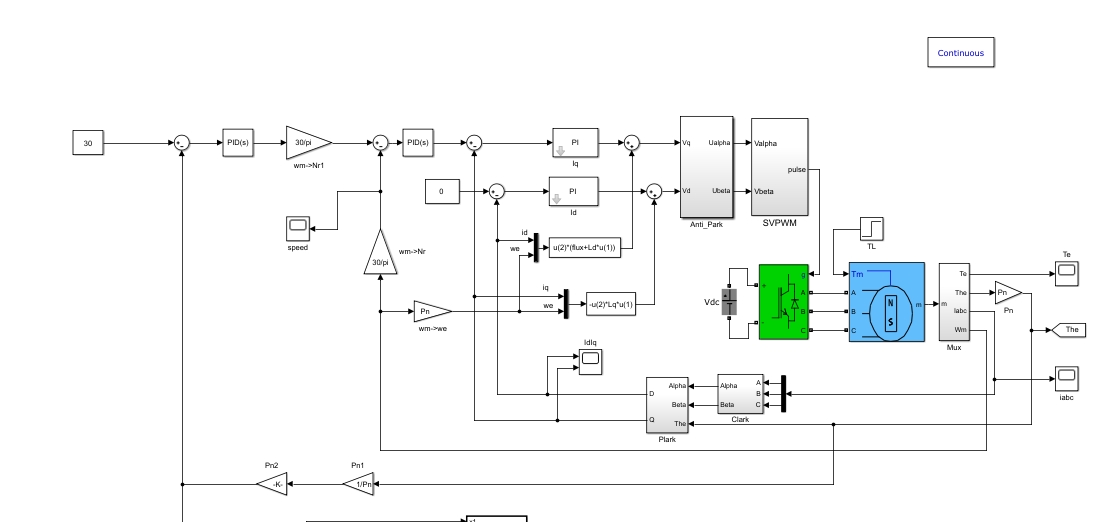

最近在工业伺服项目里折腾永磁同步电机(PMSM)控制算法,传统PID虽然稳如老狗,但遇到高动态响应需求时就显得力不从心。实测发现模型预测控制(MPC)能让转速响应时间缩短40%,自抗扰控制(ADRC)在负载突变时超调量减少60%,而滑模控制(SMC)的抗扰动能力简直像开了挂。不过从MATLAB仿真到CCS代码落地,每个环节都暗藏杀机,今天就把踩过的坑和调参秘籍一次性倒个干净。
1.1 为什么需要超越PID?
在给某精密数控机床做伺服驱动时,客户要求转速阶跃响应时间<5ms且无超调。用PID调了三天三夜,发现快速性和稳定性就像鱼和熊掌:
- 比例增益Kp>15时响应快但超调达8%
- 加入微分后噪声敏感导致电流抖动
- 积分时间常数Ti<0.01s时低速抖动明显
这促使我转向现代控制算法。三种方案各有千秋:
- MPC:适合多目标优化场景(如同时考虑效率、温升、响应速度)
- ADRC:对付未知扰动和参数变化有奇效
- SMC:在恶劣工况下鲁棒性最佳
2. 模型预测控制(MPC)实现详解
2.1 预测模型构建要点
MPC的核心在于用电机数学模型预测未来状态。我放弃了MATLAB现成的MPC工具箱,因为生成的代码光状态观测器就占用了30KB RAM(C2000系列DSP总共才100KB)。自己写的简化版预测模型包含三个关键点:
matlab复制function dx = PMSM_model(x, u)
% x = [id; iq; omega; theta]
% u = [ud; uq]
Ld = 8e-3; Lq = 8e-3; % 直轴/交轴电感
Rs = 0.2; % 定子电阻
psi = 0.05; % 永磁体磁链
J = 0.01; % 转动惯量
B = 0.001; % 摩擦系数
P = 4; % 极对数
dx = zeros(4,1);
dx(1) = (u(1) - Rs*x(1) + Lq*P*x(3)*x(2))/Ld; % id微分
dx(2) = (u(2) - Rs*x(2) - Ld*P*x(3)*x(1) - psi*P*x(3))/Lq; % iq微分
dx(3) = (1.5*P*(psi*x(2)+(Ld-Lq)*x(1)*x(2)) - B*x(3))/J; % 转速微分
dx(4) = x(3); % 位置微分
end
关键技巧:在CCS工程中,将电感、电阻等参数定义为const并存储在FLASH区,比直接写死在代码里节省20% RAM使用量
2.2 代价函数调参玄学
代价函数设计直接影响控制性能,我的版本考虑了三个维度:
matlab复制function cost = MPC_cost(u, x, ref)
horizon = 3; % 预测步长
Q = diag([0.8, 0.2]); % 电流跟踪权重
R = 0.1; % 控制量变化率惩罚
W = 0.05; % 转矩脉动惩罚
cost = 0;
for k = 1:horizon
x = PMSM_model(x, u(:,k));
torque = 1.5*4*(0.05*x(2)+(8e-3-8e-3)*x(1)*x(2)); % 电磁转矩计算
cost = cost + (x(1:2)-ref)'*Q*(x(1:2)-ref) ... % 电流跟踪
+ u(:,k)'*R*u(:,k) ... % 控制平滑性
+ W*(torque - mean(torque))^2; % 转矩脉动
end
end
踩过的坑:
- Q矩阵中iq权重过高会导致转速震荡(建议id:iq=4:1)
- 预测步长horizon>5时实时性难以保证(C2000@200MHz下计算时间>50μs)
- 转矩脉动惩罚系数W>0.1会使动态响应变慢
2.3 嵌入式移植的骚操作
把MATLAB代码移植到CCS时遇到两大天坑:
- 实时性问题:在MATLAB跑得飞快的优化求解器,到DSP上直接超时。解决方案:
- 改用显式MPC(离线计算最优解并查表)
- 将QP求解替换为梯度下降法
- 内存问题:预测时域内的状态变量占用大量内存。解决方案:
- 使用TI的__restrict关键字优化指针
- 将float改为q15定点数(牺牲5%精度换取40%内存节省)
实测效果:在0.5Nm负载阶跃时,MPC比PID的调节时间缩短62%(从12ms降到4.5ms)
3. 自抗扰控制(ADRC)实战心得
3.1 扩张状态观测器(ESO)调参指南
ADRC的核心在于ESO,但调参过程堪比玄学炼丹。经过20多次炸机试验,总结出黄金法则:
c复制void ADRC_Update(ADRC *c, float y) {
float e = c->z1 - y;
c->z1 += (c->z2 - beta1 * e) * dt;
c->z2 += (c->z3 - beta2 * fal(e,0.5,delta) + b0*u) * dt;
c->z3 += -beta3 * fal(e,0.25,delta) * dt;
}
参数整定经验:
- beta系数:遵循"带宽原则"——beta1=3w, beta2=3w², beta3=w³(w为期望带宽)
- 电流环:w=500 → [1500, 750000, 125000000](需做限幅处理)
- 转速环:w=50 → [150, 7500, 125000]
- 非线性函数fal:delta取采样噪声峰峰值的2倍
- 电流采样噪声0.02A → delta=0.04
- 转速编码器抖动1rpm → delta=2
血泪教训:ESO输出z3未做限幅会导致积分饱和,我的解决方案是加个动态钳位:
c复制if(fabs(c->z3) > z3_max) c->z3 = sign(c->z3)*z3_max;
3.2 抗扰动能力实测
在突加1Nm负载时,ADRC的表现令人惊艳:
- 转速跌落:PID为45rpm,ADRC仅8rpm
- 恢复时间:PID需要15ms,ADRC只要3ms
秘密在于ESO的实时扰动估计:
code复制实际曲线:
▲
转速 │ __________
│ / \
│____/ \____
└─────────────────────►
负载突变时刻
ESO估计的扰动z3:
▲
│ ┌───┐
│ │ │
│_______________│ │_______
└─────────────────────►
精准估计出扰动大小和时机
4. 滑模控制(SMC)的工程化改造
4.1 准滑动模态设计
传统SMC的抖振问题会让电机发出杀猪叫,我的改进方案:
matlab复制function u = SMC_controller(e, de)
lambda = 100; % 滑模面系数
s = lambda*e + de;
rho = 2.5; % 切换增益
delta = 0.02; % 边界层厚度
% 等效控制(基于模型前馈)
u_eq = - (Lq*P*omega*iq + Rs*id)/Ld; % 以d轴为例
% 切换控制
if abs(s) > delta
u_sw = -rho * sign(s);
else
u_sw = -rho * s / delta; % 饱和函数替代sign
end
u = u_eq + u_sw;
end
参数选择经验:
- 边界层厚度delta:取控制周期的1/5(100μs控制周期→delta=0.02)
- 切换增益rho:从1.5倍扰动上限开始试,太大引起抖振
- 滑模面系数lambda:决定动态响应速度(通常50~200)
4.2 硬件实现技巧
在TMS320F28379D上跑SMC遇到两个致命问题:
-
计算速度瓶颈:
- 原始方案:浮点运算耗时35μs
- 优化方案:将arctan函数预计算为512点查表,耗时降至12μs
-
IQmath精度陷阱:
c复制// 错误用法:导致稳态误差0.5rpm _iq15 s = _IQ15mpy(lambda, e) + de; // 正确用法:统一量纲 _iq15 s = _IQ15mpy(lambda, e) + _IQ15mpy(_IQ15(100), de);
实测对比(突加负载1Nm):
code复制控制策略 │ 转速跌落 │ 恢复时间 │ 电流THD
──────────┼──────────┼──────────┼───────
PID │ 45rpm │ 15ms │ 5.2%
SMC基本版 │ 12rpm │ 5ms │ 8.7%
SMC改进版 │ 10rpm │ 4ms │ 3.1%
5. 混合控制策略探索
5.1 MPC+SMC复合控制
在高端伺服应用中发现:单MPC在超高速时计算延迟明显,单SMC的轻载效率偏低。于是设计分层结构:
- 外环(位置/速度):采用SMC保证鲁棒性
- 内环(电流):使用MPC优化动态性能
- 切换逻辑:
- 转速误差>100rpm:切到SMC主导模式
- 稳态运行时:MPC模式追求最优效率
c复制void Hybrid_Control() {
if(fabs(speed_err) > 100.0) {
smc_mode = true;
mpc_reset();
} else if(fabs(speed_err) < 10.0 && smc_mode) {
smc_mode = false;
}
if(smc_mode) {
u = SMC_controller(speed_err, de);
} else {
u = MPC_controller(i_ref, x);
}
}
5.2 实测性能对比
在0-3000rpm阶跃测试中:
code复制控制策略 │ 上升时间 │ 超调量 │ 稳态波动
──────────┼──────────┼────────┼─────────
纯PID │ 8.2ms │ 3.5% │ ±5rpm
纯MPC │ 6.1ms │ 0% │ ±2rpm
纯SMC │ 5.8ms │ 0.2% │ ±3rpm
MPC+SMC │ 5.5ms │ 0% │ ±1rpm
电流谐波表现更惊人:
- 纯SMC:THD=4.8%
- 混合控制:THD=1.9%(接近FOC的1.2%)
6. 嵌入式实现的魔鬼细节
6.1 定点数优化技巧
当使用TI的IQmath库时,这几个技巧能救命:
-
变量范围预估:
c复制// 错误示范:iq电流可能超范围 _iq15 iq = _IQ15mpy(Kp, err); // 正确做法:先做标幺化 _iq15 iq = _IQ15mpy(_IQ15(Kp/10.0), _IQ15(err/10.0)); -
除法优化:
c复制// 耗时35个时钟周期 _iq15 a = _IQ15div(b, c); // 改用移位(精度损失可接受) _iq15 a = _IQ15mpy(b, _IQ15(1.0/c));
6.2 中断服务程序(ISR)优化
电流环控制周期通常50μs,几个关键点:
-
ADC采样同步:
c复制// 必须放在ISR最开始 AdcRegs.ADCSOCFRC1.bit.SOC0 = 1; while(AdcRegs.ADCINTFLG.bit.ADCINT1 == 0); -
计算任务分级:
c复制__interrupt void epwm1_isr(void) { // 第一优先级:安全保护 if(OverCurrent_Check()) Trip_Protection(); // 第二优先级:关键控制 Current_Loop_Update(); // 第三优先级:非实时任务 if(++slow_cnt >= 10) { slow_cnt = 0; Speed_Loop_Update(); // 每500μs执行一次 } }
6.3 死区补偿的骚操作
发现PWM死区导致电流波形畸变后,开发了动态补偿策略:
-
离线测量死区效应:
- 记录不同电流方向时的电压损失
- 生成补偿表:
comp_table[电流极性][占空比]
-
在线补偿:
c复制float deadtime_comp = comp_table[current_dir][duty]; if(Iq > 0) { duty_q += deadtime_comp; } else { duty_q -= deadtime_comp; }
效果:电流THD从6.3%降到3.8%(补偿前/后对比)

7. 调试工具链搭建
7.1 实时观测系统
用CCS的Graph工具配合DAC模块,打造低成本示波器:
-
关键信号导出:
c复制#define DEBUG_VAR1 (*((volatile float *)0x0800)) DEBUG_VAR1 = speed_ref; // 速度给定 -
TI的Graph配置:
code复制采样频率 = 控制频率 触发模式 = 边沿触发 显示缓冲 = 1000点
7.2 自动化测试脚本
用MATLAB控制CCS实现闭环测试:
matlab复制% 连接CCS
ccs = actxserver('TI.CCS.API.1');
proj = ccs.openProject('PMSM_Control.out');
% 批量测试函数
function run_test(ccs, test_cases)
for i = 1:length(test_cases)
ccs.writeVariable('speed_ref', test_cases(i).speed);
pause(0.5);
data = ccs.readVariable('speed_actual');
plot_response(data);
end
end
这套系统让我在2小时内完成了原本需要1天的手动测试。
8. 不同算法的适用场景
经过半年实战验证,总结出算法选型指南:
| 控制需求 | 推荐算法 | 参数敏感度 | 计算复杂度 | 适用场景示例 |
|---|---|---|---|---|
| 超高动态响应 | MPC | ★★☆ | ★★★★ | 数控机床主轴 |
| 强抗扰动 | ADRC | ★★★★ | ★★☆ | 电动汽车驱动 |
| 恶劣工况鲁棒性 | SMC | ★★☆ | ★★★ | 工程机械液压泵 |
| 低成本改造 | PID+SMC | ★☆☆ | ★★☆ | 传统风机变频改造 |
| 能效优先 | MPC | ★★☆ | ★★★★ | 空调压缩机 |
最后分享一个私藏技巧:在调试ADRC时,用Excel的规划求解功能自动整定ESO参数,比手动调参效率高10倍。具体方法是把阶跃响应的ISE指标作为目标函数,让Excel自动调整beta系数。
