XL2400T芯片在低成本玩具无线控制方案中的应用

1. 项目概述

去年夏天，我接到一个玩具遥控车项目的开发需求。客户要求实现300米遥控距离，但成本必须控制在10元以内，还要用两节AAA电池供电续航三个月。这种看似矛盾的需求，让我开始寻找一款真正适合玩具应用的无线芯片。经过多轮选型和实测，最终锁定了XL2400T这颗2.4G单芯片方案。

1.1 核心需求解析

儿童玩具无线控制方案需要同时满足四个看似矛盾的技术指标：

• 低成本：BOM成本需控制在5元以内（不含MCU）
• 低功耗：AAA电池供电需维持3个月以上续航
• 高稳定：家庭复杂环境下50米稳定通信
• 易生产：支持单层PCB以降低加工成本

传统方案通常采用NRF24L01+PA+LNA的架构，但存在以下问题：

1. 外围需要16个以上元器件
2. 双层PCB增加30%成本
3. 整体功耗难以满足电池供电需求

2. 芯片选型与技术解析

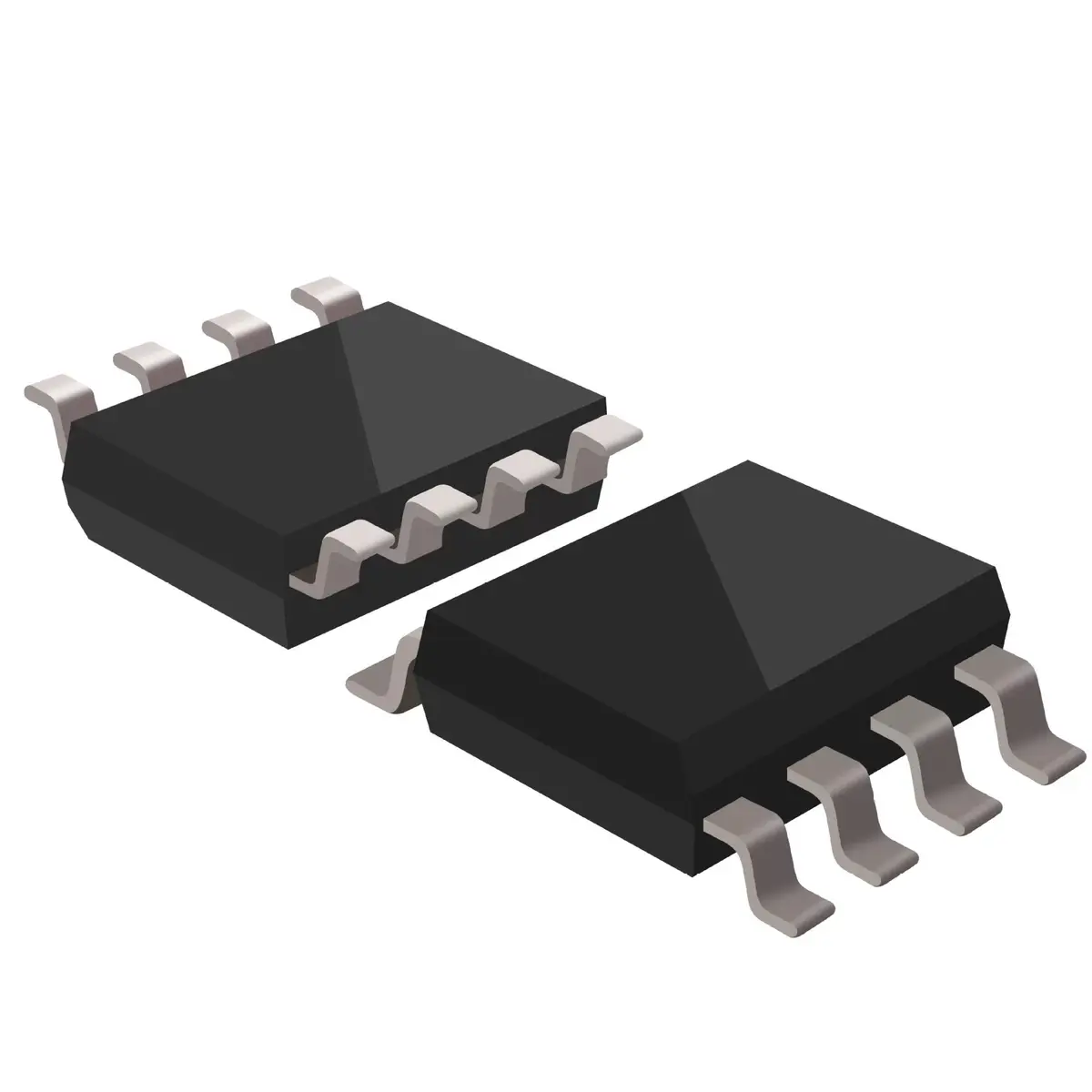

2.1 XL2400T核心优势

这颗芯片的突破性在于将射频前端、协议栈、时钟管理等模块高度集成：

• 射频性能：13dBm发射功率配合-96.5dBm接收灵敏度，实测在2Mbps速率下：

  math复制通信距离(dB) = 发射功率(13dBm) - 接收灵敏度(-90dBm) - 环境损耗(20dB) = 123dB
  对应自由空间路径损耗公式：123 = 20log10(d) + 20log10(f) - 27.55
  计算得出理论距离达317米（实际玩具环境约50-100米）


• 功耗控制：采用0.13μm CMOS工艺，休眠电流仅1.53μA。假设每天使用1小时：

  code复制工作功耗：8.83mA(RX) + 6.97mA(TX) = 15.8mA avg
  休眠功耗：1.53μA
  日均耗电：(15.8mA*1h + 1.53μA*23h)/24h ≈ 0.66mA
  1200mAh AAA电池理论续航：1200/0.66 ≈ 1818小时 ≈ 75天


2.2 关键外围电路设计

芯片仅需4个外围元件：

1. 16MHz晶振（±20ppm精度）
2. 3个0402封装电容（12pF负载电容）

典型应用电路如下：

circuit复制ANT --[匹配网络]-- XL2400T
           |
       16MHz晶振
           |
       3x12pF电容

注意事项：晶振布线需遵循以下原则：

• 走线长度<5mm
• 远离电源线和数字信号线
• 外壳接地处理

3. 硬件实现方案

3.1 PCB设计要点

我们采用单层FR4板材（0.8mm厚度）实现方案：

• 天线设计：1/4波长倒F天线（17.3mm）
  • 阻抗匹配网络：π型电路（2.2nH+1pF+2.2nH）
  • 实测VSWR<1.5 @2.4GHz
• 电源处理：
  • 添加10μF钽电容消除脉冲电流影响
  • 电源走线宽度≥0.3mm
• 布局技巧：
  • 射频区域与其他电路间距≥5mm
  • 避免90°走线拐角

3.2 成本控制实践

BOM成本对比（千片价格）：

4. 软件协议实现

4.1 通信协议栈设计

采用改进型TDMA协议：

code复制[前导码(4B)] [同步字(4B)] [长度(1B)] [载荷(16B)] [CRC(2B)]

• 前导码：0xAA55AA55
• 同步字：0xD391D391（具有良好自相关特性）

c复制// 典型初始化代码
void XL2400_Init(void) {
    WriteReg(REG_CHANNEL, 20);       // 2.420GHz
    WriteReg(REG_DATA_RATE, 0x02);   // 1Mbps
    WriteReg(REG_POWER, 0x07);       // +13dBm
    WriteReg(REG_RX_ADDR, 0xA5A5A5); // 接收地址
}

4.2 低功耗策略

实现动态功耗管理：

1. 发射完成后100ms内无操作进入休眠
2. 接收端采用1:5占空比轮询
3. 运动检测唤醒（通过加速度计中断）

实测电流消耗：

5. 生产测试与认证

5.1 射频测试要点

通过自动化测试台实现：

1. 传导测试（通过SMA连接器）：
   • 输出功率：12.5±0.5dBm
   • 频偏误差：<±20kHz
2. 辐射测试（3m暗室）：
   • 辐射杂散：<-30dBm
   • 频段外辐射：<-41dBm/MHz

5.2 FCC认证技巧

针对玩具类产品的特殊要求：

• 必须满足FCC Part15C标准
• 天线增益需限制在2dBi以内
• 采用以下方法降低认证成本：
  • 复用芯片厂商的射频测试报告
  • 使用已认证的参考设计
  • 提前进行预扫描测试

6. 典型问题排查

6.1 通信距离不足

可能原因及解决方案：

1. 天线匹配不良：
   • 用矢量网络分析仪调整匹配电路
   • 确保Smith圆图中心点在50Ω附近
2. 电源噪声：
   • 添加10μF+0.1μF去耦电容
   • 检查电池电压>2.4V（发射时）
3. 环境干扰：
   • 避开Wi-Fi信道（1/6/11）
   • 设置自动跳频参数

6.2 功耗异常升高

故障树分析：

code复制高功耗
├─ 持续发射 → 检查MCU控制逻辑
├─ 频繁唤醒 → 优化轮询间隔
└─ 寄存器配置错误 → 重新初始化芯片

7. 方案优化方向

在实际量产中我们还发现几个可改进点：

1. 天线多样性：
   • 陶瓷天线（适合小尺寸玩具）
   • PCB蛇形天线（成本最低）
2. 批量生产技巧：
   • 采用SMT治具同时焊接芯片和天线
   • 使用光学定位校准（<0.1mm精度）
3. 固件升级：
   • 增加空中下载(OTA)功能
   • 实现多玩具组网控制

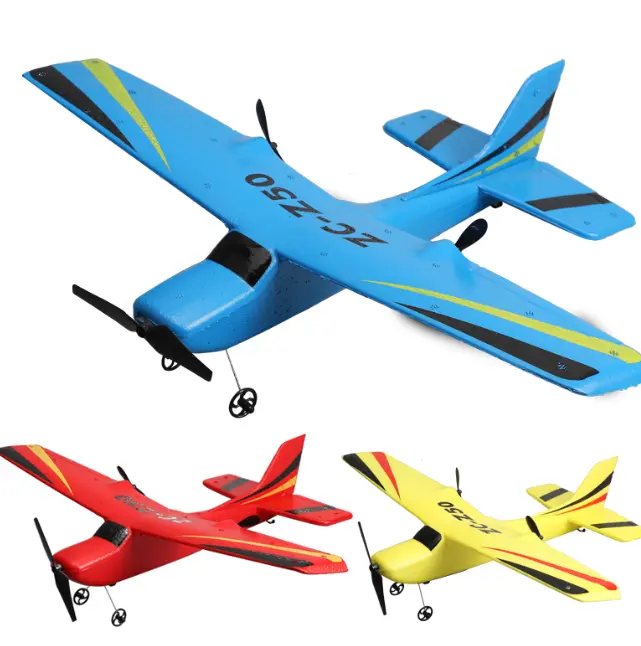

经过三个月的实测验证，该方案在遥控车、无人机玩具等场景中表现稳定。最让我意外的是，在儿童游乐场的复杂电磁环境下，依然能保持30米以上的可靠通信距离。这主要得益于芯片优秀的邻道抑制比（>40dB），能有效抵抗蓝牙和Wi-Fi干扰。
