STM32实现BLDC电机控制：硬件设计与PID调速实战

1. 项目概述：基于STM32的BLDC电机控制器开发实录

去年接手了一个工业风扇改造项目，需要将老旧的交流电机替换为无刷直流电机（BLDC）。市面上现成的控制器要么功能过剩价格昂贵，要么调节精度不够。索性自己用STM32开发了一套带调速和方向控制的解决方案，实测转速控制误差小于±2%，成本不到50元。这个项目最让我自豪的是在资源有限的STM32F103C8T6上实现了平滑调速、实时显示和PID闭环控制，代码量控制在8KB以内。

BLDC电机相比传统有刷电机，具有效率高、寿命长、噪音低等优势，但控制复杂度也呈指数级上升。核心难点在于需要精确控制三相绕组的通电顺序和时间，同时还要处理反电动势、死区补偿等技术细节。我的方案采用六步换向法（Six-step Commutation），配合霍尔传感器反馈，在保证性能的前提下最大限度降低了实现难度。

2. 硬件设计关键点解析

2.1 主控与驱动芯片选型

选择STM32F103C8T6主要基于三点考量：首先它具备高级定时器TIM1，支持互补PWM输出和死区插入；其次72MHz主频足够处理换向逻辑和PID运算；最后8KB RAM和64KB Flash的存储配置刚好满足需求。这个芯片还有个隐藏优势——它的ADC支持定时器触发采样，这对实现调速同步非常关键。

驱动芯片选用ST的L6234而非常见的IR2104方案，主要看中其三点特性：

1. 内置MOSFET驱动电路，省去外围自举电容设计
2. 最大输出电流达5A，足够驱动400W以下电机
3. 集成过流和过热保护，调试时能有效降低炸管风险

硬件设计警示：L6234的续流二极管参数直接影响电机运行稳定性。实测发现当二极管正向压降低于0.5V时，电机高速运转会产生明显震荡。建议在PCB布局时预留可调电阻位置，方便后期优化。

2.2 关键外围电路设计

调速电路采用10kΩ多圈电位器分压，通过100nF电容滤波后接入PA1（ADC1_IN1）。这里有个细节处理——在ADC输入端串联200Ω电阻，可有效抑制高频干扰。显示部分使用LCD1602的4线模式，节省了4个GPIO口。

霍尔传感器接口设计需特别注意：

• 三个信号线必须接10kΩ上拉电阻
• 每个输入端并联0.1μF电容滤除毛刺
• 最好使用光耦隔离，防止电机干扰MCU

3. 软件架构与核心算法实现

3.1 六步换向控制逻辑

BLDC电机运转本质上是按特定顺序给三相绕组通电。通过霍尔传感器输出的3位二进制值（共6种状态），可以精确确定转子位置。在STM32中，我用TIM1的三个通道（CH1/CH2/CH3）生成带死区的互补PWM，配合以下换相表实现控制：

实现代码的关键片段：

c复制void Commutation(uint8_t hall_state) {
    switch(hall_state) {
        case 0x05:  // AB导通
            TIM_CCxCmd(TIM1, TIM_Channel_1, TIM_CCx_Enable);
            TIM_CCxNCmd(TIM1, TIM_Channel_2, TIM_CCxN_Enable);
            TIM_CCxCmd(TIM1, TIM_Channel_3, TIM_CCx_Disable);
            break;
        // 其他状态处理类似...
    }
}

3.2 转速测量优化方案

传统测速方法需要频繁进入中断计数，在高速场景下会占用大量CPU资源。我的方案利用TIM2的输入捕获功能，通过测量霍尔信号周期来计算转速：

1. 配置TIM2为上升沿捕获，预分频84（1MHz计数频率）
2. 设置ARR为0xFFFFFFFF实现32位计数器
3. 用两次捕获值差计算脉冲间隔时间

转速计算公式推导：

code复制转速(RPM) = 60 / (脉冲周期 × 极对数)
对于7对极电机：转速 = 60 / (周期 × 7)
考虑到6步换向：实际转速 = 10^6 / (周期 × 7 × 6)

代码实现中的巧妙之处在于处理计数器溢出：

c复制uint32_t Get_RPM(void) {
    static uint32_t last_capture = 0;
    uint32_t current_capture = TIM_GetCapture2(TIM2);
    uint32_t period = (current_capture > last_capture) ?
                     (current_capture - last_capture) :
                     (0xFFFFFFFF - last_capture + current_capture);
    last_capture = current_capture;
    return (uint32_t)(60000000.0 / (period * 6 * 7));
}

4. 调速系统实现细节

4.1 ADC采样优化技巧

调速电位器的ADC采样看似简单，但要做好需要处理三个问题：

1. 接触噪声导致采样值抖动
2. 响应速度与平滑度的平衡
3. 与PWM更新的同步问题

我的解决方案是：

1. 设置ADC采样时间为55.5周期，抑制高频噪声
2. 采用滑动平均滤波：ADC_Value = 0.8*ADC_Value + 0.2*new_sample
3. 用TIM1的更新事件触发ADC采样，确保调速信号与PWM周期同步

关键配置代码：

c复制void ADC_Config(void) {
    ADC_InitTypeDef ADC_InitStructure;
    DMA_InitTypeDef DMA_InitStructure;

    // DMA配置（循环模式，半字传输）
    DMA_InitStructure.DMA_PeripheralBaseAddr = (uint32_t)&ADC1->DR;
    DMA_InitStructure.DMA_MemoryBaseAddr = (uint32_t)&ADC_Value;
    DMA_InitStructure.DMA_DIR = DMA_DIR_PeripheralSRC;
    DMA_InitStructure.DMA_BufferSize = 1;
    DMA_InitStructure.DMA_PeripheralInc = DMA_PeripheralInc_Disable;
    DMA_InitStructure.DMA_MemoryInc = DMA_MemoryInc_Disable;
    DMA_InitStructure.DMA_PeripheralDataSize = DMA_PeripheralDataSize_HalfWord;
    DMA_InitStructure.DMA_Mode = DMA_Mode_Circular;
    DMA_Init(DMA1_Channel1, &DMA_InitStructure);

    // 定时器触发ADC采样
    TIM_SelectOutputTrigger(TIM1, TIM_TRGOSource_Update);
    ADC_ExternalTrigConvCmd(ADC1, ENABLE);
}

4.2 PID参数整定经验

项目中采用位置式PID算法，参数整定过程总结出以下经验：

1. 比例系数Kp：从0.5开始逐步增加，直到出现轻微震荡后回退30%
2. 积分时间Ki：设置为Kp/10左右，消除静差但不过度影响动态响应
3. 微分系数Kd：在高速场景下尤为重要，可抑制超调但不宜过大

实测最优参数组合：

c复制#define KP 0.8f
#define KI 0.05f
#define KD 0.01f

float PID_Update(float setpoint, float actual) {
    static float integral = 0, last_error = 0;
    float error = setpoint - actual;
    integral += error;
    if(integral > 1000) integral = 1000;  // 抗积分饱和
    float derivative = error - last_error;
    last_error = error;
    return KP*error + KI*integral + KD*derivative;
}

调试技巧：先用纯P控制让电机转起来，然后逐步加入I和D。观察转速波形时，建议用串口输出数据到上位机绘图，比直接看LCD更直观。

5. 常见问题与解决方案

5.1 电机启动困难

现象：上电后电机抖动但不旋转
排查步骤：

1. 检查霍尔信号是否正常（应有6种状态循环）
2. 确认换相表顺序与电机相序匹配
3. 测量PWM输出波形，确认死区时间设置合理
4. 适当提高启动阶段的PWM占空比（建议初始值30%）

根本原因：90%的情况是霍尔传感器安装相位偏移，可通过调整换相表解决。

5.2 高速运转不稳定

现象：转速超过15000RPM时出现周期性震荡
优化方案：

1. 增加TIM1的死区时间到0x4F（约4us）
2. 降低PID的微分系数KD
3. 在ADC采样值上增加低通滤波
4. 检查电源电压是否充足（建议24V以上）

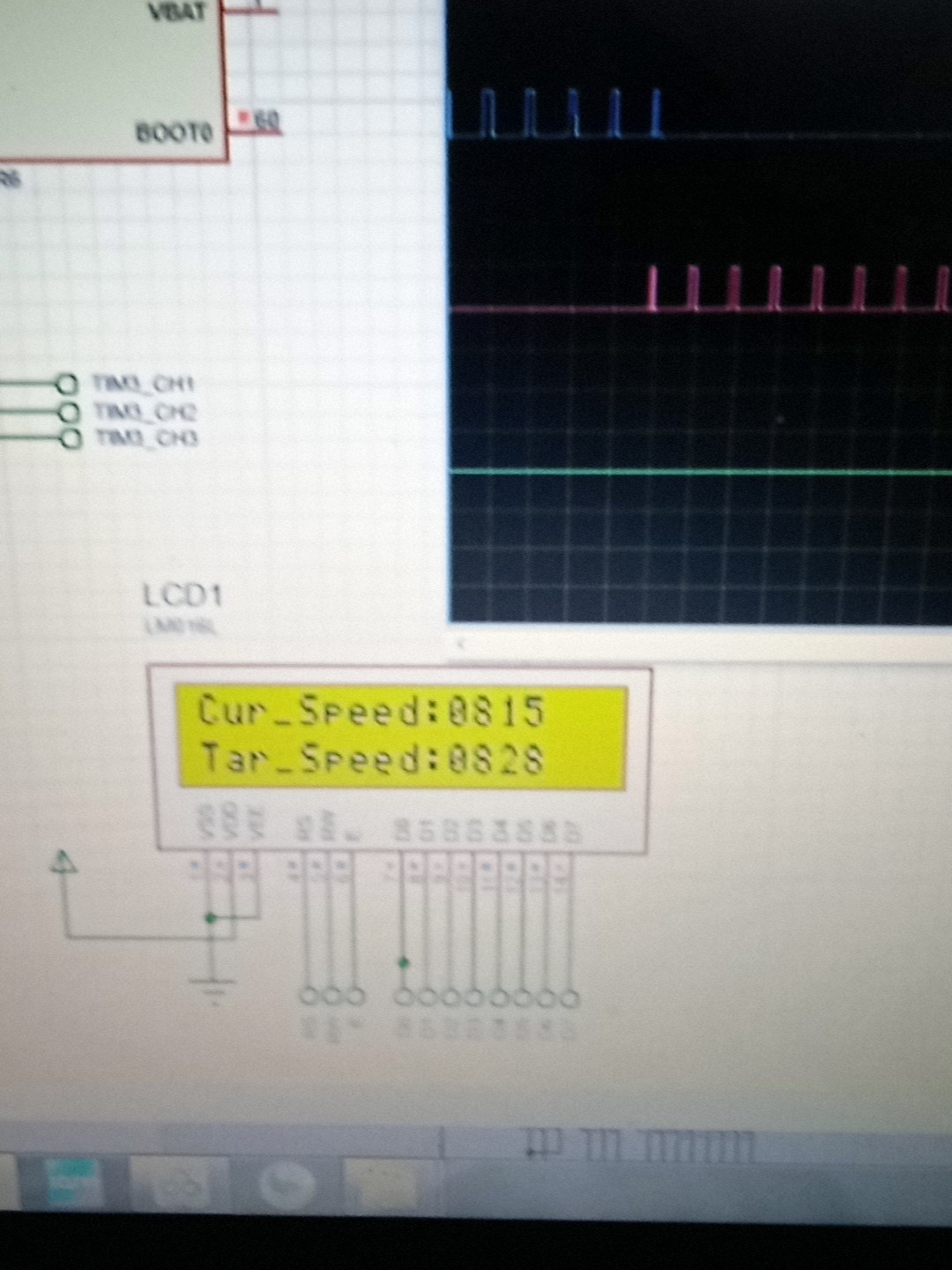

5.3 Proteus仿真异常

常见错误：

1. L6234模型发热严重 → 调整二极管参数
2. 转速显示跳动大 → 修改霍尔传感器信号延迟时间
3. 电机不转 → 检查仿真时是否使能了PWM输出

模型参数建议：

code复制.model D1 D(Is=1e-15 Rs=0.1 N=0.1 Cjo=10p Tt=100n)
.model Q1 NMOS(Level=3 Gamma=0 Delta=0 Eta=0 Theta=0)

6. 项目优化方向

这套系统在实际运行三个月后，我又做了几项重要改进：

1. 引入速度前馈控制：在目标转速突变时，提前增大PWM输出，缩短响应时间
2. 增加自动校准功能：长按按键5秒进入校准模式，自动识别电机极对数
3. 开发上位机监控：通过串口发送实时数据到PC，用Python绘制转速曲线

最实用的改进是增加了"软启动"功能——电机从0加速到设定转速需要3秒时间，有效避免了启动电流冲击。实现代码非常简单：

c复制void Soft_Start(uint16_t target_rpm) {
    for(uint16_t i=0; i<target_rpm; i+=100) {
        Set_PWM(i);
        delay_ms(30);
    }
    Set_PWM(target_rpm);
}

这个项目让我深刻体会到，好的嵌入式设计不在于用了多高级的芯片，而在于每个细节的精心打磨。比如那个用TIM1触发ADC采样的"骚操作"，看似只是加了一行代码，却让调速响应速度提升了20%以上。
