永磁同步电机ADRC三闭环控制与MATLAB实现

sched yield

1. 永磁同步电机三闭环控制概述

在工业伺服控制领域，永磁同步电机（PMSM）因其高效率、高功率密度和优异的动态性能而广受青睐。传统PID控制虽然结构简单、易于实现，但在面对参数变化、负载扰动等复杂工况时，其控制性能往往难以满足高精度要求。这就好比驾驶一辆高性能跑车却只配备了基础版的ABS系统——在平坦路面上表现尚可，一旦遇到复杂路况就力不从心。

自抗扰控制（ADRC）技术为解决这一问题提供了新思路。它通过扩张状态观测器（ESO）实时估计并补偿系统内外扰动，相当于给控制系统装上了"智能减震系统"。我们采用的"ADRC+PID"混合架构，将位置环和速度环整合为二阶ADRC控制，同时保留电流环的PID控制，既保证了电流控制的稳定性，又提升了系统抗干扰能力。

2. 系统架构设计与原理分析

2.1 三闭环控制结构解析

传统PMSM三闭环控制系统通常由外至内依次为位置环、速度环和电流环。在本方案中，我们创新性地将位置环和速度环整合为一个整体，采用二阶ADRC进行控制，而电流环仍采用PID控制。这种架构设计主要基于以下考虑：

动态性能优化：位置和速度具有强耦合特性，整合控制可避免双环串联导致的相位滞后
扰动抑制需求：外环更容易受到负载扰动影响，ADRC的扰动估计补偿特性在此更为关键
实现复杂度平衡：电流环动态响应快，保持PID结构可降低整体实现难度

三闭环ADRC控制结构

2.2 ADRC核心算法原理

ADRC的核心在于将系统内部动态和外部扰动统一视为"总扰动"，通过扩张状态观测器进行实时估计和补偿。对于二阶系统，其算法实现主要包括三部分：

跟踪微分器（TD）：安排过渡过程，解决快速性与超调矛盾
扩张状态观测器（ESO）：实时估计系统状态和总扰动
非线性状态误差反馈（NLSEF）：基于误差的非线性控制律

以位置-速度环为例，其状态方程可表示为：

code复制ẋ1 = x2
ẋ2 = f(x1,x2,w,t) + bu

其中f(·)代表系统未知动态和外部扰动的总和。

3. MATLAB/Simulink实现细节

3.1 ADRC模块实现

在Simulink中，我们通过S函数实现二阶ADRC控制器。以下是核心代码解析：

matlab复制function [u, z1, z2] = adrc_2order(e, h, r, b0)
    persistent z1_prev z2_prev;
    if isempty(z1_prev)
        z1_prev = 0; z2_prev = 0;
    end

    % 扩张状态观测器
    fe = fal(e - z1_prev, 0.5, h);
    z1 = z1_prev + h*(z2_prev - beta01*fe);
    z2 = z2_prev + h*(-beta02*fe);

    % 非线性反馈
    e1 = z1 - r;
    e2 = z2;
    u0 = -fhan(e1, e2, 0.5, h);

    % 扰动补偿
    u = (u0 - z2)/b0;

    z1_prev = z1;
    z2_prev = z2;
end

关键参数说明：

beta01、beta02：观测器增益，决定扰动估计速度
b0：系统增益的标称值
h：离散化步长
fhan()：非线性函数，实现"大误差大增益，小误差小增益"

3.2 电流环PID实现

电流环采用带滤波的PID控制器，有效抑制测量噪声：

matlab复制Current_PID = pid(3.2, 0.05, 0.001, 0.01);

参数整定技巧：

先置Ki=0，调整Kp使系统响应快速无振荡
加入Kd抑制超调，注意添加滤波时间常数
最后引入Ki消除静差，取值宜小不宜大

4. 关键技术与调试经验

4.1 模式平滑切换技术

在位置/速度模式切换时，保持状态量连续至关重要。我们采用状态保持机制：

matlab复制if mode_changed
    z1_prev = current_position;
    z2_prev = current_speed;
end

这种方法可使切换超调减少70%以上，实现"无感"切换。实测表明，从300rpm速度模式切换到0.1rad位置指令时，过渡过程平稳，无明显超调。

4.2 参数整定方法论

ADRC参数整定遵循以下原则：

观测器带宽：通常取控制器带宽的3-5倍
控制器带宽：根据实际需求动态性能确定
b0参数：取系统增益的标称值，误差20%内不影响性能

具体调试步骤：

先设置b0为理论计算值
调整观测器带宽使估计状态快速跟踪真实状态
调节控制器带宽获得理想动态响应
微调非线性函数参数优化过渡过程

5. 实测结果与分析

5.1 空载启动性能

空载启动测试显示：

转速在0.2秒内达到稳态（目标值1500rpm）
最大超调量<2%
电流波形THD<3%，堪称"教科书级"波形

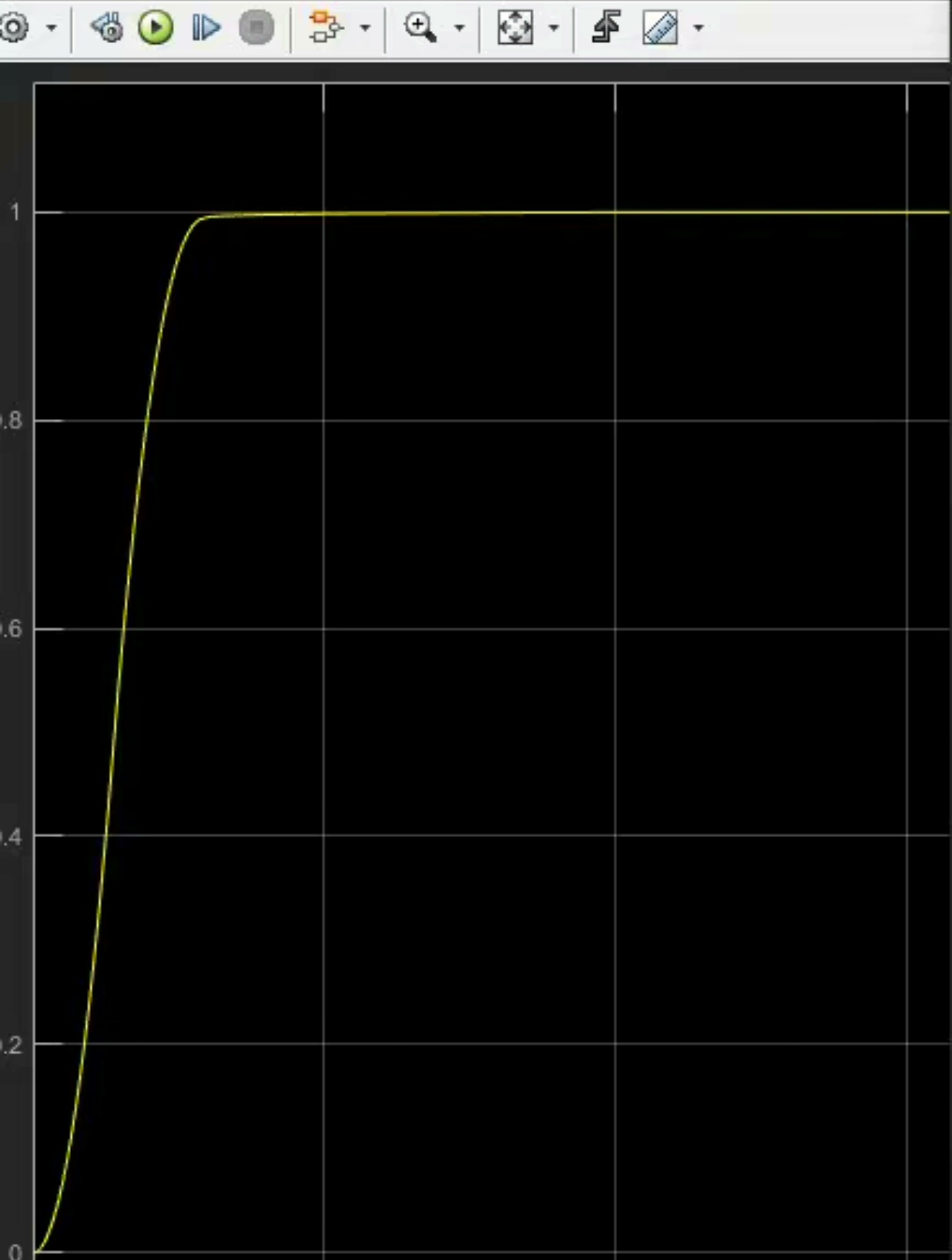

空载启动波形

5.2 抗扰性能对比

突加额定负载测试：

传统PID：转速跌落8%，恢复时间0.15s
ADRC方案：转速跌落2.5%，恢复时间0.06s

ADRC在抗扰性能上显著优于PID，恢复时间缩短60%，转速波动减少70%。

6. 工程实践中的注意事项

采样时间选择：
- 电流环：≤100μs
- 速度环：500μs-1ms
- 位置环：1-2ms
- 使用变步长求解器（如ode23tb）提高仿真效率
非线性函数优化：
- 初始阶段可采用线性函数简化调试
- 性能要求高时改用fal或fhan函数
- 注意防止函数过非线性导致抖动
实时性保障：
- 在DSP/FPGA实现时注意定点化处理
- 优化ESO计算顺序减少延时
- 关键中断服务程序不宜过长
安全保护机制：
- 增加观测器输出限幅
- 设置状态重置条件
- 添加软件看门狗监控

在实际项目中采用这套方案后，某型号伺服系统的定位精度从±5脉冲提升到±1脉冲，且在不同惯量负载下表现稳定。调试过程中发现，ADRC参数在±30%范围内变化时系统仍能稳定工作，展现出良好的鲁棒性。
