STM32引脚配置与硬件连接全解析

1. STM32引脚分布详解：从零开始掌握硬件连接基础

作为一名嵌入式开发者，第一次拿到STM32芯片时，最让人头疼的就是那一圈密密麻麻的引脚。记得我刚入行时，就因为接错了一个引脚，导致整个开发板冒烟报废。今天我就结合自己踩过的坑，带大家系统掌握STM32引脚分布的要点。

1.1 数据手册中的引脚分布图查找技巧

所有STM32芯片的引脚信息都藏在官方数据手册里。这里分享几个快速定位的技巧：

1. 关键词搜索法：在PDF阅读器中直接搜索"Pinouts"或"Pin configuration"，通常能直达目标页面。我习惯用"Ctrl+F"组合键快速定位。

2. 目录定位法：正规的数据手册都会在目录中明确标注引脚定义章节，通常位于"Package information"或"Pin definitions"部分。

注意：不同系列的手册结构略有差异，比如F1系列常将引脚定义放在文档前部，而H7系列可能分散在多个章节。

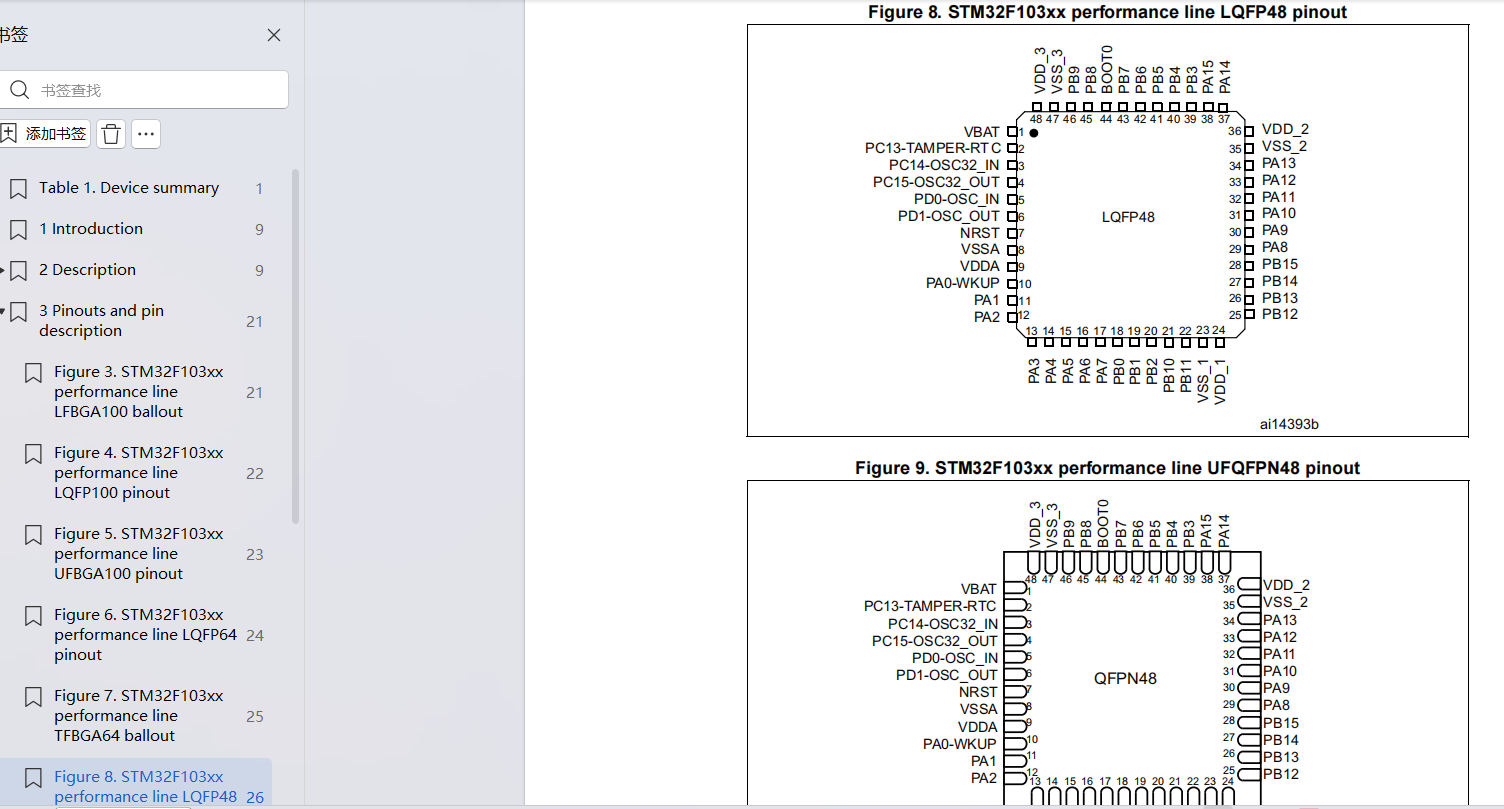

当你找到引脚分布图时，会看到一个正方形芯片示意图，四周标注着引脚编号（如1,2,3...）和功能缩写（如PA0、PB12等）。这里要特别注意三个细节：

• 封装类型：同一个型号（如STM32F103）可能有LQFP48、LQFP64等多种封装，引脚数量和排列完全不同。我曾因为忽略了封装差异，导致PCB设计全部作废。

• 引脚复用表：分布图附近通常会有表格详细说明每个引脚支持的复用功能，这是硬件设计时的重要参考。

• 供电引脚分布：电源引脚往往分散在芯片多个位置，需要全部连接才能稳定工作。新手常犯的错误是只接了一组VDD/VSS。

1.2 引脚编号的硬件识别方法

实际连接电路时，正确识别引脚编号是避免短路烧芯片的关键。STM32采用业界通用的逆时针编号规则：

1. 定位基准点：芯片表面一定会有一个明显的标记，通常是：

   • 圆形凹坑（最常见）
   • 三角形标记
   • 斜切边角（多见于QFN封装）

2. 确定1号引脚：标记所在角的左侧第一个引脚就是1号引脚（面向芯片文字正放时）。

3. 逆时针编号：从1号开始，沿芯片边缘逆时针方向依次递增编号。我教学生记的口诀是："找点向左看，逆时针转圈数"。

实际工作中遇到过几个坑值得注意：

• 某些国产兼容芯片的标记位置可能与原厂不同
• 在强光环境下，凹坑可能不易观察
• 焊接过的芯片表面标记可能被焊锡遮盖

建议准备一个放大镜和强光手电筒辅助观察。当不确定时，可以用万用表二极管档测量相邻引脚与VSS的通断关系来辅助判断。

2. STM32核心功能引脚详解

2.1 电源引脚配置要点

STM32的电源系统比想象中复杂，不同系列的设计差异很大。以常见的STM32F103为例：

实际项目中容易出问题的地方：

1. 漏接VDDA：导致ADC读数异常或完全失效
2. 电源滤波不足：每个VDD引脚都应就近放置0.1μF去耦电容
3. VBAT处理不当：当不使用电池时，必须通过10kΩ电阻接到VDD

2.2 复位电路设计规范

NRST引脚是芯片的"重启按钮"，设计时要注意：

• 上拉电阻：通常使用10kΩ上拉到VDD
• 滤波电容：并联0.1μF电容可防止误触发
• 手动复位：可以增加一个轻触开关接地实现硬复位

重要提示：NRST引脚内部已有弱上拉，外部电路不是必须的，但建议保留以提高可靠性。

2.3 程序下载接口配置

SWD调试接口是最常用的下载方式，只需要两根线：

1. SWDIO(PA13)：数据线
2. SWCLK(PA14)：时钟线

但实际使用中有几个经验要点：

• 下载线长度不宜超过20cm
• 最好串联100Ω电阻防止过冲
• 如果PA13/PA14被占用，某些型号支持Remap到其他引脚

曾经遇到过一个奇葩问题：客户将SWD接口同时连接到多个设备，导致下载不稳定。正确的做法是每个STM32单独连接调试器，或者使用带隔离的调试工具。

2.4 时钟系统引脚配置

STM32的时钟源配置灵活但也复杂：

常见问题排查：

1. 晶振不起振：检查负载电容值是否正确（通常12-22pF）
2. 时钟偏差大：尝试调整电容值，用示波器测量波形
3. 低功耗模式下异常：可能需要降低晶振驱动强度

3. GPIO引脚功能全解析

3.1 GPIO命名规则深度解读

STM32的GPIO采用"字母+数字"的命名方式，这套系统其实很有讲究：

• 字母部分：代表端口组，从PA到PK不等（取决于具体型号）

  • 每组最多16个引脚（0-15）
  • 不同端口组的电气特性可能略有差异

• 数字部分：表示该组内的引脚序号

  • 注意：不是所有组都有完整16个引脚
  • 例如PA0-PA15是完整的，但PH组可能只有PH0-PH3

实际使用中发现一个有趣现象：同型号不同封装的芯片，引脚可用性也不同。比如STM32F103C8T6（48脚）的PC13-15可用，而STM32F103R8T6（64脚）的PC13-15可能被其他功能占用。

3.2 GPIO模式配置详解

每个GPIO引脚都可以配置为多种模式，这是STM32灵活性的体现：

配置GPIO时最容易忽略的是速度设置（GPIO_Speed），这个参数影响的是引脚电平翻转的最大速率：

• 2MHz：适合按键等低速信号
• 10MHz：一般外设使用
• 50MHz：高速SPI、PWM等场景

过高的速度设置会导致EMI问题，我曾遇到一个案例：将UART引脚设为50MHz导致通信误码率上升，降到10MHz后问题消失。

3.3 复用功能与重映射机制

STM32最强大的特性之一就是引脚功能复用，理解这个概念需要掌握三个层次：

1. 默认功能：上电后的基本GPIO功能
2. 复用功能：通过AFRL/AFRH寄存器配置的特殊功能
   • 例如PA9可以配置为USART1_TX
   • 每个引脚可能有多个复用功能可选
3. 重映射：通过AFIO寄存器将外设功能映射到非默认引脚
   • 比如将USART1_TX从PA9重映射到PB6
   • 不是所有外设都支持重映射

重映射功能在PCB布线受限时特别有用。我曾经在一个密集的电路板上，通过重映射将SPI接口移到更合适的位置，省去了飞线的麻烦。

使用复用功能时要注意：

• 必须先使能对应外设的时钟
• 检查参考手册确认具体支持哪些复用功能
• 某些高级系列（如H7）支持动态重映射

4. 实际应用中的引脚规划策略

4.1 硬件设计时的引脚分配原则

经过多个项目的积累，我总结出以下引脚分配经验：

1. 优先分配特殊功能引脚：

   • 先固定电源、复位、晶振、下载接口
   • 然后分配ADC、DAC等模拟功能引脚
   • 最后处理普通GPIO

2. 考虑信号完整性：

   • 高速信号（如USB、SDIO）尽量远离模拟信号
   • 敏感信号（如晶振）周围留出保护地

3. 预留调试接口：

   • 即使产品不需要SWD，也建议保留测试点
   • 预留1-2个GPIO连接LED用于状态指示

4. 兼容性设计：

   • 如果可能升级芯片型号，注意引脚兼容性
   • 参考ST官方提供的兼容性矩阵文档

4.2 软件层面的引脚管理技巧

在代码中合理管理引脚定义可以提高可维护性：

c复制// 推荐的定义方式
#define LED_GPIO_PORT GPIOA
#define LED_GPIO_PIN  GPIO_PIN_5
#define LED_GPIO_MODE GPIO_MODE_OUTPUT_PP
#define LED_GPIO_SPEED GPIO_SPEED_FREQ_MEDIUM

// 不推荐的做法
HAL_GPIO_WritePin(GPIOA, GPIO_PIN_5, GPIO_PIN_SET);

好的实践包括：

• 使用宏或枚举集中管理所有引脚定义
• 为每组功能相关的引脚创建配置文件
• 在注释中注明引脚复用情况

4.3 常见问题快速排查指南

根据我的调试经验，整理出STM32引脚相关问题的排查流程：

1. 引脚无响应：

   • 检查时钟是否使能（RCC->AHB1ENR等）
   • 确认没有进入低功耗模式
   • 测量实际电压是否正常

2. 外设工作异常：

   • 确认复用功能配置正确
   • 检查重映射寄存器设置
   • 验证外设时钟频率

3. ADC采样不准：

   • 确保VDDA电压稳定
   • 检查参考电压连接
   • 注意模拟输入阻抗匹配

4. GPIO输出能力不足：

   • 检查输出模式设置（推挽/开漏）
   • 确认负载电流不超过规格
   • 测量走线电阻是否过大

5. 进阶技巧与经验分享

5.1 引脚配置工具的使用心得

ST官方提供了STM32CubeMX工具，可以可视化配置引脚，但有几个实用技巧：

1. 冲突检测功能：

   • 工具会用颜色标记冲突的引脚
   • 注意检查"警告"选项卡中的提示

2. 功耗估算工具：

   • 可以预测不同引脚配置下的功耗
   • 特别有用于电池供电项目

3. 代码生成选项：

   • 建议勾选"生成单独的.c/.h文件"
   • 启用外设初始化代码的注释

我习惯的工作流程是：先在CubeMX中完成基本配置，然后导出工程，再手动优化关键部分的代码。

5.2 低功耗设计中的引脚处理

在电池供电应用中，引脚配置直接影响功耗：

1. 未使用引脚的处理：

   • 配置为模拟输入模式（最低功耗）
   • 或者设置为输出低电平

2. GPIO唤醒源配置：

   • 使用外部中断唤醒停止模式
   • 注意配置正确的触发边沿

3. RTC引脚的特殊考虑：

   • 即使不用RTC，也要正确配置相关引脚
   • 否则可能导致漏电流增加

实测数据显示：正确处理所有未使用引脚，可以使待机电流降低50%以上。

5.3 多型号兼容设计方法

在产品迭代过程中，可能需要兼容多个STM32型号，我的经验是：

1. 建立引脚映射表：

   • 列出所有型号的引脚功能对应关系
   • 标记不可兼容的差异点

2. 使用条件编译：

   c复制#if defined(STM32F103xE)
   #define LED_PIN GPIO_PIN_13
   #elif defined(STM32F407xx)
   #define LED_PIN GPIO_PIN_12
   #endif


3. PCB设计技巧：

   • 使用兼容封装（如LQFP64兼容LQFP100）
   • 关键信号线走在内层以便调整

通过这些方法，我曾成功实现一个硬件设计支持从F1到F4系列的五种不同芯片。

掌握STM32引脚系统需要理论学习和实践经验的结合。建议新手从最小系统板开始，逐步尝试各种引脚配置，用万用表和示波器观察实际效果。遇到问题时，善用数据手册中的"Pinout and pin description"章节，里面包含了所有细节信息。记住，每个看似复杂的系统都是由基础构建的，理解引脚分布是成为嵌入式高手的必经之路。
