PMSM无位置传感器滑模控制仿真优化指南

1. PMSM无位置传感器滑模控制仿真实战指南

上周实验室新来的师弟拿着我的Simulink模型跑不出结果，折腾半天发现是Relative tolerance参数没调。这让我想起自己刚接触永磁同步电机（PMSM）无感控制时踩过的各种坑。今天就把这些年积累的滑模控制仿真经验做个系统梳理，重点解决三个痛点：模型跨平台兼容性差、观测器抖振严重、参数调试无头绪。

提示：本文所有参数设置均基于Matlab R2021a和Simulink环境验证，建议使用相同版本复现

1.1 仿真环境标准化配置

模型跑不起来的问题90%出在环境配置。先说几个关键设置：

1. 求解器配置（Ctrl+E打开配置窗口）：
   • 变步长求解器选择ode23t（适合电力电子系统）
   • 最大步长设为0.0001秒
   • Relative tolerance建议从1e-4开始试，不收敛时逐步降低到1e-6
   • 绝对容差(Absolute tolerance)设为1e-6

matlab复制% 脚本批量设置示例
set_param('PMSM_SMC', 'Solver', 'ode23t');
set_param('PMSM_SMC', 'MaxStep', '0.0001');
set_param('PMSM_SMC', 'RelTol', '1e-4');
set_param('PMSM_SMC', 'AbsTol', '1e-6');

2. 显示缩放问题：
   在MATLAB命令行执行：

   matlab复制% 解决高DPI显示器导致的模块变形
   set(0, 'ScreenPixelsPerInch', 96);


3. 模型初始化：
   在Model Properties → Callbacks → InitFcn中添加：

   matlab复制% 确保工作区变量初始化
   Ts = 1e-5;    % 采样周期
   J = 0.001;    % 转动惯量(kg·m²)
   B = 0.0005;   % 摩擦系数(N·m·s)


1.2 滑模观测器核心实现

传统sign函数带来的抖振问题可以通过以下方法优化：

1.2.1 饱和函数替代方案

c复制// S函数中的边界层处理
double sat(double s, double phi) {
    if (s > phi) return 1;
    else if (s < -phi) return -1;
    else return s/phi;
}

// 实际应用示例
double s = e_alpha * cos_theta_est + e_beta * sin_theta_est;
double phi = 0.02;  // 边界层厚度
theta_est += K_slide * sat(s, phi);

参数选择经验：

• 边界层厚度φ：取电流测量噪声峰峰值的2-3倍
• 滑模增益K_slide：从5开始尝试，根据转速响应调整

1.2.2 锁相环参数整定

估算转速滞后的典型调整流程：

1. 初始设置：

   matlab复制Kp_PLL = 50;    % 比例系数
   Ki_PLL = 500;   % 积分系数


2. 观察阶跃响应：
   • 超调大 → 降低Kp
   • 收敛慢 → 增大Ki
3. 最终建议值范围：
   • Kp_PLL ∈ [30, 80]
   • Ki_PLL ∈ [300, 1000]

1.3 关键波形诊断方法

1.3.1 转速环分析要点

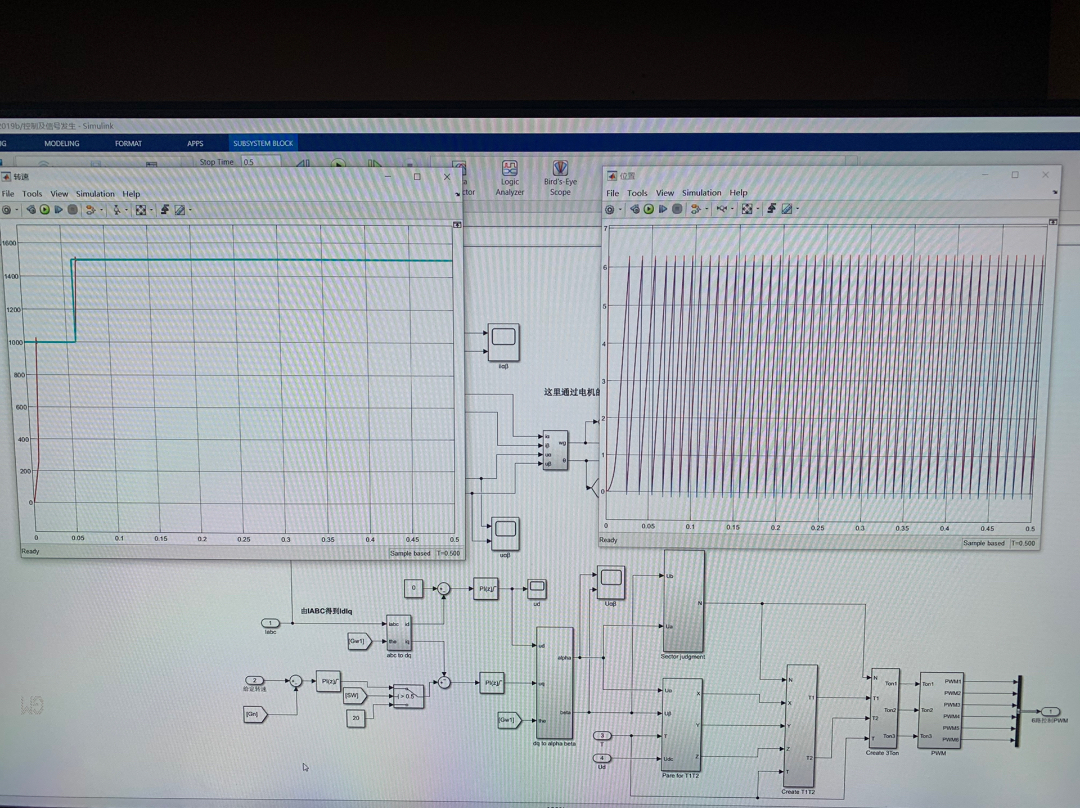

图：典型转速响应波形（蓝绿：给定值，红：实际转速，蓝：估算转速）

异常情况处理：

• 估算值振荡：降低滑模增益K_slide
• 稳态误差大：检查锁相环积分项是否饱和
• 启动失败：调整初始位置补偿值

1.3.2 电流环调试技巧

dq轴电流解耦不良的排查步骤：

1. 检查Park变换角度是否与观测器输出同步
2. 验证电流采样延迟是否补偿：

   matlab复制% 延迟补偿示例
   Id_delay = Id(k-1) + (Ts/Tau)*(Id(k)-Id(k-1));


3. PI参数经验公式：

   matlab复制Kp_i = Ld * 2 * pi * BW;  % BW取1/10开关频率
   Ki_i = R * 2 * pi * BW;


1.4 模型模块化设计规范

1.4.1 子系统颜色编码标准

1.4.2 必备功能模块检查清单

1. 电流前馈补偿
2. 电压限制抗饱和
3. 启动预定位逻辑
4. 观测器使能过渡

1.5 经典论文实践指南

推荐两篇必读论文的实操要点：

论文[13]自适应滑模增益实现：

matlab复制% 增益自适应算法
K_slide = K_base + alpha * abs(speed_error);

• K_base取标称值的50%
• α系数范围0.1~0.3

论文[16]新型切换函数应用：

matlab复制function s_new = new_switching(e, dt)
    persistent integral;
    if isempty(integral)
        integral = 0;
    end
    integral = integral + e * dt;
    s_new = sign(e + 0.5*integral);
end

1.6 故障排查速查表

1.7 进阶调试技巧

1. 参数冻结调试法：

   • 先将速度环PI输出设为定值
   • 单独调试电流环至理想状态
   • 再放开速度环逐步调整

2. 实时参数调整脚本：

matlab复制while ~stop_flag
    Kp = get_param('controller/Kp', 'Value');
    set_param('controller/Kp', 'Value', num2str(Kp*1.1));
    pause(0.5);
end

3. 噪声注入测试：

matlab复制% 在电流采样端添加测试噪声
noise = 0.02*randn(size(I_actual));
I_measured = I_actual + noise;

最后分享一个血泪教训：曾经为了追求超调量<1%，把速度环带宽设得过高，结果导致观测器在负载突变时失锁。后来明白了个道理——控制算法要在动态性能和鲁棒性之间找平衡点，就像改装车不能只追求马力还得考虑悬挂调校。
