TwinCAT编程效率优化：变量替换与SFC编辑技巧

1. TwinCAT基础环境与编程效率优化

作为一名使用TwinCAT进行工业自动化开发多年的工程师，我深知在日常编程中，一些小技巧往往能大幅提升工作效率。TwinCAT作为倍福(BECKHOFF)公司推出的PLC控制软件平台，其强大的功能和灵活的配置选项为工程师提供了广阔的发挥空间。今天我将分享两个在实际项目中特别实用的功能技巧，这些经验都是通过长期实践积累而来，希望能帮助同行们少走弯路。

首先需要明确的是，TwinCAT的开发环境基于微软Visual Studio，这为熟悉VS的工程师提供了天然的优势。但不同于常规软件开发，工业自动化编程有其特殊性，比如变量命名规范、程序结构设计等都有行业约定俗成的做法。在开始具体技巧介绍前，建议确保你已经安装了最新版本的TwinCAT 3.1开发环境，并完成了基本的硬件配置和工程创建。

2. 全局变量替换功能深度解析

2.1 Replace功能的核心价值

在大型PLC项目中，变量命名规范的统一性至关重要。但在实际开发过程中，我们经常会遇到需要修改变量名称的情况，比如初期命名不规范需要调整，或者项目需求变更导致变量含义变化。这时候，如果手动一个个修改，不仅效率低下，还容易遗漏。

TwinCAT的Replace功能（快捷键Ctrl+H）完美解决了这个问题。它支持在整个项目范围内进行变量替换，包括PLC程序、功能块、全局变量列表等所有位置。这个功能看似简单，但在实际项目中的价值不可估量。

重要提示：使用全局替换前，务必先进行项目备份。虽然TwinCAT的替换功能很稳定，但任何全局性操作都存在一定风险。

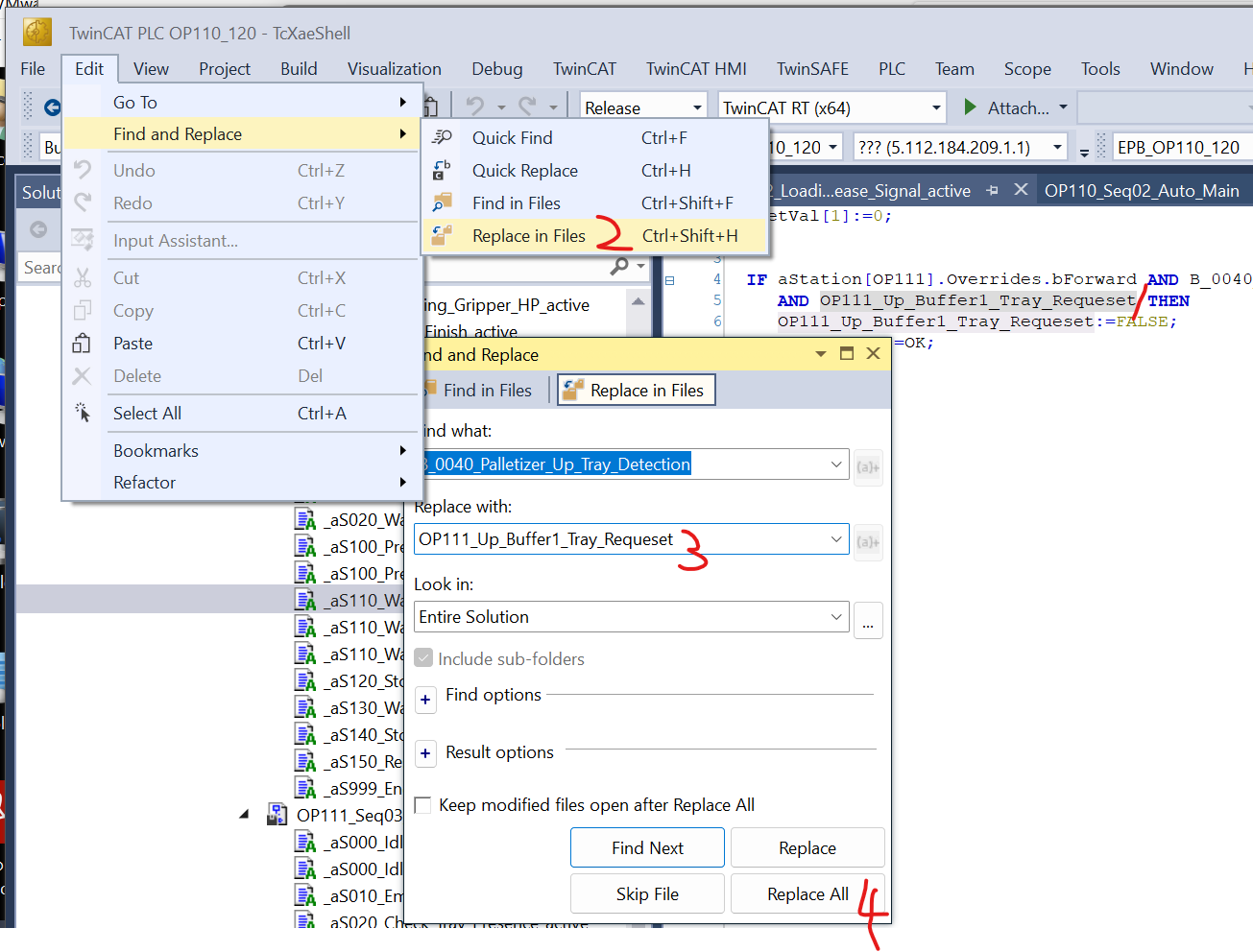

2.2 替换功能的具体操作步骤

1. 在Visual Studio界面中，按下Ctrl+H调出替换对话框
2. 在"Find what"输入框中输入要查找的变量名
3. 在"Replace with"输入框中输入新的变量名
4. 在"Look in"下拉菜单中选择"Entire Solution"（整个解决方案）
5. 点击"Replace All"按钮执行全局替换

2.3 替换功能的高级技巧与注意事项

匹配大小写选项：TwinCAT默认不区分大小写，这在大多数情况下是合理的，因为IEC 61131-3标准本身不区分大小写。但在某些特殊场景下，你可能需要精确匹配大小写，这时可以勾选"Match case"选项。

全字匹配选项：这个选项特别重要。如果不勾选"Match whole word"，替换"temp"会把"temperature"也替换掉，造成意外的修改。建议在变量替换时始终勾选此选项。

正则表达式支持：对于高级用户，TwinCAT支持使用正则表达式进行复杂模式的查找和替换。这在批量重命名有规律的变量时特别有用，比如将所有的"Motor1_Speed"、"Motor2_Speed"统一改为"Speed_Motor1"、"Speed_Motor2"等。

替换前预览：对于关键项目，建议先点击"Find All"查看所有匹配项，确认无误后再执行替换操作。Visual Studio会在查找结果窗口中列出所有匹配位置，方便你进行最终确认。

3. SFC编程优化技巧详解

3.1 SFC编辑器界面问题分析

顺序功能图(SFC)是IEC 61131-3标准中的一种重要编程语言，特别适合描述顺序控制过程。但在实际使用中，很多工程师都遇到过SFC步骤显示不全的问题——步骤名称过长时会被截断，导致程序可读性大幅降低。

这个问题在以下场景尤为突出：

• 步骤名称包含详细描述时（如"WaitForConveyorBeltToStop"）
• 使用中文等双字节字符命名步骤时
• 在笔记本电脑等小屏幕设备上开发时

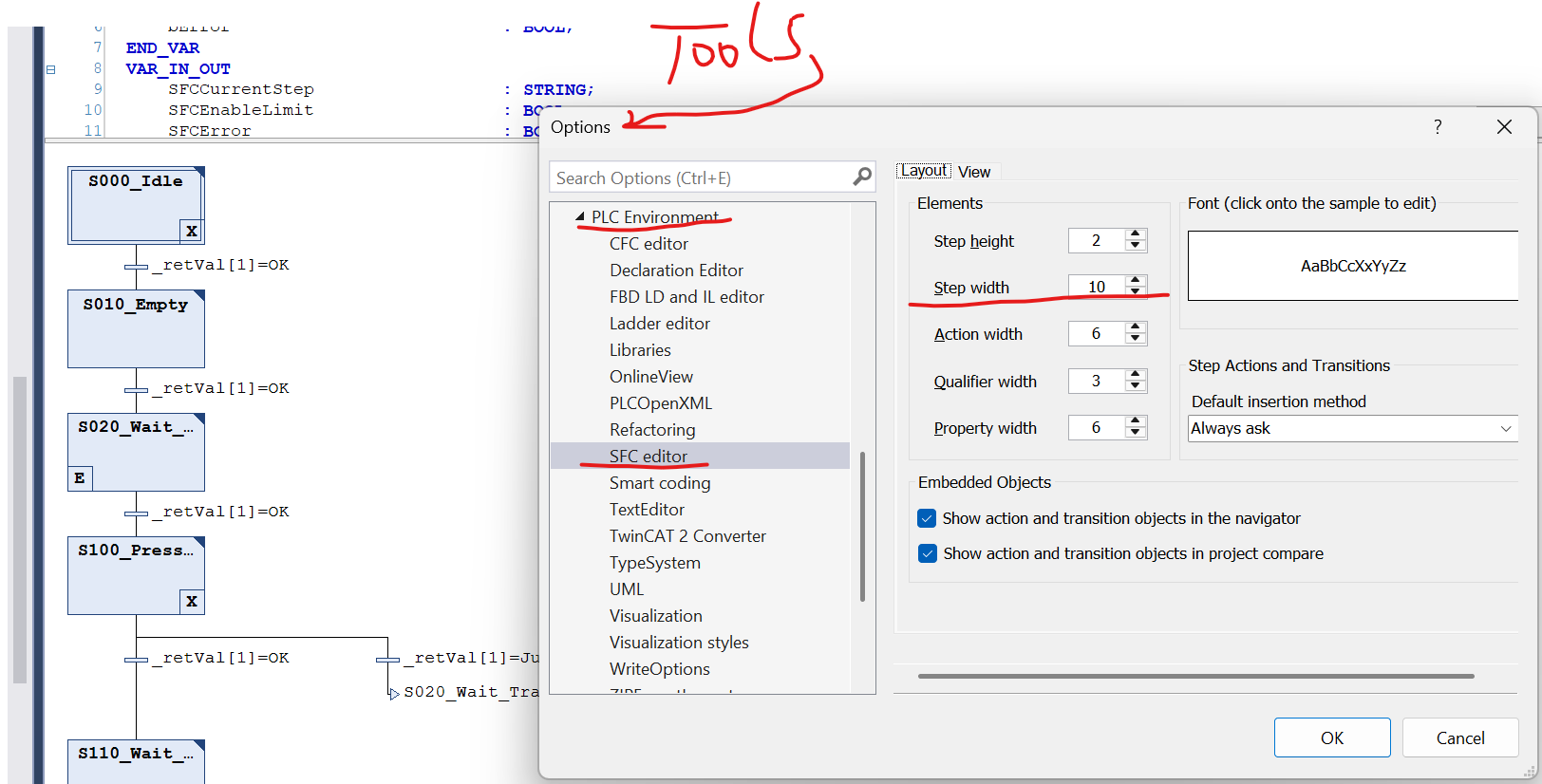

3.2 调整SFC步骤宽度的完整指南

通过以下步骤可以调整SFC步骤的显示宽度：

1. 打开TwinCAT选项对话框：Tools -> Options
2. 在左侧树形菜单中选择：TwinCAT -> PLC Environment -> SFC editor

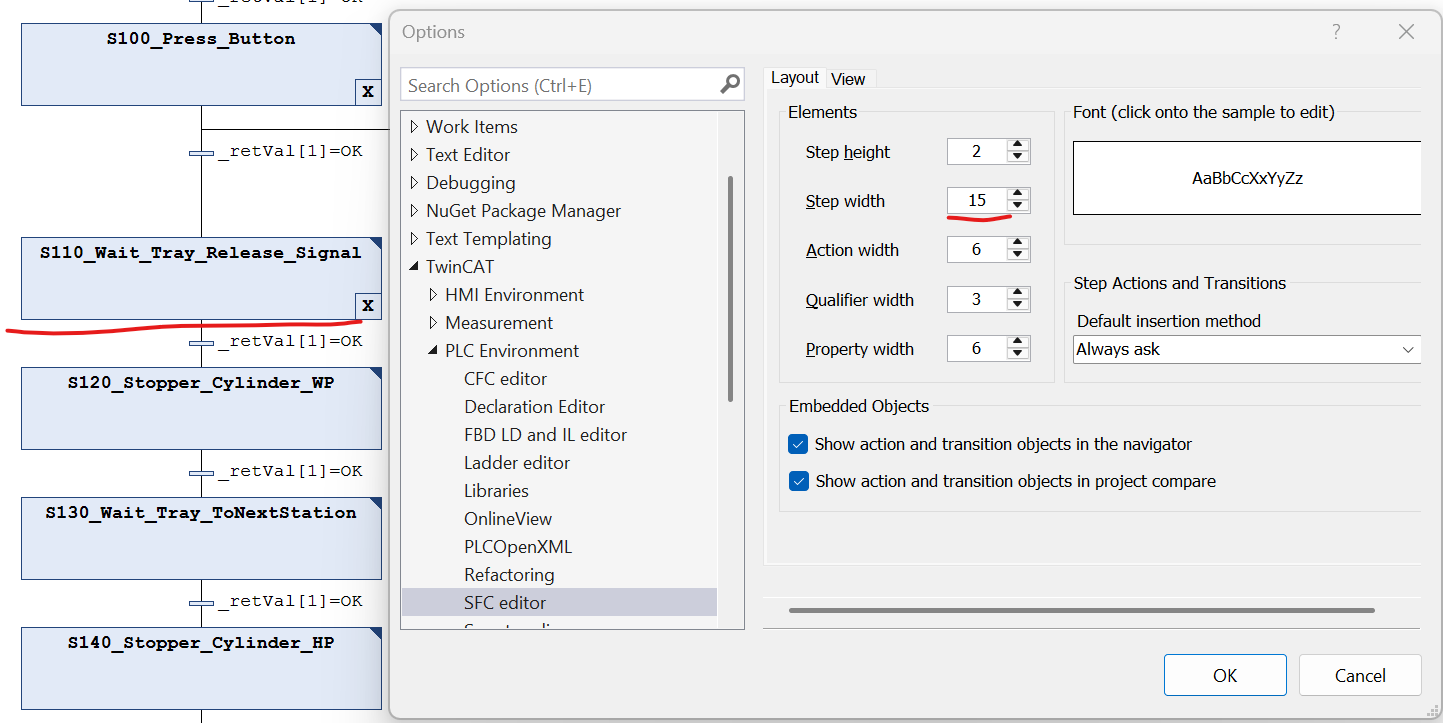

3. 找到"Step width"参数（默认值通常为100）
4. 根据需要调整该值（建议范围120-200）
5. 点击"OK"保存设置

3.3 SFC编辑的其他实用技巧

步骤命名规范：虽然可以调整宽度来显示长名称，但建议还是保持步骤名称简洁明了。一个好的实践是使用缩写加数字编号，如"WaitConvStop"而非"WaitForConveyorBeltToStop"。

过渡条件编辑：SFC中过渡条件的编辑也有技巧。双击过渡条件可以直接进入ST（结构化文本）编辑模式，在这里可以使用TwinCAT的所有编程功能。

分支与合并：对于复杂逻辑，合理使用并行分支（双水平线表示）和选择分支（单水平线表示）可以使SFC图更加清晰。记住快捷键（如Ctrl+B添加分支）可以大幅提高编辑效率。

缩放与导航：在大型SFC图中，使用右下角的缩放滑块可以快速调整视图比例。Ctrl+鼠标滚轮也可以实现同样功能。

4. TwinCAT编程中的常见问题与解决方案

4.1 变量替换后的验证方法

执行全局替换后，建议采取以下验证步骤：

1. 重新编译整个项目，检查是否有未定义的变量错误
2. 在变量使用密集的关键程序段设置断点，在线调试确认逻辑正确性
3. 检查所有交叉引用的位置（右键变量->Find All References）
4. 特别关注通过指针或间接寻址访问的变量

4.2 SFC显示异常的排查流程

如果调整步骤宽度后SFC仍然显示异常，可以尝试以下方法：

1. 关闭并重新打开SFC编辑器视图
2. 清理解决方案并重新构建（Build -> Clean Solution）
3. 检查显示器缩放设置（特别是高DPI显示器）
4. 重置TwinCAT设置（Tools -> Import and Export Settings -> Reset all settings）

4.3 其他实用小技巧汇总

快速注释：选中代码块后，使用Ctrl+K+C添加注释，Ctrl+K+U取消注释。这个标准VS功能在PLC编程中同样适用。

代码片段：TwinCAT支持代码片段功能。可以创建常用代码模板，通过快捷方式插入。比如创建一个带错误处理的电机控制功能块模板。

书签功能：在大型项目中，使用书签（Ctrl+B+T）可以快速跳转到关键代码位置。

自定义工具栏：根据个人习惯定制工具栏，将常用命令（如在线登录、编译、变量监控等）集中放置。

5. 高级应用与性能优化建议

5.1 大型项目中的变量管理策略

对于包含数千个变量的大型项目，仅靠替换功能可能不够。建议：

1. 建立严格的变量命名规范（如前缀表示类型，m_表示成员变量等）
2. 使用TwinCAT的全局变量列表进行集中管理
3. 考虑使用结构体（STRUCT）组织相关变量
4. 定期使用TwinCAT的交叉引用功能检查变量使用情况

5.2 SFC编程的最佳实践

1. 每个SFC网络不宜过大，建议不超过15个步骤
2. 复杂逻辑拆分为多个SFC网络或功能块
3. 为每个步骤添加详细注释（右键步骤->Properties）
4. 使用"步+动作"的结构，将具体操作放在动作中
5. 避免在过渡条件中编写复杂逻辑，可调用功能块实现

5.3 调试与性能优化技巧

在线修改：TwinCAT支持在线修改功能，可以在不停机的情况下修改部分代码。但要注意修改范围限制和安全问题。

采样跟踪：使用TwinCAT的Scope View功能可以图形化监控变量变化，特别适合调试SFC逻辑流。

执行时间分析：TwinCAT提供了任务执行时间分析工具，可以找出性能瓶颈。

内存优化：合理使用变量保持属性（RETAIN），平衡数据持久性和内存使用。

在实际项目中，我发现合理组合使用这些小技巧，可以显著提高开发效率和代码质量。特别是在工期紧张的情况下，这些看似微小的优化往往能节省大量时间。
