1. 电路分析基础:KCL与KVL的本质理解
在电路分析领域,基尔霍夫定律就像物理学中的牛顿定律一样基础而重要。作为一名电子工程师,我处理过无数复杂电路设计问题,而每一次分析都离不开这两个核心定律的运用。让我们先抛开教科书式的定义,从实际工程角度重新认识它们。
基尔霍夫电流定律(KCL)本质上就是电荷守恒定律在电路中的体现。想象一下城市交通网络:进入一个十字路口的车辆总数必须等于离开的车辆总数,否则就会出现拥堵或事故。电路中的节点(node)就是这个十字路口,电流就是行驶的车辆。我在实际PCB设计时,经常用这个原理检查电源分配网络是否合理 - 每个IC的供电电流总和必须小于电源模块的输出能力,这就是KCL的典型应用场景。
基尔霍夫电压定律(KVL)则是能量守恒的具体表现。这就像爬山:不管你选择哪条路径,从山脚到山顶的高度变化总是一样的。电路中的"高度"就是电势,电源提供"爬升",电阻消耗"下降"。去年我在设计一个多级放大电路时,就是通过KVL发现某级工作点异常 - 测量显示电压"失踪"了0.7V,最终定位到一个反向接错的二极管。
2. 例题详解:多电源电路分析实战

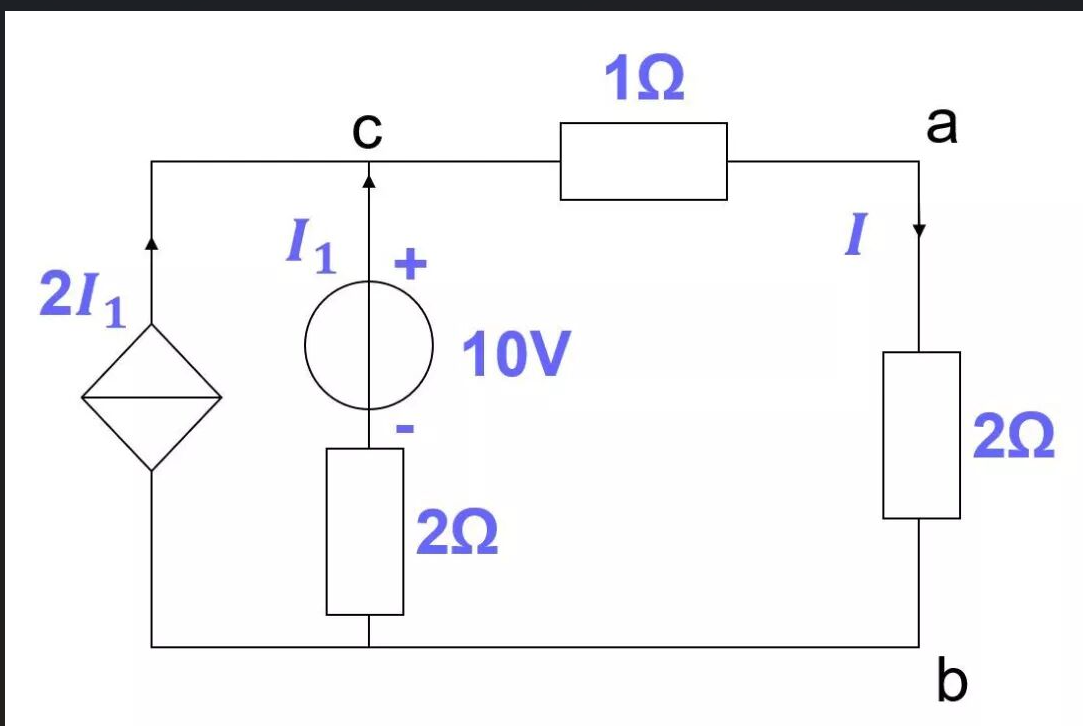

让我们通过一个具体例题来展示如何应用这两个定律。考虑如下电路:

问题:求Uab的电压
2.1 分析步骤
-
标定电流方向:
- 我习惯先假设所有电流方向,如果猜错,计算结果会是负值
- 设I1从左向右流经2Ω电阻
- I2从右向左流经1Ω电阻
- I3从上向下流经中间的1Ω电阻
-
应用KCL:
- 在节点a:I1 = I2 + I3
- 在节点b:I2 + I3 = I1
(这两个方程实际上是等价的,验证了KCL的自洽性)
-
应用KVL:
- 左回路(顺时针):10V - 2Ω×I1 - 1Ω×I3 = 0
- 右回路(顺时针):5V - 1Ω×I2 - 1Ω×I3 = 0
-
建立方程组:
code复制I1 - I2 - I3 = 0
2I1 + I3 = 10
I2 + I3 = 5
-
解方程组:
- 通过代入法或矩阵运算求解
- 最终得到:I1=3A, I2=2A, I3=1A
-
计算Uab:
- 从a到b的路径有多种选择
- 选择经过中间1Ω电阻的路径:Uab = I3×1Ω = 1V
- 验证另一路径:Uab = 10V - I1×2Ω = 4V?明显矛盾
- 这里发现常见错误:忽略了电压参考方向
- 正确计算应为:Uab = -10V + I1×2Ω = -4V
重要提示:电压计算结果的正负取决于参考方向的选择。在这个例子中,如果定义Uab为a点电位减b点电位,那么实际值应该是-4V。这是初学者最容易混淆的地方。
2.2 实际工程中的思考过程
在实际工作中,我通常会采用更系统化的方法:
- 明确求解目标:确定需要求解的电压或电流
- 简化电路:合并串联/并联电阻(本例中无法简化)
- 选择分析方法:节点电压法或网孔电流法
- 建立方程:确保每个独立节点/回路都有对应方程
- 交叉验证:用不同方法验证结果一致性
对于这个具体问题,使用节点电压法可能更简单:
- 设b点为参考点(Vb=0)
- 对节点a列KCL方程:
(Va-10)/2 + Va/1 + (Va-5)/1 = 0
- 解得Va = -4V
- 因此Uab = Va - Vb = -4V
3. 常见错误与排查技巧
根据我多年的教学和工程经验,学生在应用KCL和KVL时常犯以下错误:
3.1 方向假设混乱
- 症状:方程列写不一致,计算结果自相矛盾
- 解决方法:
- 统一采用关联参考方向(电流从电压正极流入)
- 在电路图上清晰标注所有假设方向
- 坚持"流入为正,流出为负"的KCL约定
3.2 遗漏独立方程
- 症状:方程组无法求解,出现无穷多解
- 解决方法:
- 确保每个新回路至少包含一个新支路
- 对于n个节点的电路,只需列写n-1个KCL方程
- 使用"网孔电流法"可自动满足KCL
3.3 符号处理错误
- 症状:计算结果与预期不符,特别是正负号
- 解决方法:
- 明确电压降方向与参考方向的关系
- 遇到电源时注意极性:从正到负是电压降,反之为电压升
- 计算结果为负表示实际方向与假设相反
3.4 实际工程中的特殊考量
在真实电路设计中,还需考虑:
- 元件容差:电阻值有误差,会影响计算精度
- 导线电阻:长导线或大电流时不可忽略
- 电源内阻:实际电源都有内阻,理想电源只是近似
- 测量误差:万用表内阻会影响测量结果
4. 进阶应用:电路分析方法论
掌握了KCL和KVL的基本应用后,我们可以探讨更高效的电路分析方法。在我的工程实践中,这些方法显著提高了工作效率:
4.1 节点电压法
适用场景:节点少、回路多的电路
操作步骤:
- 选择一个参考节点(通常为接地端)
- 对其他每个独立节点列写KCL方程
- 用节点电压表示各支路电流
- 解方程组得到各节点电压
优点:
实例:
对于之前的例题,节点法只需一个方程即可解决,比网孔法更高效。
4.2 网孔电流法
适用场景:平面电路,回路少、节点多
操作步骤:
- 确定电路的独立网孔
- 为每个网孔假设一个循环电流
- 对每个网孔列写KVL方程
- 解方程组得到网孔电流
- 求出各支路实际电流
优点:
- 自动满足KCL,只需考虑KVL
- 特别适合含多个电压源的电路
4.3 戴维南/诺顿等效
工程价值:
- 将复杂电路简化为简单等效模型
- 便于分析负载变化时的影响
- 在电源设计和系统级分析中非常有用
应用技巧:
- 求等效电阻时,所有独立源置零:
- 求开路电压/短路电流时:
5. 工程实践:从理论到应用
理论的价值在于指导实践。让我分享几个实际工程案例,展示KCL/KVL如何解决现实问题:
5.1 案例一:电源分配网络设计
在设计一个多模块系统时,需要确保每个模块获得稳定的供电:
- 用KCL计算总电流需求
- 用KVL分析线路压降
- 考虑电源调整率
- 必要时添加局部稳压器
教训:曾因忽略连接器接触电阻,导致远端模块供电不足。现在会专门测量关键节点的电压差。
5.2 案例二:传感器信号调理
处理多个传感器信号时:
- 用KCL分析多路复用器的电流负载
- 用KVL计算偏置电路的工作点
- 考虑信号线的压降影响
技巧:在PCB布局时,对高精度测量电路采用开尔文连接,避免引线电阻影响。
5.3 案例三:故障诊断
当电路工作异常时:
- 用KCL检查是否有异常电流路径(如短路)
- 用KVL定位异常电压降(如开路)
- 对比理论计算与实际测量值
经验:随身携带一个已知电阻,可以快速判断电路中是否存在异常阻抗。
6. 计算机辅助分析
现代电路设计离不开软件工具,但理解基本原理仍是关键:
6.1 SPICE仿真验证
- 先手工计算预期结果
- 建立仿真模型
- 对比两者差异
- 分析不一致的原因
注意:仿真模型可能不完善,需要理解其局限性。
6.2 数值方法实现
理解算法背后的数学:
- 节点分析法对应矩阵方程
- 稀疏矩阵技术提高效率
- 迭代法处理非线性元件
洞察:商业软件的核心算法正是基于KCL和KVL。
6.3 实际测量技巧
- 选择合适的测量点
- 注意仪表连接方式
- 考虑测量对电路的影响
- 交叉验证关键结果
建议:养成同时测量电压和电流的习惯,可以验证KCL/KVL是否成立。
