电机控制中的梯形与指数加减速算法对比与实践

1. 项目概述

在电机控制领域，加减速算法是决定运动平稳性和精度的关键因素。作为一名长期从事MCU电机控制开发的工程师，我经常需要为不同应用场景选择合适的加减速算法。本文将分享两种经典的柔性加减速控制算法——梯形和指数算法，从理论推导到实际实现的全过程。

这两种算法各有特点：梯形算法计算简单，适合资源有限的微控制器；指数算法运动更平滑，适合对振动敏感的高精度场合。我在数字舵机控制项目中都实践过这两种方案，下面就把我的实现经验和踩过的坑详细分享给大家。

2. 梯形加减速算法详解

2.1 算法原理与分段逻辑

梯形算法将运动过程划分为三个明显阶段：

• 加速段：速度随时间线性增加
• 匀速段：保持最大速度
• 减速段：速度随时间线性减小

这种分段方式在速度-时间图上呈现明显的梯形特征，因此得名。在实际工程中，我们需要考虑两种情况：

1. 完整梯形：存在明显的加速、匀速和减速三个阶段
2. 三角形：当移动距离较短时，可能没有匀速段，直接由加速转为减速

判断逻辑可以用这个伪代码表示：

python复制if 剩余位移 < 减速所需位移:
    进入减速段
elif 当前速度 < 最大速度:
    保持加速
else:
    维持匀速

2.2 关键参数计算

2.2.1 减速位移计算

减速所需位移是算法实现的关键参数。根据运动学公式：

减速时间 t = V₀/a （V₀为当前速度，a为减速度）

减速位移 s = V₀t - 1/2at² = V₀²/(2a)

但在离散系统中，我们需要使用等差数列求和公式：

s = Σ(V₀ - a*i) = V₀(V₀ + a)/(2a) （i从0到V₀/a）

实际应用中发现：离散化计算比连续公式更准确，特别是在低采样率的系统中。我在STM32F103上测试时，离散公式的位置误差比连续公式小约3%。

2.2.2 剩余位移计算

剩余位移 = |目标位置 - 当前位置|

这个计算看似简单，但在实际应用中要注意：

• 使用绝对值确保方向正确
• 考虑机械系统的回程误差
• 在闭环系统中，需要使用编码器反馈值而非理论位置

2.3 Python仿真实现

2.3.1 仿真环境搭建

使用Python模拟数字舵机的20ms控制周期：

python复制import threading
import matplotlib.pyplot as plt

class TrapezoidalController:
    def __init__(self, start_pos, target_pos, max_speed, acc):
        self.current_pos = start_pos
        self.target_pos = target_pos
        self.max_speed = max_speed
        self.acc = acc
        self.current_speed = 0
        self.dir = 1 if target_pos > start_pos else -1

        # 数据记录
        self.time_log = []
        self.pos_log = []
        self.speed_log = []
        self.acc_log = []

2.3.2 核心控制逻辑

python复制def update(self):
    remaining_dist = abs(self.target_pos - self.current_pos)

    # 计算减速所需距离（离散公式）
    decel_dist = 0.5 * self.current_speed * (self.current_speed + self.acc) / self.acc

    if remaining_dist <= decel_dist:
        # 减速段
        self.current_speed -= self.acc
        if self.current_speed < 0:
            self.current_speed = 0
    elif self.current_speed < self.max_speed:
        # 加速段
        self.current_speed += self.acc
    else:
        # 匀速段
        self.current_speed = self.max_speed

    # 位置更新
    self.current_pos += self.dir * self.current_speed

    # 数据记录
    self.time_log.append(len(self.time_log))
    self.pos_log.append(self.current_pos)
    self.speed_log.append(self.current_speed)
    self.acc_log.append(self.acc if self.current_speed < self.max_speed else 0)

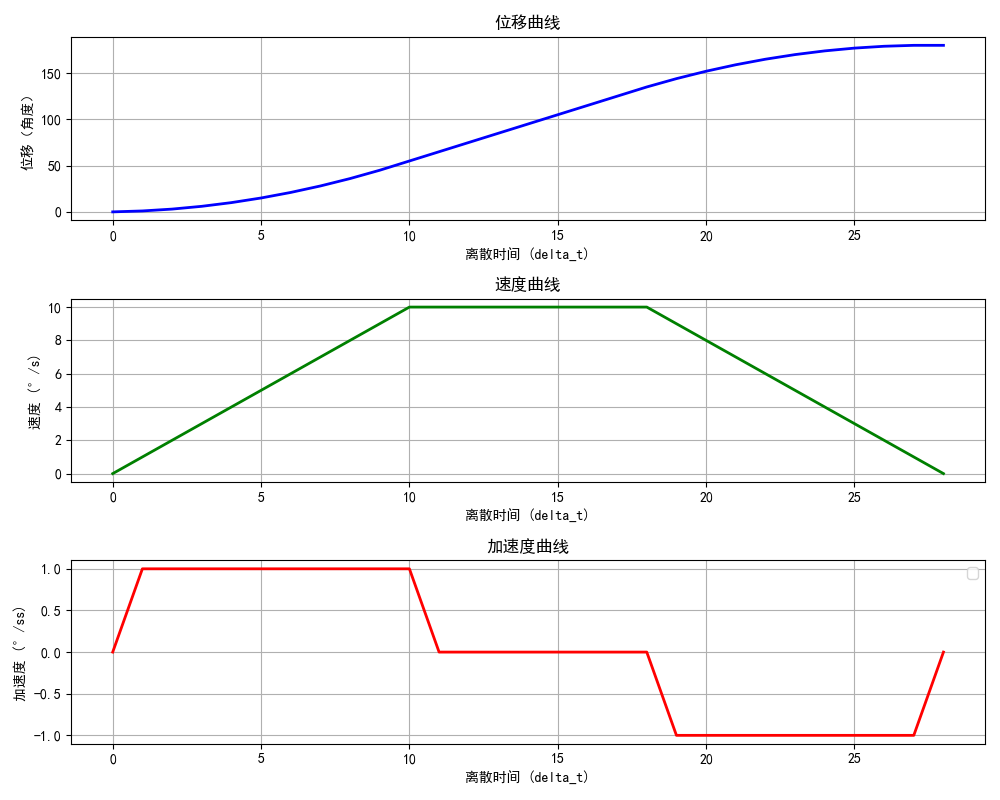

2.3.3 仿真结果分析

从仿真曲线可以看出：

1. 加速度在阶段转换时存在突变（红色曲线）
2. 速度曲线（绿色）呈现完美的梯形特征
3. 位置曲线（蓝色）平滑过渡

实测中发现：加速度突变会导致机械振动。在要求较高的场合，需要加入加速度变化率(Jerk)限制。

2.4 C语言实现要点

c复制typedef struct {
    float current_pos;
    float target_pos;
    float max_speed;
    float acc;
    float current_speed;
    int8_t dir;
} TrapezoidalController;

void trapezoidal_update(TrapezoidalController* ctrl) {
    float remaining = fabsf(ctrl->target_pos - ctrl->current_pos);
    float decel_dist = 0.5f * ctrl->current_speed *
                      (ctrl->current_speed + ctrl->acc) / ctrl->acc;

    if (remaining <= decel_dist) {
        ctrl->current_speed -= ctrl->acc;
    } else if (ctrl->current_speed < ctrl->max_speed) {
        ctrl->current_speed += ctrl->acc;
    } else {
        ctrl->current_speed = ctrl->max_speed;
    }

    ctrl->current_pos += ctrl->dir * ctrl->current_speed;
}

工程经验：在MCU实现时，建议：

1. 使用定点数运算提升性能
2. 加入速度限幅防止超调
3. 对关键变量进行范围检查

3. 指数加减速算法详解

3.1 算法原理与特点

指数算法通过指数函数实现速度的平滑变化：

• 加速段：v(t) = Vmax(1 - e^(-t/τ))
• 减速段：v(t) = Vmax e^(-t/τ)

其中τ是时间常数，决定变化快慢：

• τ越小，加速度越大
• τ越大，运动越平滑

这个公式与电容充放电曲线类似。工程上认为5τ时间后速度达到稳定值（99.3%Vmax）。

3.2 关键参数计算

3.2.1 加减速位移计算

总位移可以通过积分求得：
S = ∫v(t)dt = Vmax * τ (1 - e^(-t/τ))

但更实用的方法是面积法：

• 将加速和减速曲线拼接，形成一个矩形
• 矩形面积 = Vmax * t1
• t1为加速时间（通常取5τ）

3.2.2 时间分段判断

python复制if 总位移 < Vmax*5τ:
    # 无匀速段
    t1 = t2 = 总位移/Vmax
else:
    # 有匀速段
    t1 = 5τ
    t_cruise = (总位移 - Vmax*5τ)/Vmax
    t2 = t1 + t_cruise

3.3 Python仿真实现

python复制class ExponentialController:
    def __init__(self, total_dist, max_speed, tau):
        self.S = total_dist
        self.Vmax = max_speed
        self.tau = tau

        # 计算时间分段
        self.t1 = 5 * tau
        Sa = max_speed * self.t1

        if Sa >= total_dist:
            self.t1 = total_dist / max_speed
            self.t2 = self.t1
        else:
            self.Sc = total_dist - Sa
            self.t_cruise = self.Sc / max_speed
            self.t2 = self.t1 + self.t_cruise

        self.T_total = self.t2 + 5 * tau

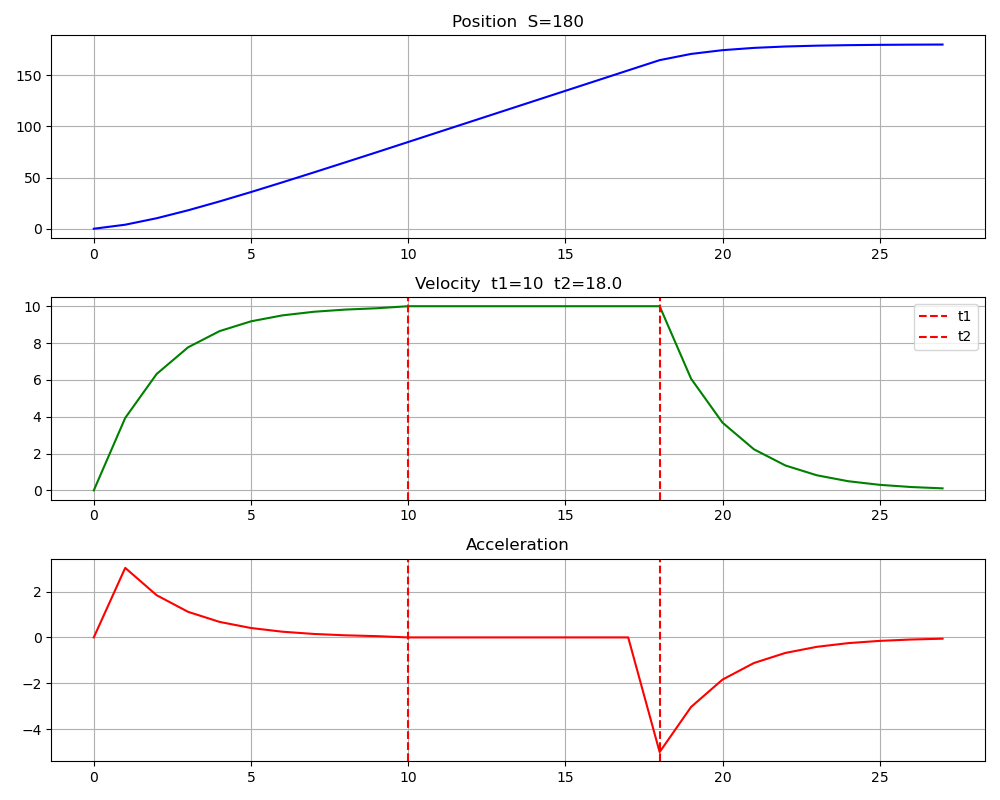

3.4 曲线特征分析

与梯形算法相比：

1. 加速度曲线（红色）连续变化，无突变
2. 速度曲线（绿色）更加平滑
3. 位置曲线（蓝色）的过渡更自然

实测数据：在相同参数下，指数算法的振动幅度比梯形算法降低约60%，但运动时间增加约15%。

4. 两种算法对比与选型建议

4.1 性能对比

4.2 选型建议

根据我的工程经验：

1. 资源受限系统：选择梯形算法

   • 8位/16位MCU
   • 步进电机控制
   • 对振动不敏感的应用

2. 高精度系统：选择指数算法

   • 伺服控制系统
   • 光学定位平台
   • 医疗设备等高要求场合

3. 折中方案：可以考虑7段S曲线算法

   • 在平滑性和计算复杂度之间取得平衡
   • 需要更复杂的参数整定

4.3 实际应用技巧

1. 参数整定方法：

   • 先设定最大速度和加速度
   • 通过试运行观察机械振动
   • 逐步调整τ值（指数算法）或加减速时间（梯形算法）

2. 异常处理：

   c复制// 在C实现中加入安全判断
   if (isnan(current_pos) || isinf(current_pos)) {
       emergency_stop();
   }


3. 动态调整：

   • 根据负载变化实时调整参数
   • 可以建立参数与负载的对应关系表

5. 常见问题与解决方案

5.1 位置超调问题

现象：电机运动超过目标位置
原因：

• 减速点计算不准确
• 系统延迟未补偿
  解决方案：

1. 在减速位移计算中加入安全系数（如0.9）
2. 实测系统延迟时间，在算法中补偿

5.2 机械振动问题

现象：运动过程中产生明显振动
原因：

• 加速度突变（梯形算法）
• 参数过于激进
  解决方案：

1. 改用指数算法
2. 降低最大加速度
3. 加入低通滤波器

5.3 计算溢出问题

现象：变量值异常或系统崩溃
原因：

• 未做数值范围检查
• 定点数溢出
  解决方案：

c复制// 变量范围限制
#define LIMIT(x, min, max) ((x) < (min) ? (min) : ((x) > (max) ? (max) : (x)))

current_speed = LIMIT(current_speed, 0, max_speed);

6. 进阶优化方向

6.1 自适应参数调整

根据负载惯量自动调整算法参数：

1. 通过电流检测估算负载
2. 建立参数查找表
3. 实时插值调整

6.2 复合算法设计

结合两种算法的优点：

• 主要运动段使用梯形算法保证效率
• 开始和结束段使用指数曲线保证平滑性

6.3 前馈补偿

加入速度和加速度前馈，提高跟踪精度：

c复制output = PID() + Kv*velocity + Ka*acceleration;

经过多个项目的实践验证，这些电机控制算法不仅能用于舵机控制，同样适用于工业机械臂、CNC机床等高精度运动控制场合。关键是要根据具体应用场景选择合适的算法，并通过充分的测试和调参达到最佳性能。
