1. 嘉立创EDA元件对齐与分布操作详解
作为一名有五年PCB设计经验的硬件工程师,我深知元件布局对电路板美观性和电气性能的重要性。在实际工作中,我们经常需要将多个元件进行精确对齐和等距分布,这不仅能让板子看起来更专业,还能减少布线时的麻烦。今天我就以嘉立创EDA为例,详细讲解如何实现元件的左右居中对齐和垂直等距分布。
1.1 为什么需要元件对齐
在PCB设计过程中,元件对齐绝不是简单的"面子工程"。良好的元件排列可以:
- 提高布线效率,减少飞线交叉
- 优化信号路径,降低EMI干扰
- 便于后期焊接和维修
- 提升整体设计美观度
以常见的按键开关为例,如果三个开关歪歪扭扭地摆放,不仅影响美观,还会导致走线长度不一致,可能引入信号时序问题。
需要模型API调用? 免费领10W Token,多模型网关一键接入 Claude、DeepSeek 等主流模型。
2. 左右居中对齐操作指南
2.1 准备工作

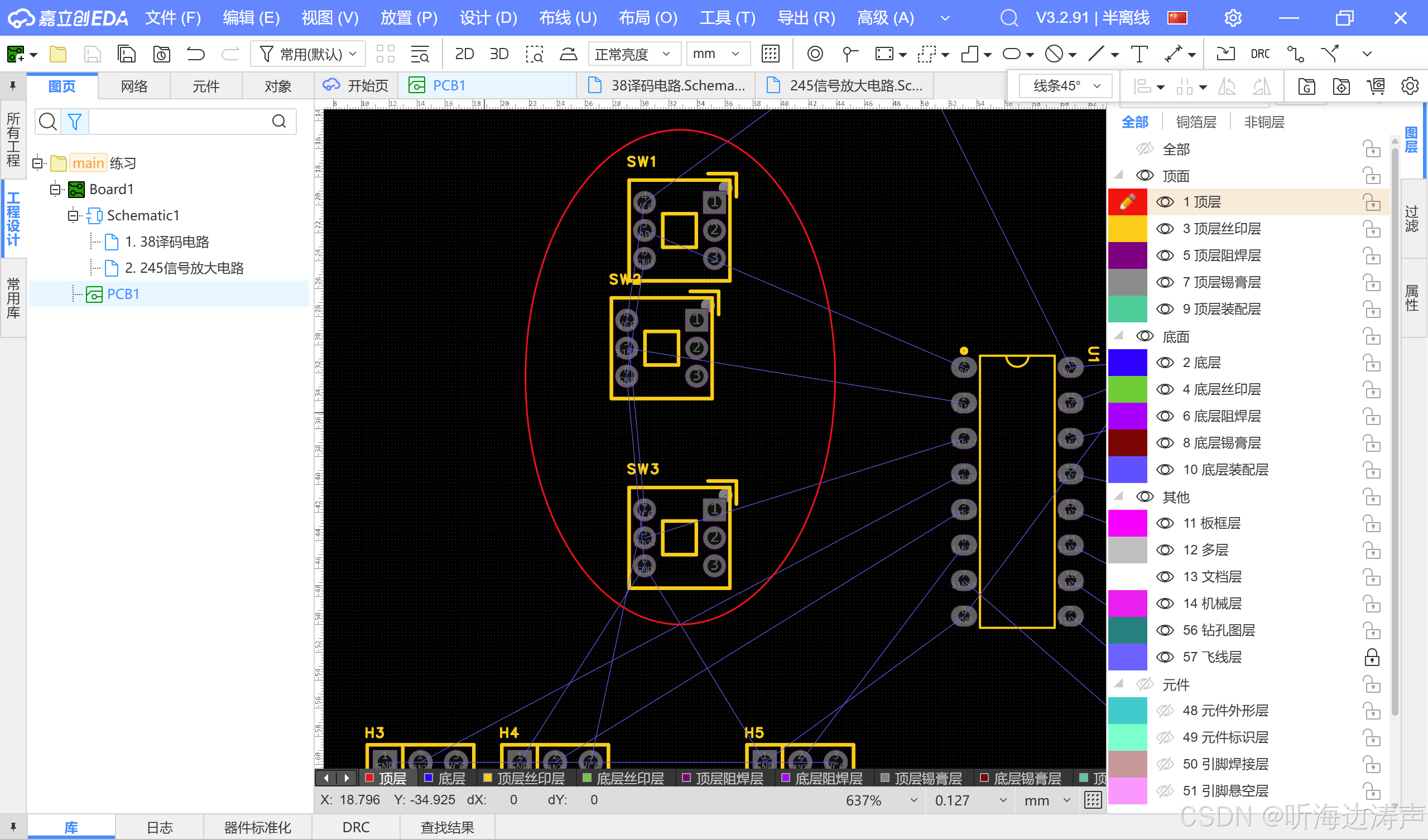

首先打开你的PCB设计文件,找到需要对齐的元件组。在本文示例中,我们有三个需要对齐的开关元件。初始状态下它们的位置是这样的:

提示:在进行对齐操作前,建议先锁定那些不需要移动的元件,避免误操作。可以在元件属性中勾选"锁定位置"选项。
2.2 选择目标元件
用鼠标框选需要对齐的三个开关元件。嘉立创EDA支持多种选择方式:
- 直接鼠标左键拖动框选
- 按住Ctrl键逐个点击选择
- 使用选择工具中的"选择相同元件"功能

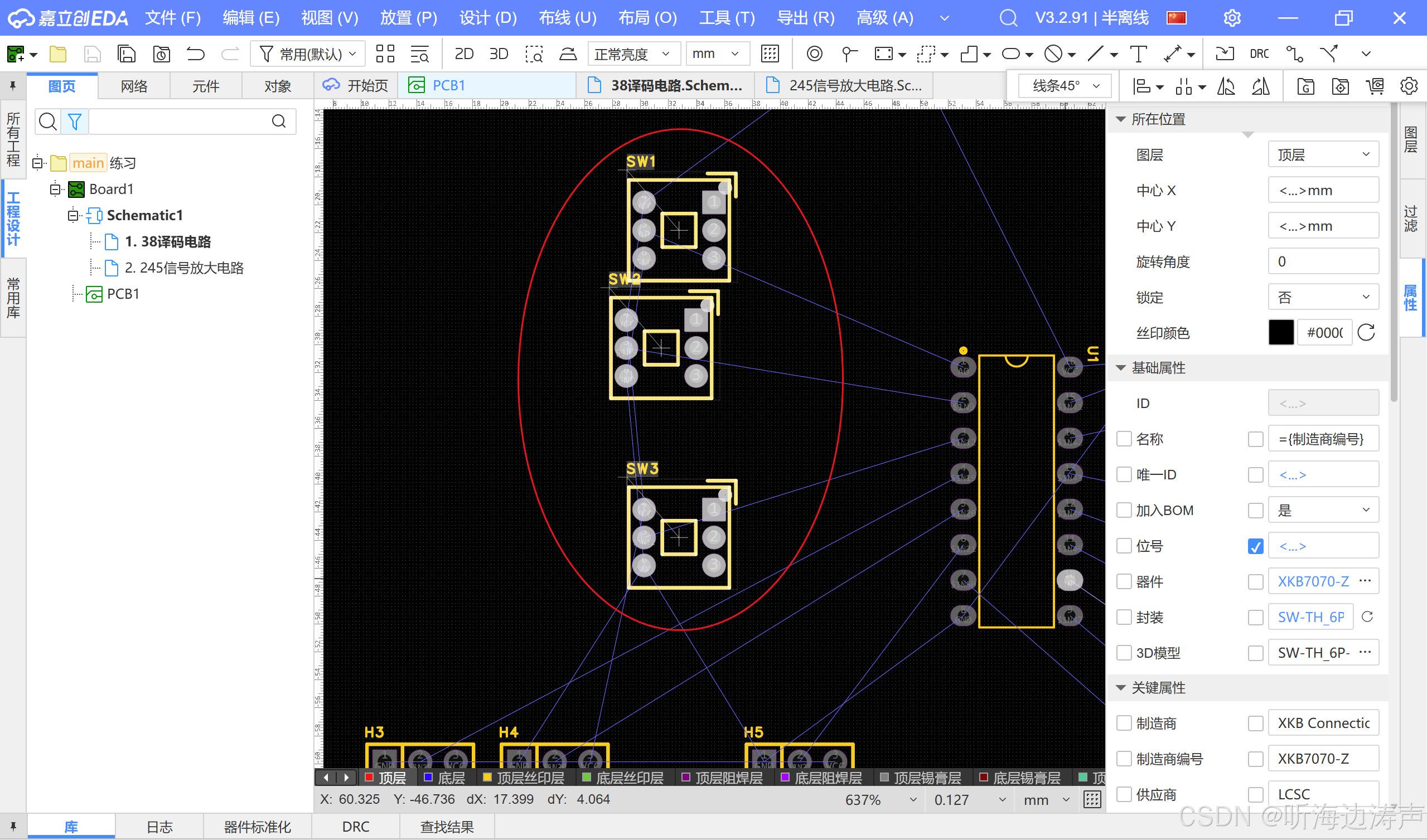

选中后,元件会高亮显示,如下图所示:

2.3 调用对齐工具

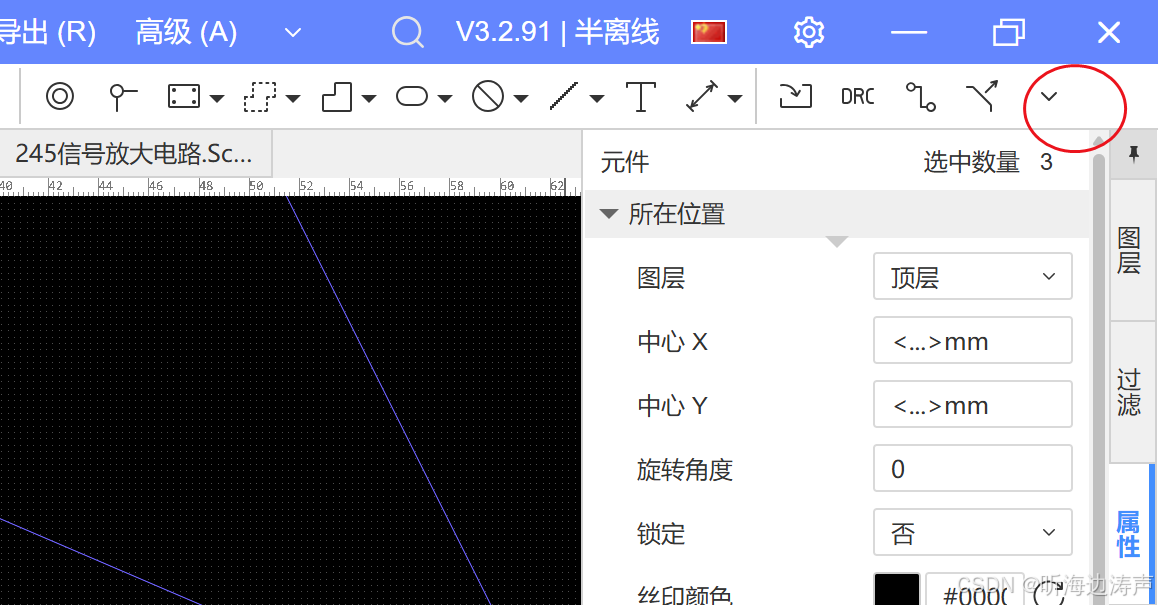

在编辑器右上角找到"更多"下拉菜单(图标通常显示为三个点或向下箭头),点击后会展开更多工具选项:

在展开的菜单中找到"对齐"选项(图标通常显示为几条对齐的线),点击后会显示各种对齐方式:
