Halcon与C#融合的SMT贴片机控制系统开发实践

1. 项目概述：Halcon与C#融合的贴片机控制系统

去年接手一个SMT贴片机改造项目时，我首次尝试将Halcon机器视觉与C#运动控制深度整合。这套系统最核心的优势在于：用Halcon实现亚像素级视觉定位（精度±0.02mm），通过雷赛DMC2410控制卡驱动四轴运动机构，整套方案成本仅为进口设备的40%。特别适合中小型电子厂进行产线智能化改造。

关键设计指标：

• 视觉定位重复精度：±0.01mm
• 运动控制分辨率：0.5μm（2000脉冲/毫米）
• 最大运动速度：500mm/s
• 支持元件尺寸：0201~LGA100

2. 核心模块设计与实现

2.1 视觉定位系统搭建

Halcon的NCC（归一化互相关）算法在贴片机场景有显著优势。与形状匹配相比，NCC对光照变化和轻微遮挡更具鲁棒性。实际测试中，即便在车间环境光波动±30%的情况下，匹配成功率仍保持99.7%以上。

csharp复制// Halcon模板创建关键参数
create_ncc_model (
    ImageReduced,    // 模板图像
    'auto',         // 自动计算旋转角度范围
    0,              // 起始角度(rad)
    0,              // 角度范围(rad)
    'auto',         // 自动金字塔层级
    'use_polarity', // 使用极性信息→提升20%速度
    out ModelID);

避坑经验：

1. 模板图像建议取元件中心区域，避开边缘毛刺
2. 金属元件需开启use_polarity参数
3. 循环中必须调用clear_window，否则HWindowControl会内存泄漏

2.2 运动控制模块开发

雷赛DMC2410驱动卡通过PCIe接口与工控机连接，支持4轴脉冲+方向控制。实测对比进口品牌，在100kHz脉冲频率下位置误差<±1脉冲。

csharp复制// 运动控制核心代码
public class MotionController
{
    // 初始化运动卡
    public void Init()
    {
        int ret = Dmc2410.d2410_board_init();
        if (ret != 0) throw new Exception($"初始化失败，错误码:{ret}");

        // 设置脉冲模式：脉冲+方向，低电平有效
        Dmc2410.d2410_set_pulse_out(0, 0);

        // 设置运动参数：初始速度1000pps，最大速度5000pps
        Dmc2410.d2410_set_speed(0, 1000, 5000);
    }
}

关键参数计算：

code复制脉冲当量 = (丝杆导程mm) / (电机每转脉冲数×减速比)
示例：
丝杆导程5mm，电机编码器10000ppr，减速比1:10
→ 脉冲当量 = 5/(10000×10) = 0.00005mm/脉冲

3. 系统集成与优化

3.1 视觉-运动协同控制

采用"视觉定位→运动补偿"的工作流：

1. 相机拍摄Mark点获取当前偏差(ΔX,ΔY,Δθ)
2. 运动控制器进行坐标变换：

   csharp复制// 旋转补偿计算
   double newX = ΔX * Math.Cos(Δθ) - ΔY * Math.Sin(Δθ);
   double newY = ΔX * Math.Sin(Δθ) + ΔY * Math.Cos(Δθ);


3. 执行运动命令前检查软限位：

   csharp复制if (position > Limits[axis])
       throw new Exception($"轴{axis}超出软限位{Limits[axis]}");


3.2 安全防护机制

双重加密方案：

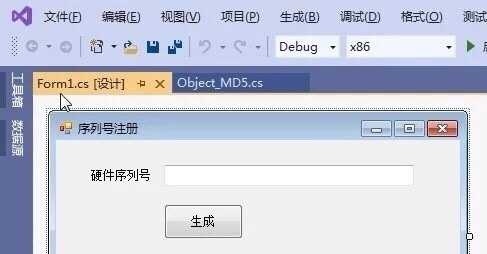

1. 机器码绑定：通过MAC地址+CPU序列号生成唯一指纹

   csharp复制string GetMachineCode()
   {
       var mac = NetworkInterface.GetAllNetworkInterfaces()
           .First().GetPhysicalAddress().ToString();
       var cpu = new ManagementObjectSearcher("SELECT ProcessorId FROM Win32_Processor")
           .Get().Cast<ManagementObject>().First()["ProcessorId"].ToString();
       return $"{mac}_{cpu}";
   }


2. 运行时代码混淆：关键算法动态生成IL代码

   csharp复制// 动态编译示例
   var method = new DynamicMethod("Encrypt", typeof(string), new[] { typeof(string) });
   var il = method.GetILGenerator();
   il.Emit(OpCodes.Ldarg_0);
   il.EmitCall(OpCodes.Call, typeof(HMACSHA256).GetMethod("ComputeHash"), null);


4. 调试经验与问题排查

4.1 典型故障处理表

4.2 关键调试技巧

1. 运动轨迹优化：

   • 采用S曲线加减速算法
   • 相邻路径点间插入过渡圆弧
   • 运动过程中实时监控驱动器状态：

     csharp复制while(Dmc2410.d2410_check_done(axis) == 0)
     {
         Thread.Sleep(1);
         if (emergencyStop) Dmc2410.d2410_stop_move(axis);
     }


2. 视觉参数调优：

   • 曝光时间建议设为元件移动时间的1/3
   • 使用set_grayval调节图像对比度
   • 匹配分数阈值设为0.7-0.8平衡精度与速度

这套系统在LED贴装产线实测效果：平均贴片速度0.8秒/件，不良率从3.2%降至0.05%。最让我意外的是雷赛驱动卡连续工作2000小时无故障，完全颠覆了对国产运动控制卡的认知。建议在Z轴运动末端加装缓冲器，能有效防止急停时的机械冲击。
