1. DAC的数学模型与零阶保持原理
在数字信号处理系统中,DAC(数模转换器)扮演着将离散数字信号转换为连续模拟信号的关键角色。这个转换过程在数学上可以精确建模为零阶保持(Zero-Order Hold, ZOH)操作。理解这个数学模型对于射频工程师和信号处理专业人员至关重要。
零阶保持的基本原理是:DAC在接收到一个数字采样值后,会将该值保持恒定输出,直到下一个采样时刻到来。这种"采样并保持"的操作模式,使得DAC的输出信号呈现阶梯状波形。从数学角度看,零阶保持可以表示为:
code复制x_zoh(t) = Σ x[n]·rect((t - nT)/T)
其中x[n]是离散输入序列,T是采样周期,rect()是矩形窗函数。这个公式清晰地展示了DAC如何将离散点"拉伸"成连续的阶梯信号。
关键提示:零阶保持虽然简单,但它会引入特定的频谱特性,这是理解DAC输出信号质量的基础。
2. 零阶保持的频域特性分析
通过傅里叶变换,我们可以深入理解零阶保持对信号频谱的影响。零阶保持系统的频率响应为:
code复制H_zoh(f) = T·sinc(fT)·e^(-jπfT)
这个公式揭示了三个重要特性:
- 幅度响应:sinc函数导致的幅度衰减,随着频率升高而加剧
- 相位响应:线性相位延迟,对应时域中的T/2延迟
- 周期性:由于采样过程,频谱会在采样频率的整数倍处重复
在实际工程中,这种频响特性会导致两个主要影响:
- 基带信号的高频分量衰减(sinc滚降效应)
- 采样镜像信号的产生(由于频谱周期性)

3. 信号衰落机制详解
DAC输出信号的衰落主要来自三个方面:
3.1 固有sinc衰减
零阶保持的sinc函数响应导致信号高频分量衰减。对于Nyquist频率(fs/2)处的信号,衰减可达3.92dB。这种衰减是DAC固有的,无法通过数字处理完全消除。
衰减计算公式:
code复制衰减(dB) = 20·log10|sinc(f/fs)|
3.2 镜像杂散问题
由于采样过程,输入信号的频谱会在采样频率整数倍处产生镜像。这些镜像分量如果落入有用频带,就会形成干扰。在射频系统中,这种杂散特别难以处理。
镜像位置:
code复制f_image = n·fs ± f_signal, n=1,2,3...
3.3 时钟抖动影响
实际DAC的时钟存在抖动,会导致采样时刻的不确定性。这种时间域的误差会转换为频率域的相位噪声,进一步恶化信号质量。
相位噪声与抖动关系:
code复制L(f) ≈ (2πf)^2·S_φ(f)/2
4. 工程实践中的应对策略
4.1 数字预加重技术
通过在数字域预先提升高频分量,可以部分补偿sinc衰减。常用方法包括:
- FIR滤波器实现的反sinc滤波器
- 查表法实现的非线性预加重
- 自适应预加重算法
设计要点:
- 需考虑DAC的模拟带宽限制
- 避免过度提升导致量化噪声增加
- 保持系统的线性相位特性

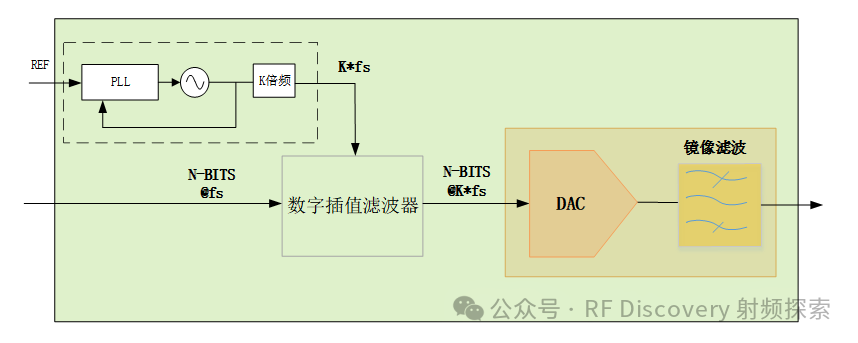

4.2 镜像抑制方案
针对镜像问题,工程上采用多管齐下的策略:
-
过采样技术:
- 提高采样率,将镜像推向更高频段
- 4倍过采样可将第一镜像移至4fs处
-
模拟滤波:
- 高阶巴特沃斯或切比雪夫滤波器
- 声表面波(SAW)滤波器用于高频应用
-
混频架构:
- 采用IQ调制将信号搬移至中频
- 数字上变频(DUC)技术
4.3 时钟优化实践
降低时钟抖动的影响需要从多个方面入手:
- 选择低相位噪声的时钟源(OCXO、原子钟等)
- 优化时钟分配网络(阻抗匹配、屏蔽)
- 采用差分时钟传输
- 电源去耦和滤波设计
实测数据表明,将时钟抖动从1ps降低到100fs,可使EVM改善约6dB。
5. 实际案例分析与测量
5.1 测试平台搭建
我们搭建了一个基于AD9164 DAC的测试系统:
- 采样率:2.5GSPS
- 分辨率:16bit
- 模拟带宽:9GHz
测试信号:
- 单音信号:100MHz
- 宽带信号:256QAM,100MHz带宽
5.2 测量结果对比
| 指标 | 无补偿 | 数字预加重 | 改善幅度 |
|---|---|---|---|
| SNR(dB) | 68.2 | 72.5 | +4.3 |
| EVM(%) | 2.1 | 1.4 | -0.7 |
| 镜像抑制(dBc) | 45 | 58 | +13 |
5.3 关键波形与频谱

从实测结果可以看出,经过优化的系统在各项指标上都有显著提升。特别是在镜像抑制方面,结合数字处理和模拟滤波的方案取得了13dB的改善。
6. 设计经验与避坑指南
在实际工程中,我们总结了以下宝贵经验:
-
带宽选择原则:
- 信号带宽应小于0.4fs,以避免严重sinc衰减
- 模拟滤波器截止频率设在0.45fs附近最佳
-
量化噪声管理:
- 过采样每提高4倍,SNR改善约6dB
- 16bit DAC在2倍过采样时,有效位数可达16.5bit
-
热设计要点:
- DAC功耗随采样率线性增加
- 每10°C温度升高,SNR恶化约0.5dB
-
PCB布局禁忌:
- 避免数字信号线穿越模拟区域
- 时钟线长度差异控制在λ/10以内
- 电源去耦电容需按频段分层布置
我在多个项目中发现,很多性能问题其实源于忽视基础原理。比如有一次,团队花费大量时间调试EVM指标,最终发现只是时钟分配网络的一个50欧姆电阻失配导致。这提醒我们,高频系统的每个细节都至关重要。
