1. 工业电流信号转换的核心需求
在工业自动化领域，4-20mA电流信号传输堪称经典方案。这种传输方式具有抗干扰能力强、传输距离远（可达数百米）、线路损耗影响小等显著优势。我经手过的石油化工、水处理等项目中，90%以上的压力、温度、流量传感器都采用这种信号制式。
但问题来了——现代微控制器（MCU）的ADC模块通常只能测量电压信号。以STM32F103为例，其内置12位ADC的参考电压一般为3.3V，意味着我们需要将4-20mA电流先转换为0-3.3V的电压信号。这个转换过程需要解决三个关键问题：
- 电流-电压线性转换：通过精密采样电阻将电流信号转化为电压信号
- 零点偏移消除：4mA对应0V输出，而非直接转换得到的非零电压
- 量程适配：将20mA对应的电压精确放大到目标量程（如3.3V/5V/10V）
提示：工业标准采用4mA而非0mA作为信号下限，既能为传感器提供工作电流（两线制传感器），又能检测线路断线故障（电流<4mA即报警）
2. 电路模块深度解析

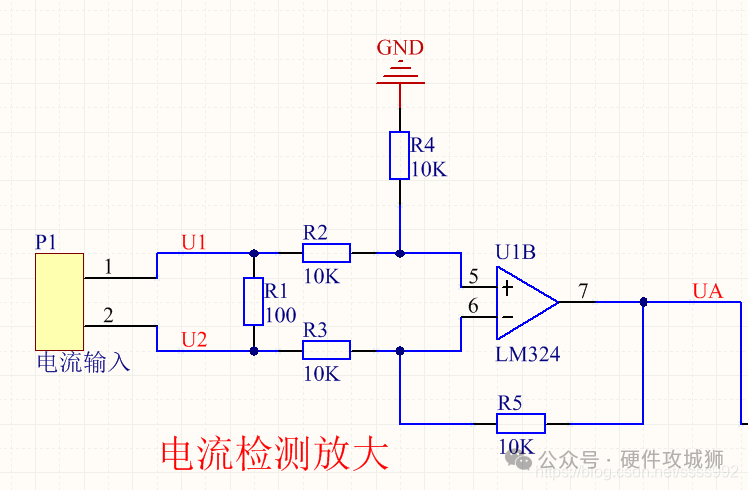

2.1 电流-电压转换核心电路
电路中的U1B构成差分放大电路，其本质是减法器。通过精密匹配的电阻网络（R3=R4=R5=R6=10kΩ），实现输出电压UA=U1-U2。当20mA电流流经100Ω采样电阻R1时：
UA = I×R1 = 20mA × 100Ω = 2V
这个设计有三大精妙之处：
- 采用差分输入消除共模干扰（工业现场常见）
- 100Ω电阻值平衡功耗（P=I²R=0.04W）与信号幅度
- 运放缓冲确保高输入阻抗，不影响传感器输出

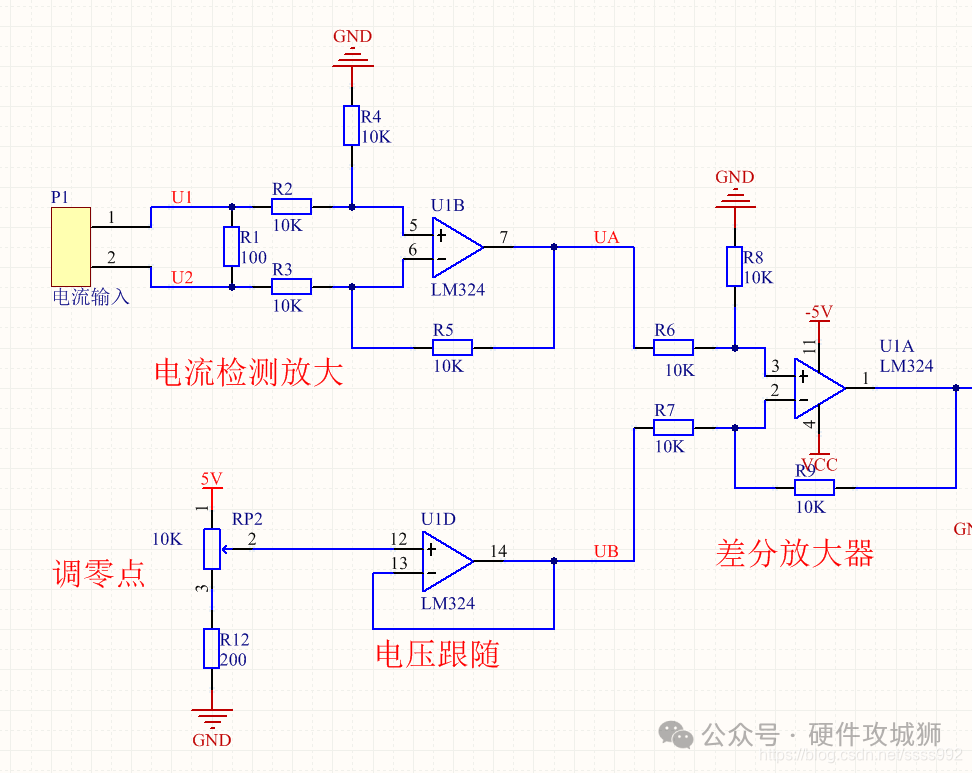

2.2 零点校准电路设计
U1A构成第二级减法器，U1D作为电压跟随器提供可调偏置电压。当输入4mA时：
- UA = 4mA × 100Ω = 0.4V
- 调节RP2使UB = 0.4V
- U1A输出 = UA - UB = 0V
实际调试技巧：
- 使用多圈电位器（如3296型）提高调节精度
- 先短接输入，用精密电压源模拟4mA对应的0.4V
- 调试时监测U1D输出，确保其稳定性（电压波动<1mV）

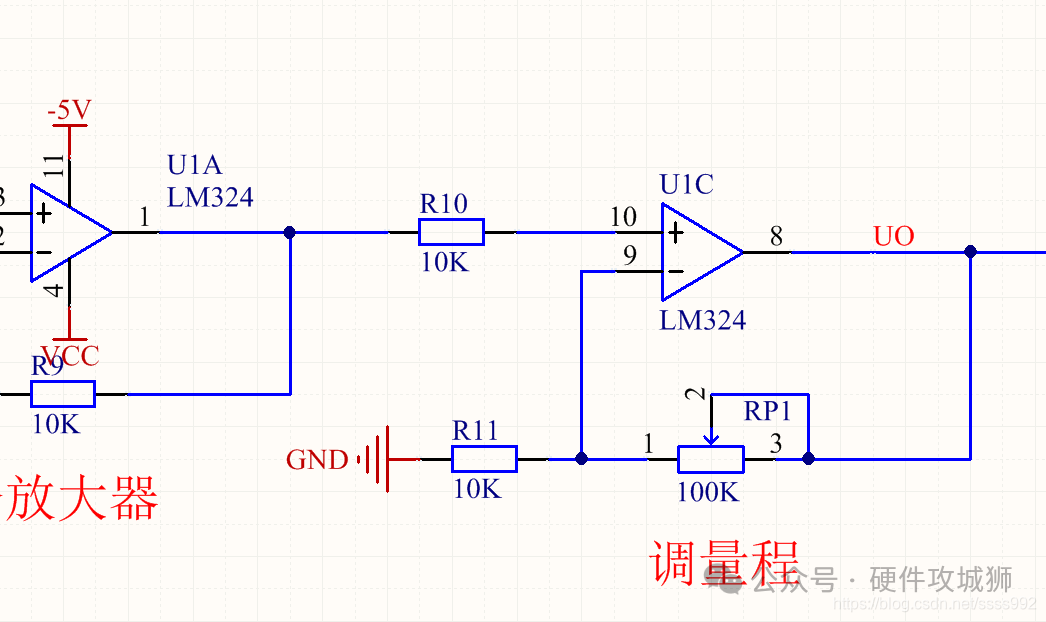

2.3 量程放大电路实现
U1C构成同相放大电路，其增益公式为：
Gain = 1 + RP1/R7
假设目标量程5V，20mA输入时：
- 初级输出 = 2V - 0.4V = 1.6V
- 需要增益 = 5V/1.6V ≈ 3.125
- 设R7=10kΩ，则RP1≈21.25kΩ
实测中要注意：
- 选用低温度系数电阻（如±25ppm/℃）
- 运放选择需考虑带宽（GBW>1MHz）和失调电压（<500μV）
- 布局时注意反馈电阻靠近运放引脚

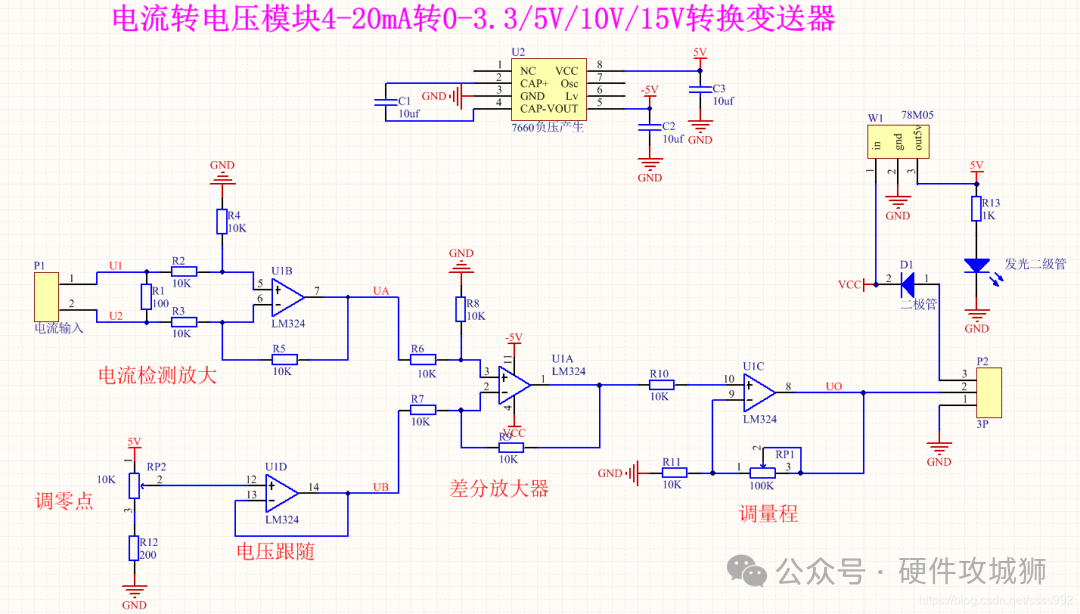

3. 完整电路实现与调试
3.1 系统整合方案
完整电路工作流程：
- 电流输入→差分采样（U1B）
- 零点补偿（U1A）
- 量程放大（U1C）
- 最终输出（0-5V/10V/15V）
关键器件选型建议：
- 运放：OP07（低失调）、TL082（JFET输入）
- 电阻：0.1%精度金属膜电阻
- 电位器：多圈精密可调电阻
- 电源：建议±15V供电（单电源需选用轨到轨运放）
3.2 校准步骤详解
零点校准：
- 输入4mA标准电流（可用Fluke 787校准源）
- 测量U1A输出端电压
- 调节RP2使输出电压为0±1mV
- 锁定RP2（点胶固定）
满量程校准：
- 输入20mA标准电流
- 测量最终输出电压
- 调节RP1使输出为5.000V（或目标量程）
- 温度老化24小时后复校
重要提示：校准顺序必须先调零再调量程，反向操作会导致零点漂移！
4. 工程实践中的关键问题
4.1 电源设计要点
供电电压需满足：
Vcc > Vout_max + 2V
例如：
- 输出0-5V → 供电≥7V
- 输出0-10V → 供电≥12V
- 输出0-15V → 供电≥17V
建议方案：
- 采用DC-DC模块+线性稳压组合
- 增加π型滤波（10μF+100Ω+0.1μF）
- 每个运放电源引脚加0.1μF去耦电容
4.2 常见故障排查
| 故障现象 | 可能原因 | 解决方案 |
|---|---|---|
| 输出跳动 | 电源不稳 | 检查去耦电容，示波器观测纹波 |
| 零点漂移 | 电阻温漂 | 更换低温漂电阻，避免靠近发热元件 |
| 线性度差 | 运放饱和 | 确认输入信号未超运放共模范围 |
| 量程不准 | 电位器接触不良 | 更换高质量电位器，清洁触点 |
4.3 EMC设计建议
工业环境需特别注意：
- 输入级加TVS二极管（如SMBJ5.0A）
- 信号线采用双绞屏蔽线
- 金属外壳良好接地
- 关键信号线预留磁珠位置
实测数据对比（加/不加EMC措施）：
- 脉冲群抗扰度：±1kV → ±4kV
- 静电放电：±2kV → ±8kV
- 辐射干扰：降低15dB以上
5. 进阶设计技巧
5.1 多量程自动切换
通过模拟开关（如CD4051）实现：
- 切换反馈电阻改变增益
- 单片机控制量程选择
- 软件自动识别输入范围
5.2 数字校准方案
替代电位器的现代方法：
- 使用数字电位器（如AD5172）
- 增加EEPROM存储校准参数
- 上位机软件校准界面
5.3 温度补偿技术
高精度场合需要：
- 在PCB上安装温度传感器（如DS18B20）
- 建立温度-漂移补偿曲线
- 软件实时补偿（需MCU支持）
实测效果对比：
- 未补偿：±0.5%FS（-40~85℃）
- 补偿后：±0.05%FS（同温区）
在最近某污水处理厂的pH值监测系统改造中，采用这种方案后，信号转换稳定性从原来的每周需人工校准，提升到连续6个月漂移不超过0.1%。特别要注意的是，在湿度大的环境中，建议对所有电位器和接插件做防潮处理（如喷涂三防漆），这是我用两批次电路板失效换来的经验。
