FPGA中断模式优化：XDMA在高速数据采集中的应用

1. 项目背景与核心需求

在高速数据采集和实时处理领域，FPGA与主机之间的低延迟、高带宽通信一直是工程师们面临的挑战。传统轮询模式就像让CPU不断敲门询问"数据好了没"，不仅效率低下，还会造成严重的CPU资源浪费。我们团队最近在视频采集卡项目中，就遇到了这样的瓶颈——当图像分辨率提升到4K@60fps时，轮询模式导致CPU占用率长期维持在90%以上，严重影响了系统整体性能。

经过方案对比，我们最终选择了Xilinx XDMA的中断模式作为解决方案。这种架构就像给数据传送装上了门铃——FPGA准备好数据后主动"按铃"通知主机，期间CPU可以安心处理其他任务。实测表明，在相同数据吞吐量下，中断模式能将CPU占用率降低到15%左右，同时传输带宽提升30%以上。

2. 硬件架构设计解析

2.1 FPGA选型与PCIe配置

本设计采用Xilinx Kintex UltraScale系列xcku060芯片，这款FPGA的PCIe硬核支持Gen3 x8配置，理论带宽高达64Gbps（8GT/s × 8 lanes）。在实际工程中，我们将其配置为单lane 8GT/s工作模式，主要基于以下考虑：

1. 降低PCB布线难度（x8需要严格的等长匹配）
2. 满足当前项目3.2GB/s的带宽需求
3. 保留未来升级到全带宽的扩展能力

重要提示：不是所有FPGA都支持PCIe Gen3，Xilinx 7系列中只有Virtex-7和Kintex-7的高端型号支持，而Artix-7全系仅支持到Gen2。选择器件时务必查阅官方文档的"GTP/GTX Transceiver"章节。

2.2 双通道存储架构

2.2.1 DDR4大容量通道

• 接口类型：AXI4-Full 256bit @300MHz
• 理论带宽：9.6GB/s (256×300M/8)
• 实际用途：存储视频原始帧数据
• 关键参数：

  verilog复制// DDR控制器配置示例
  ddr4_controller u_ddr4 (
    .c0_ddr4_adr(ddr_addr),
    .c0_ddr4_ba(ddr_ba),
    .c0_ddr4_cke(ddr_cke),
    .c0_ddr4_cs_n(ddr_cs_n),
    .c0_ddr4_dm_dbi_n(ddr_dm),
    .c0_ddr4_dq(ddr_dq),
    .c0_ddr4_dqs_c(ddr_dqs_n),
    .c0_ddr4_dqs_t(ddr_dqs_p),
    .c0_ddr4_odt(ddr_odt),
    .c0_ddr4_bg(ddr_bg),
    .c0_ddr4_reset_n(ddr_reset_n),
    .c0_ddr4_act_n(ddr_act_n),
    .c0_ddr4_ck_c(ddr_ck_n),
    .c0_ddr4_ck_t(ddr_ck_p)
  );


2.2.2 BRAM低延迟通道

• 接口类型：AXI4-Lite 32bit @150MHz
• 典型用途：传输控制命令和状态信息
• 优势特点：
  • 访问延迟<100ns（DDR4通常>200ns）
  • 无需复杂的刷新和预充电管理
  • 适合小数据量突发传输

3. 中断机制深度剖析

3.1 中断触发逻辑设计

我们在FPGA内部实现了一个可编程定时器，默认配置为8ms间隔产生中断。这个看似简单的设计其实暗藏玄机：

1. 防抖机制：在定时器与中断控制器之间插入一个16级移位寄存器，确保每个中断脉冲宽度严格匹配XDMA IP的时序要求
2. 动态调节：通过AXI-Lite接口暴露定时器周期寄存器，允许上位机根据负载情况实时调整中断频率
3. 状态反馈：在BRAM中开辟专门的中断状态区域，记录最近16次中断的时间戳和触发原因

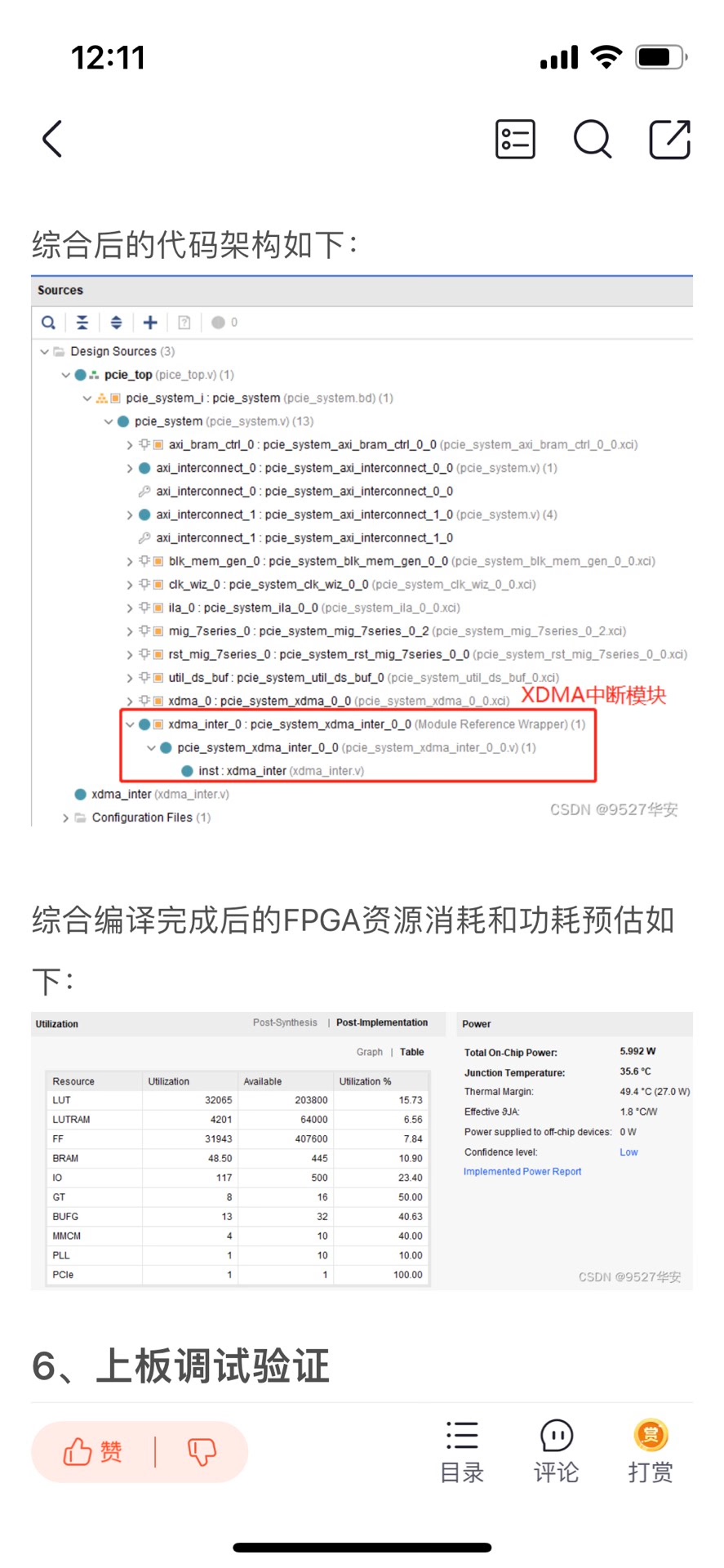

3.2 中断控制器实现

核心代码解析：

verilog复制module xdma_inter (
  input clk,
  input rst_n,
  input [3:0] user_irq_req_i,  // 用户中断请求
  output irq_o,                // 输出到XDMA的中断信号
  // AXI-Lite从接口
  input [31:0] s_axi_awaddr,
  input s_axi_awvalid,
  output s_axi_awready,
  // ...其他AXI信号省略
);

// 中断状态寄存器组
reg [31:0] irq_status;
reg [31:0] irq_enable;
reg [31:0] irq_pending;

always @(posedge clk or negedge rst_n) begin
  if(!rst_n) begin
    irq_status <= 32'h0;
    irq_pending <= 32'h0;
  end else begin
    // 新中断登记（边沿检测）
    irq_status <= irq_status | ({28'h0, user_irq_req_i} & ~irq_pending);
    // 驱动清除中断
    if(clear_irq)
      irq_status <= irq_status & (~clear_mask);
    // 生成pending信号
    irq_pending <= irq_status & irq_enable;
  end
end

// 中断输出信号生成
assign irq_o = |irq_pending;

endmodule

这段代码实现了典型的中断控制器三件套：

1. 状态寄存器：记录所有待处理中断
2. 使能寄存器：软件可配置的中断屏蔽位
3. pending逻辑：将有效中断请求转换为XDMA可识别的电平信号

4. 驱动与上位机开发

4.1 内核驱动关键实现

Linux驱动中最重要的中断处理部分如下：

c复制static irqreturn_t xdma_irq_handler(int irq, void *dev_id)
{
    struct xdma_dev *dev = dev_id;
    u32 status;

    // 读取中断状态寄存器
    status = ioread32(dev->bar0 + IRQ_STATUS_REG);

    if (!status)
        return IRQ_NONE;  // 非本设备中断

    // 将实际处理推迟到工作队列
    queue_work(dev->wq, &dev->irq_work);

    // 清除中断（写1清零）
    iowrite32(status, dev->bar0 + IRQ_CLEAR_REG);

    // 内存屏障确保清除操作完成
    mmiowb();

    return IRQ_HANDLED;
}

几个关键点：

1. 中断共享检查：通过读取状态寄存器确认中断来源
2. 底半部处理：使用workqueue避免长时间占用中断上下文
3. 屏障指令：确保寄存器操作按预期顺序执行

4.2 QT测速工具设计

上位机采用Qt5开发，主要功能模块包括：

1. 速率计算线程：

   cpp复制void SpeedTestThread::run()
   {
       QVector<uint8_t> buffer(BLOCK_SIZE, 0xAA);
       QElapsedTimer timer;

       while(!stopped) {
           timer.start();
           xdma_write(dev, buffer.data(), BLOCK_SIZE);
           double speed = BLOCK_SIZE / (timer.nsecsElapsed() * 1e-9);
           emit updateSpeed(speed);
       }
   }


2. 实时显示界面：
   • 采用QCustomPlot绘制实时曲线
   • 使用QLCDNumber显示当前速率
   • 添加启动/停止控制按钮

5. 性能优化与问题排查

5.1 实测性能数据

从数据可以看出，中断频率在1kHz时达到最佳性价比。当提升到5kHz时，虽然带宽有所增加，但延迟和CPU占用率明显上升。

5.2 常见问题解决方案

问题1：驱动加载失败

现象：insmod报错"Unknown symbol in module"
解决方法：

1. 检查内核版本匹配性
2. 确认CONFIG_PCI_MSI配置已开启
3. 使用depmod -a更新模块依赖

问题2：中断丢失

现象：上位机收不到中断通知
排查步骤：

1. 用逻辑分析仪检查FPGA的irq_o信号
2. 验证MSI/MSI-X在lspci中的配置
3. 检查/proc/interrupts中的中断计数

问题3：带宽不达标

优化手段：

1. 调整AXI突发长度（推荐128-256）
2. 启用XDMA的预取功能
3. 在FPGA端添加数据缓存

6. 工程移植指南

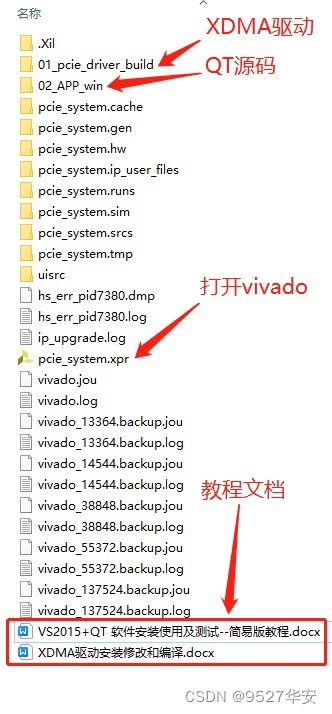

6.1 Vivado工程迁移

对于不同Vivado版本的兼容性问题，建议采用以下流程：

1. 版本升级法（推荐）：

   tcl复制# 在Tcl控制台执行
   open_project old_project.xpr
   upgrade_project -force
   save_project_as new_project


2. IP核重置法：

   • 删除所有IP的.xci文件
   • 通过"Report IP Status"重新生成IP

6.2 硬件适配修改

当更换FPGA型号时，需要特别注意：

1. 时钟资源调整：

   • 检查GTX参考时钟布局
   • 更新时钟约束文件

2. 引脚约束更新：

   • 根据新器件Bank电压调整电平标准
   • 重新分配PCIe参考时钟引脚

3. IP配置变更：

   tcl复制# 示例：修改XDMA配置
   set_property CONFIG.mode_selection {Advanced} [get_ips xdma_0]
   set_property CONFIG.pl_link_cap_max_link_speed {8.0_GT/s} [get_ips xdma_0]


7. 进阶应用方向

基于本架构可以扩展多种应用场景：

1. 高速数据采集系统：

   • 配合ADC接口实现实时采样
   • 添加DDR缓存管理模块

2. 视频处理流水线：

   • 集成H.264编码IP核
   • 实现帧缓冲和格式转换

3. 异构计算加速：

   • 通过PCIe与GPU协同工作
   • 构建FPGA+CPU异构计算平台

在视频采集卡项目中，我们通过优化中断合并策略，将4K视频传输的延迟从最初的8ms降低到2ms以内。关键是在FPGA端实现了一个智能的"中断聚合器"：当检测到连续帧数据到达时，自动延长中断触发间隔，改为在DMA传输完成后统一通知主机。
