STM32调试常见问题：ST-Link连接错误分析与解决

1. 问题现象与初步排查

最近在调试STM32开发板时遇到了一个让人头疼的问题：使用ST-Link下载程序时，Keil MDK环境频繁弹出"Error while accessing a target resource. Resource perhaps not available or a wrong access was attempted"的错误提示。这个报错表面看起来像是目标芯片无法访问，但实际解决过程却让我走了不少弯路。

最初遇到这个问题时，我尝试了最直接的解决方案——更换ST-Link调试器。手头有三个不同版本的ST-Link（V2、V2-1和V3SET），但奇怪的是，无论换哪个调试器，问题依旧存在。这让我意识到问题可能不在调试器本身。

一个偶然的发现是：如果在点击下载按钮前先按住开发板的复位键，然后在Keil开始下载的瞬间松开复位键，程序就能正常烧录。这个现象强烈暗示着复位时序可能是问题的关键。作为嵌入式开发者，我们都知道复位信号对MCU的重要性，但为什么ST-Link在这种情况下会如此敏感？

2. 问题根源深度分析

2.1 复位电路与调试接口的交互机制

STM32的调试接口（SWD或JTAG）与复位引脚有着密切的关联。当调试器尝试连接目标芯片时，它会先通过复位信号将MCU置于已知状态。标准的四线SWD连接（VCC、GND、SWDIO、SWCLK）依赖调试器内部产生的复位脉冲，但这种软复位在某些情况下可能不够可靠。

我查阅了STM32的参考手册，发现调试接口在以下情况下可能无法正常访问：

1. 芯片处于低功耗模式（如调用了__WFI()或__WFE()指令）
2. 时钟配置错误导致调试接口时钟未启用
3. 复位信号不完整或受到干扰
4. 电源不稳定导致芯片工作异常

2.2 常见故障原因解析

根据我的实际调试经验，这个问题通常由以下几个原因导致：

1. 引导配置错误：BOOT0/BOOT1引脚配置不当可能导致芯片运行在系统存储器模式而非主闪存模式，使得调试器无法正确访问用户代码区。检查开发板上的BOOT跳线帽是否设置在正确位置（通常BOOT0=0，BOOT1=x）。

2. 低功耗模式影响：如果在初始化代码中过早地进入了低功耗模式（如调用__WFI()），调试接口可能被禁用。建议在开发阶段注释掉所有低功耗相关代码，待基本功能调试完成后再添加。

3. 物理连接问题：

   • 杜邦线接触不良（特别是SWDIO和SWCLK线）
   • 复位电路设计不合理（如缺少适当的上拉电阻和滤波电容）
   • 电源不稳定（纹波过大或电压不足）

4. 调试接口配置：Keil中的调试器设置不当，如未正确选择SWD模式、速度设置过高、或未启用"Connect under reset"选项。

3. 系统解决方案与实操步骤

3.1 硬件连接优化

最彻底的解决方案是采用五线调试连接法，即在标准四线SWD基础上增加NRST连接：

1. 准备5根优质杜邦线（建议使用镀金接头的）
2. 连接方式：
   • ST-Link VCC → 开发板3.3V（注意：仅当开发板需要外部供电时）
   • ST-Link GND → 开发板GND
   • ST-Link SWDIO → 开发板SWDIO（通常PA13）
   • ST-Link SWCLK → 开发板SWCLK（通常PA14）
   • ST-Link NRST → 开发板NRST

重要提示：某些ST-Link版本的NRST引脚可能标记为RESET或RST，请仔细核对调试器丝印。

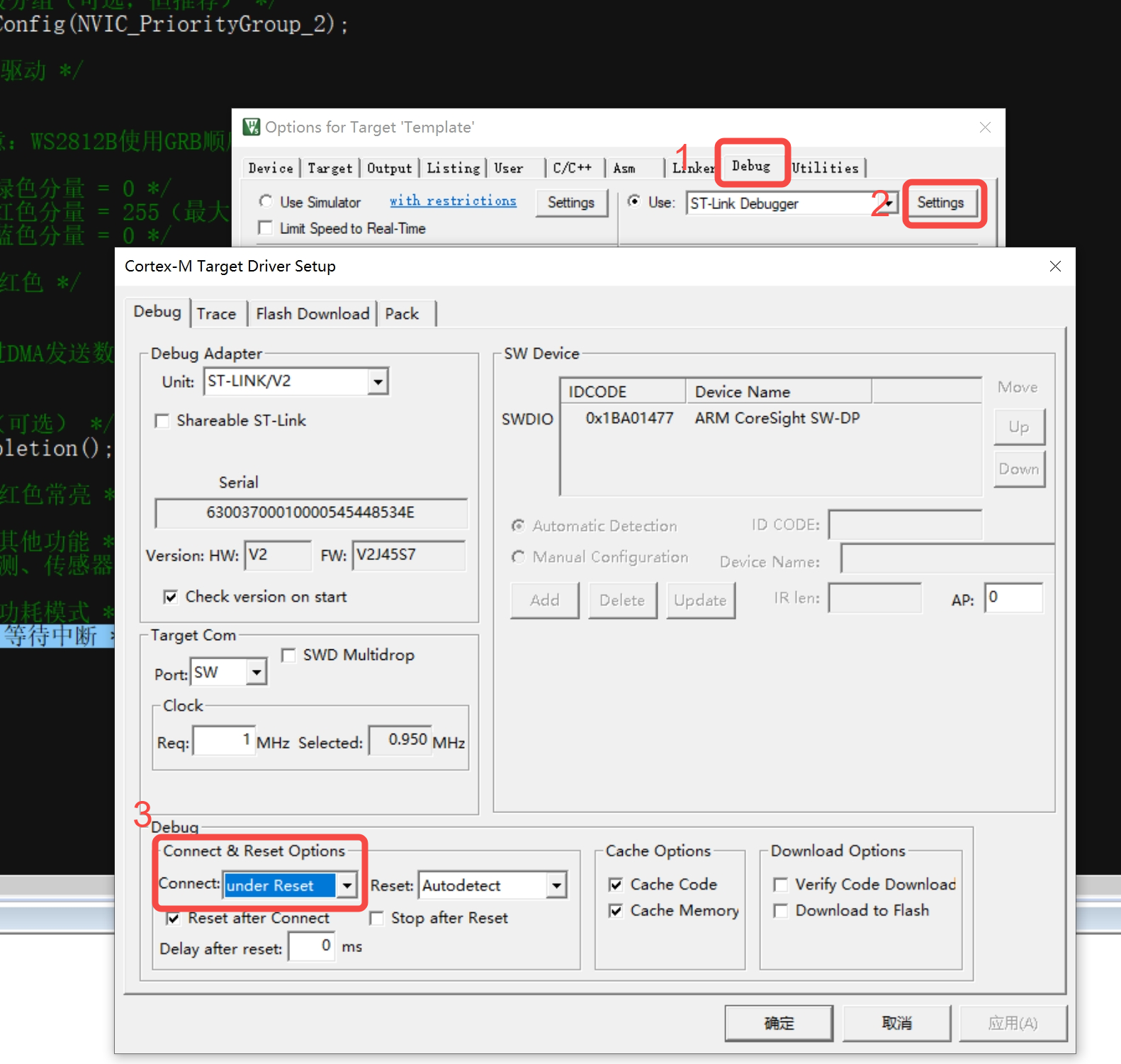

3.2 Keil MDK配置调整

1. 打开Options for Target → Debug选项卡
2. 选择你的ST-Link调试器，点击Settings
3. 在Debug子选项卡中：
   • 确认Protocol设置为SW
   • 将Max Clock适当降低（建议先从1MHz开始测试）
4. 切换到Connect子选项卡：
   • 勾选"Connect under reset"
   • 取消勾选"Enable Debug in Low Power modes"

3.3 软件层面的预防措施

在代码中添加调试友好型设计：

c复制void SystemInit(void) {
    // 确保在开发阶段禁用低功耗模式
    SCB->SCR &= ~SCB_SCR_SLEEPDEEP_Msk;

    // 调试端口保持启用
    DBGMCU->CR |= DBGMCU_CR_DBG_SLEEP | DBGMCU_CR_DBG_STOP | DBGMCU_CR_DBG_STANDBY;

    // 其他初始化代码...
}

4. 进阶排查与疑难解答

4.1 电源质量检测

使用示波器检查开发板的3.3V电源：

1. 上电瞬间是否有明显的电压跌落？
2. 稳态工作时纹波是否小于100mV？
3. 在复位操作期间电压是否稳定？

如果发现问题，可以：

• 在VDD和GND之间添加100nF+10μF的去耦电容
• 检查LDO稳压器的输入输出电容是否符合规格书要求
• 避免使用USB接口供电（特别是通过长线缆连接时）

4.2 复位电路设计检查

理想的复位电路应包含：

1. 10kΩ上拉电阻（连接NRST至3.3V）
2. 100nF滤波电容（连接NRST至GND）
3. 必要时可添加手动复位按钮

使用示波器观察复位信号：

• 正常复位脉冲宽度应为20-50μs
• 信号上升/下降时间应干净利落，无振铃或抖动

4.3 典型问题速查表

5. 经验总结与最佳实践

经过多次实践验证，我总结出以下可靠的工作流程：

1. 硬件准备阶段：

   • 使用优质的五线连接方式
   • 确保所有连接点接触可靠（可用万用表导通测试）
   • 检查开发板电源指示灯状态

2. 开发环境配置：

   • 在Keil中正确设置"Connect under reset"
   • 初始使用较低SWD时钟频率（1MHz）
   • 更新ST-Link固件至最新版本

3. 代码设计原则：

   • 开发阶段避免使用低功耗模式
   • 在SystemInit中启用调试接口
   • 关键初始化部分添加超时判断

4. 调试技巧：

   • 遇到连接问题时，先尝试硬件复位
   • 使用ST-Link Utility独立测试连接
   • 通过测量SWDIO/SWCLK信号确认通信是否建立

这个问题的解决过程让我深刻体会到，在嵌入式开发中，硬件可靠性与软件配置同等重要。有时候最不起眼的杜邦线连接问题，可能导致数小时的无效调试。建议每位开发者都建立系统化的调试方法论，从电源、时钟、复位这些基础环节开始排查，往往能事半功倍。
