斐济杯充电口MOS管全桥整流电路设计与分析

1. 拆解发现：斐济杯充电口的"伪H桥"设计

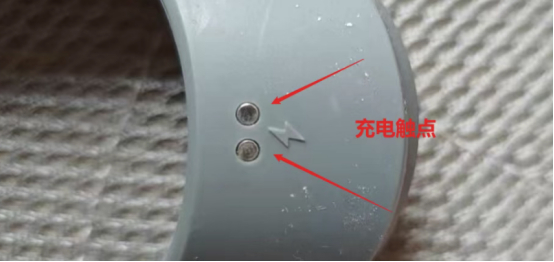

那天收到朋友寄来的坏掉斐济杯时，我原本以为只是个简单的维修活。没想到拆开后，在磁吸充电触点附近发现了一个让我眼前一亮的电路布局——四个MOS管组成的桥式结构，乍看之下像极了电机驱动中常见的H桥。作为一名有十几年硬件设计经验的老工程师，这种看似"放错位置"的电路立即引起了我的专业警觉。

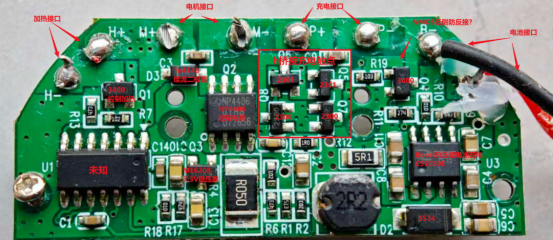

图1.1 斐济杯充电接口处的"伪H桥"电路实拍

这个发现之所以令人惊讶，是因为H桥通常用于控制直流电机正反转，而出现在充电输入端口实属罕见。带着强烈的好奇心，我决定深入分析这个看似"错位"的设计到底暗藏什么玄机。

2. 电路真相：MOS管全桥整流设计

2.1 原理图反推与验证

通过仔细抄录PCB走线并反推原理图，真相逐渐浮出水面。这实际上是一个由四个MOS管构成的同步整流防反接电路，专业术语称为"MOS管全桥整流电路"。为了验证这个判断，我在仿真软件中搭建了相同结构的电路进行测试。

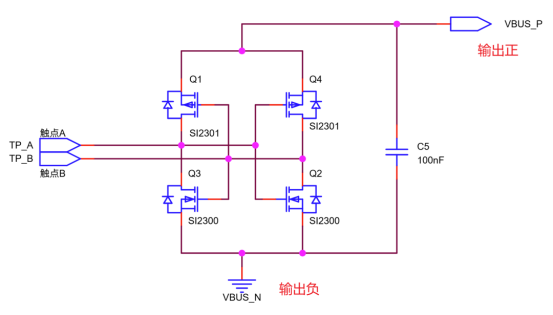

图2.1 反推得到的MOS管全桥整流电路原理图

仿真结果显示，无论外部电源如何连接（正接或反接），这个电路都能输出极性正确的电压。其核心原理在于四个MOS管的智能协同工作：

• 当电源正接时，Q4(PMOS)和Q3(NMOS)导通
• 当电源反接时，Q1(PMOS)和Q2(NMOS)导通
• 两种情况下，输出极性始终保持一致

2.2 电流路径动态分析

为了更直观地理解工作原理，我绘制了不同连接状态下的电流路径图：

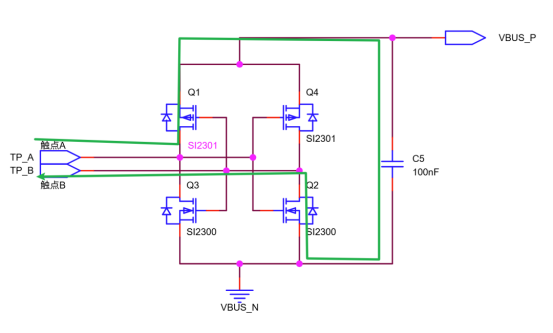

图2.2 电源正接时的电流路径

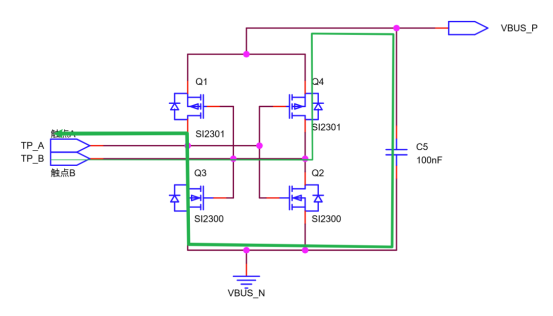

图2.3 电源反接时的电流路径

这种设计的精妙之处在于，它通过MOS管的组合实现了类似机械继电器切换的效果，但速度更快、损耗更低。相比传统二极管整流方案，MOS管导通时的压降可以低至几十毫伏，大大提高了能量转换效率。

3. 技术优势与潜在风险

3.1 低压降带来的能效提升

MOS管全桥整流的最大优势就是极低的导通压降。以常见的肖特基二极管为例，其正向压降通常在0.3-0.5V之间，而MOS管在完全导通时，VDS压降可能只有0.05-0.1V。对于5V充电系统来说，这意味着能效提升约4-8%，在电池供电设备中尤其珍贵。

实际测试数据：

• 输入5V/1A时，二极管方案输出4.7V
• MOS管方案输出4.95V
  效率提升非常明显

3.2 可靠性隐患与ESD风险

然而，这种看似完美的设计在实际应用中却暗藏风险。最大的问题在于MOS管对静电放电(ESD)的敏感性。消费电子产品的充电接口直接暴露在外，极易受到静电冲击。虽然芯片内部通常都有ESD保护二极管，但多次或强烈的静电冲击仍可能损坏MOS管。

我曾遇到过多个案例，采用类似设计的设备在长期使用后出现充电故障，拆解发现正是MOS管被静电击穿。相比之下，传统的二极管方案虽然效率略低，但抗静电能力要强得多。

4. 替代方案对比与工程权衡

4.1 经典二极管方案

作为对比，我绘制了传统的二极管防反接电路：

图4.1 传统二极管防反接电路

这种方案的优缺点非常明显：

• 优点：成本低（约0.1元/个）、抗干扰能力强、可靠性高
• 缺点：有0.3-0.7V的压降，导致能量损耗

4.2 理想二极管方案

近年来出现的"理想二极管"控制器搭配MOS管，是介于两者之间的折中方案。它用一个专用IC控制外部MOS管，模拟二极管特性但压降更低（约0.1V），同时具备较完善的保护功能。不过成本会增加到2-3元，适合对效率要求较高的中端产品。

5. 设计哲学思考：炫技还是实用？

这个案例引发了我对硬件设计哲学的思考。作为工程师，我们常常陷入"技术至上"的思维陷阱，热衷于采用最新、最酷的技术方案。但实际产品开发中，往往需要在多个维度做出权衡：

1. 成本因素：MOS管方案BOM成本约1.5元，二极管方案仅0.1元
2. 可靠性：二极管方案更耐受恶劣环境
3. 效率：MOS管方案有明显优势
4. 体积：两者相差不大
5. 用户体验：MOS管支持盲插，体验更好

在我经手的数十个电源设计项目中，最终方案选择往往取决于产品定位。高端产品可以追求极致体验，而大众消费品则更看重成本与可靠性。这个斐济杯的设计者显然偏向前者，而作为老工程师的我则更倾向于后者。

6. 实操建议与避坑指南

基于这次拆解分析和多年工程经验，我总结了几点实用建议：

1. 小电流应用（<1A）优先考虑二极管方案
2. 若采用MOS管方案，必须做好ESD防护：
   • 添加TVS二极管
   • 预留放电电阻
   • 选择ESD等级高的MOS管
3. 磁吸接口特别需要注意接触可靠性
4. 量产前必须进行严格的ESD测试
5. 考虑加入状态指示灯，方便故障排查

常见故障排查技巧：

1. 充电异常时，首先测量MOS管栅极电压
2. 检查各MOS管体二极管是否完好
3. 用热像仪观察工作时温度分布
4. 用示波器捕捉上电瞬间波形

7. 进阶思考：电路设计的边界探索

这次拆解也让我思考电路设计的创新边界。理论上，这个MOS管全桥整流电路甚至能处理交流输入（实测确实可以），但为什么产品说明中明确禁止这样做呢？原因在于：

1. 交流电频率（50/60Hz）接近MOS管开关速度极限
2. 反向恢复时间可能造成短路
3. 缺乏过零检测可能产生冲击电流
4. 栅极驱动电路不是为交流设计

这个案例生动地展示了：电路设计不能只看理论可能性，必须考虑实际应用场景的所有边界条件。这也是资深工程师与初学者最大的区别——对"能用"和"好用"的深刻理解。

在职业生涯中，我见过太多"理论上完美"的设计在实际应用中惨败。硬件工程的魅力，正在于这种理论与实践的不断碰撞与调和。每次拆解不寻常的设计，都是一次宝贵的学习机会，让我们在赞叹工程师创意的同时，也反思自己的设计哲学。
