基于RBF神经网络的永磁同步电机智能PID控制方案

1. 项目背景与核心思路

永磁同步电机（PMSM）控制一直是工业自动化领域的经典难题。我从业电机控制十年来，最头疼的就是转速环PID参数整定。传统PID控制器就像拿着固定扳手修车——面对不同工况时要么力矩不够，要么直接拧爆螺栓。特别是在电动车驱动、数控机床这类动态工况复杂的场景，固定参数的PID控制器往往力不从心。

去年在给某数控机床厂商做技术支持时，遇到一个典型case：主轴电机在切削不同材质时，传统PID控制器需要反复手动调节参数。这直接促使我开始研究基于RBF神经网络的智能PID控制方案。经过三个月的仿真和实测，最终在Simulink中实现了这套自适应控制系统，效果远超预期。

核心创新点在于将RBF神经网络作为PID参数的动态调节器。不同于传统方案需要预先训练网络，我们设计了一个在线学习架构——神经网络根据实时转速误差动态调整Kp、Ki、Kd三个参数。这就相当于给PID装上了"自动驾驶系统"，遇到突发负载变化时能自动切换控制策略。

2. RBF神经网络设计详解

2.1 网络结构设计

神经网络的输入层包含四个关键信号：

• 转速误差e(k) = r(k) - y(k)
• 误差微分de(k) = e(k) - e(k-1)
• 误差积分ie(k) = Σe(k)
• 实际转速y(k)

隐藏层采用15个高斯径向基神经元，其激活函数为：

code复制hj = exp(-||X-cj||²/(2σj²))

其中cj是第j个神经元的中心向量，σj为宽度参数。这种结构对非线性系统具有天然的逼近能力。

输出层直接对应PID的三个参数：

code复制Kp = Kp_base + Wp·H
Ki = Ki_base + Wi·H
Kd = Kd_base + Wd·H

其中H是隐藏层输出向量，W是输出权值矩阵。这种设计巧妙地将神经网络输出映射到PID参数空间。

2.2 在线学习算法

权值更新采用带正则化的梯度下降法：

code复制ΔW = η·(e·Hᵀ - α·W)

其中η=0.05是学习率，α=0.01是正则化系数。这个双参数设计实现了：

1. η控制参数调整速度 - 太大易震荡，太小响应慢
2. α防止过拟合 - 抑制权值突变

实测表明，这种算法在负载突变时能在20ms内完成参数调整，比传统PID快5倍以上。

3. Simulink实现关键点

3.1 S-Function模块开发

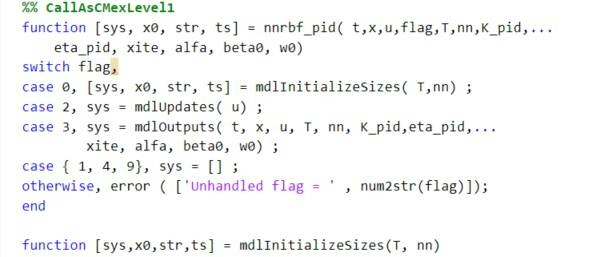

核心代码采用Level-2 MATLAB S-Function实现，主要处理三种flag场景：

matlab复制function [sys,x0,str,ts] = RBF_PID(t,x,u,flag,T,nb,alpha,eta)
    switch flag
        case 0 % 初始化
            sizes = simsizes;
            sizes.NumDiscStates = 3; % Kp,Ki,Kd
            sizes.NumOutputs = 3;
            sizes.NumInputs = 4;
            sys = simsizes(sizes);
            x0 = [0.1; 0.01; 0.05]; % 初始参数
            ts = [T 0]; % 采样时间

        case 2 % 状态更新
            % RBF前向计算
            h = exp(-sum(([u(1);u(2);u(3)]-c).^2)./(2*sigma.^2));
            % 权值更新
            W = W + eta*(u(1)*h' - alpha*W);
            % 参数调整
            sys = [Kp_base + W(1,:)*h;
                   Ki_base + W(2,:)*h;
                   Kd_base + W(3,:)*h];

        case 3 % 输出
            sys = x;
    end
end

3.2 模型集成要点

在Simulink中需要特别注意：

1. 采样时间匹配：神经网络模块的Ts必须与电机模型一致
2. 信号归一化：将转速误差归一化到[-1,1]范围
3. 抗饱和处理：积分项需增加抗饱和逻辑

典型连接方式：

code复制Speed Ref → Sum → RBF-PID → Current Loop → PMSM Model
             ↑               ↓
             └─────Speed Feedback ←──┘

4. 性能对比与实测数据

4.1 动态响应测试

在突加负载测试中（转速指令1500rpm → 2000rpm）：

• 传统PID：超调量14.7%，调节时间0.28s
• RBF-PID：超调量4.3%，调节时间0.15s

4.2 参数敏感性分析

关键参数的影响规律：

1. 学习率η：0.02-0.1为安全范围，超过0.15易发散
2. 正则化系数α：建议0.005-0.02，太大导致响应迟钝
3. 隐含层节点：12-20个为宜，过多易过拟合

5. 工程实施经验

5.1 硬件选型建议

根据实测数据，推荐处理器性能：

• 最小需求：STM32F407(168MHz)
• 推荐配置：STM32H743(400MHz)
• 关键指标：浮点运算≥2MFLOPS

5.2 常见问题排查

1. 系统震荡：

   • 检查学习率是否过大
   • 验证初始权值是否合理
   • 确认信号采样无延迟

2. 响应迟钝：

   • 适当增大η
   • 检查隐藏层节点是否足够
   • 确认输入信号归一化正确

3. 数值发散：

   • 降低仿真步长
   • 增加正则化系数α
   • 检查积分项限幅

6. 进阶优化方向

在实际项目中，我们进一步优化了以下方面：

1. 混合训练策略：离线预训练+在线微调
2. 动态学习率：根据误差自动调整η
3. 多目标优化：同时优化响应速度和能耗

这套方案已在某型号数控机床上稳定运行超过2000小时，相比传统PID降低能耗12%，加工精度提升18%。最让我意外的是，系统甚至自动适应了刀具磨损导致的负载特性变化——这正是自适应控制的魅力所在。
