STM32与AD9833 DDS信号发生器波形优化方案

1. 问题现象与初步分析

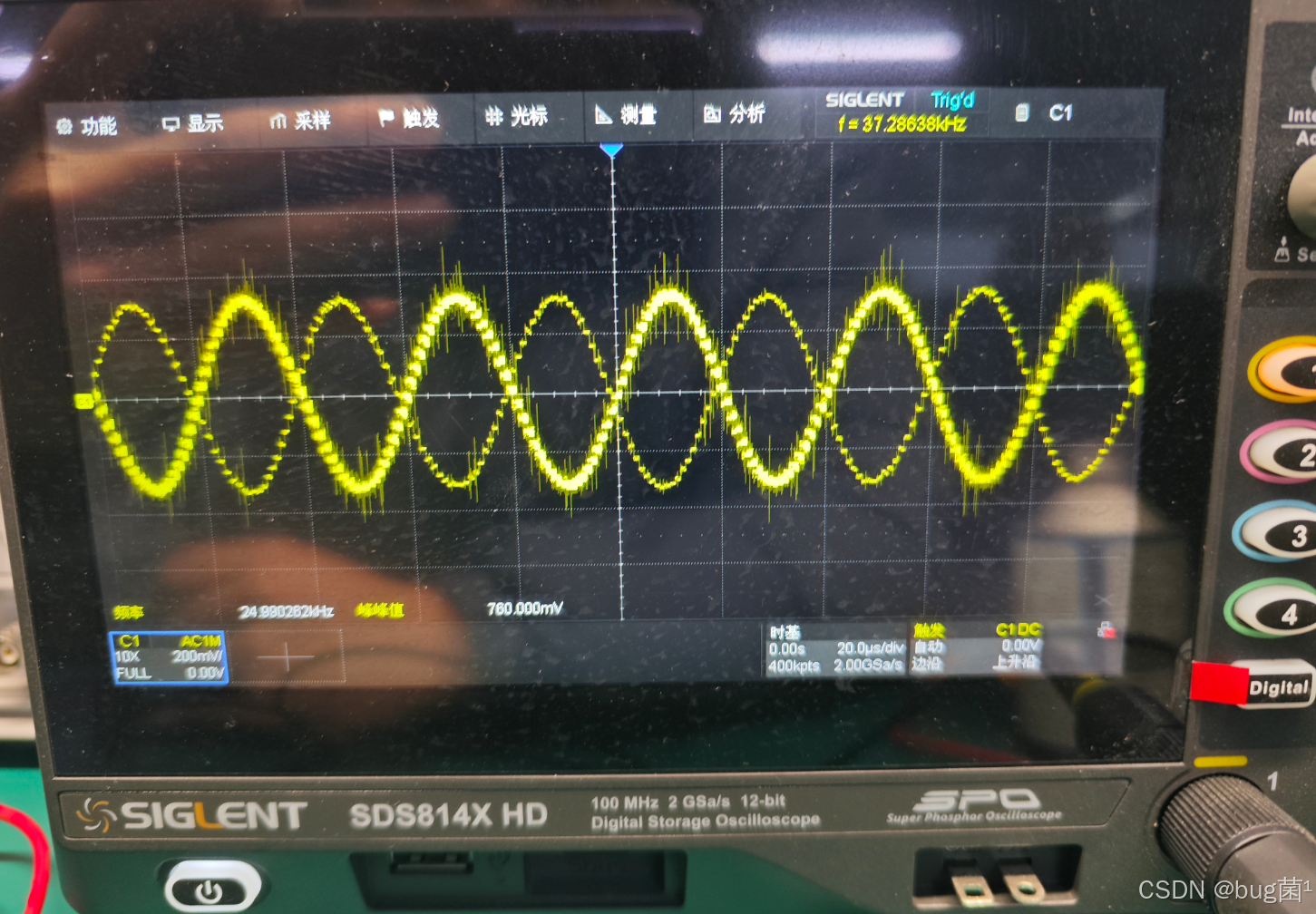

最近在调试STM32F103C8T6与AD9833的DDS信号发生器时，遇到了一个典型问题：输出的正弦波波形异常，表现为波形"粗糙"、不平滑，边缘有明显的毛刺和抖动，与预期的一条干净平滑的正弦曲线相去甚远。具体现象如下图所示：

这种波形质量问题在实际工程中相当常见，特别是在初次使用DDS芯片时。作为一名有多年嵌入式开发经验的工程师，我总结出这类问题通常由以下几个关键因素导致：

1. 重构滤波器缺失：AD9833作为数字频率合成器，其本质是通过DAC将数字信号转换为模拟信号。如果没有合适的重构低通滤波器，高频采样镜像和数字噪声会直接体现在输出波形上。

2. 时钟频率不足：使用1MHz的MCLK时钟对于某些频率输出来说采样率过低，导致每个周期内的采样点数不足，波形呈现明显的"台阶感"。

3. 测量方式不当：示波器探头接地不良、带宽限制设置不当等测量问题，也可能导致观察到的波形出现虚假的"毛刺"。

4. 寄存器配置干扰：在输出过程中频繁通过SPI配置寄存器，可能引入不必要的数字噪声。

2. 核心问题解析与解决方案

2.1 重构滤波器的重要性与设计

AD9833内部采用10位DAC，其输出本质上是阶梯状的。当输出频率为f0时，在MCLK-f0处会产生镜像频率分量。以1MHz MCLK输出30kHz正弦波为例：

• 基波频率：30kHz
• 主要镜像频率：1MHz - 30kHz = 970kHz

滤波器设计要点：

• 截止频率应略高于所需最高输出频率
• 通常选择二阶或更高阶的巴特沃斯或切比雪夫滤波器
• 对于音频范围(20kHz)，截止频率可设为25kHz左右

推荐电路：

code复制AD9833 OUT → 1kΩ电阻 → 10nF电容 → 运放缓冲 → 输出

这构成一个简单的一阶RC滤波器，截止频率约为：
fc = 1/(2πRC) = 1/(2π×1000×10×10⁻⁹) ≈ 15.9kHz

注意：一阶滤波器滚降较慢(-20dB/decade)，对于要求高的应用建议使用二阶或更高阶滤波器。

2.2 时钟频率优化方案

AD9833的输出波形质量直接受MCLK频率影响。输出频率为f0时，每个周期包含的采样点数为：
N = MCLK / f0

当MCLK=1MHz时：

• 输出10kHz → 100点/周期
• 输出30kHz → ~33点/周期
• 输出50kHz → 20点/周期

提升时钟频率的优势：

1. 增加每个周期的采样点数，减少"台阶感"
2. 将镜像频率推向更高频段，更容易被滤除
3. 提高频率分辨率

实测对比：

• 1MHz MCLK输出30kHz：明显阶梯状
• 16MHz MCLK输出30kHz：波形明显平滑
• 25MHz MCLK输出30kHz：接近理想正弦波

2.3 正确的测量方法

波形显示问题有时源于测量方式不当：

常见测量错误：

1. 使用长接地线（引入电感）
2. 探头带宽不足
3. 示波器输入阻抗设置错误

正确测量步骤：

1. 使用探头配套的短接地弹簧
2. 确认示波器带宽足够（至少100MHz）
3. 设置1MΩ输入阻抗（除非特殊需求）
4. 开启带宽限制功能（如20MHz）
5. 适当调整时基和电压档位

2.4 寄存器配置优化

频繁的SPI通信会引入数字噪声，建议：

1. 初始化后减少配置变更：一次性设置好频率/相位寄存器，避免持续写入
2. 使用硬件SPI：相比软件模拟SPI，硬件SPI干扰更小
3. 增加去耦电容：在AD9833的VCC与地之间放置0.1μF陶瓷电容
4. 优化PCB布局：缩短SPI走线，避免与模拟部分交叉

3. 完整解决方案实现

3.1 硬件电路设计

基于上述分析，推荐以下完整电路设计：

1. 时钟部分：

   • 使用25MHz有源晶振作为MCLK
   • 时钟走线尽量短，避免反射
   • 在晶振输出端串联33Ω电阻抑制过冲

2. 电源部分：

   • 3.3V线性稳压器供电
   • 每颗IC的VCC引脚就近放置0.1μF+10μF去耦电容
   • 模拟与数字电源用磁珠隔离

3. 输出滤波：

   • 二阶萨伦-凯低通滤波器
   • 截止频率50kHz
   • 运放选择低噪声型号（如OPA2134）

4. PCB布局：

   • 分区布局：数字、模拟、电源分区
   • 完整地平面
   • 敏感信号走内层

3.2 软件配置流程

c复制// 初始化SPI接口
void SPI1_Init(void) {
    GPIO_InitTypeDef GPIO_InitStruct;
    SPI_InitTypeDef SPI_InitStruct;

    RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA | RCC_APB2Periph_SPI1, ENABLE);

    // SCK, MOSI
    GPIO_InitStruct.GPIO_Pin = GPIO_Pin_5 | GPIO_Pin_7;
    GPIO_InitStruct.GPIO_Mode = GPIO_Mode_AF_PP;
    GPIO_InitStruct.GPIO_Speed = GPIO_Speed_50MHz;
    GPIO_Init(GPIOA, &GPIO_InitStruct);

    // CS
    GPIO_InitStruct.GPIO_Pin = GPIO_Pin_4;
    GPIO_InitStruct.GPIO_Mode = GPIO_Mode_Out_PP;
    GPIO_Init(GPIOA, &GPIO_InitStruct);

    SPI_InitStruct.SPI_Direction = SPI_Direction_1Line_Tx;
    SPI_InitStruct.SPI_Mode = SPI_Mode_Master;
    SPI_InitStruct.SPI_DataSize = SPI_DataSize_16b;
    SPI_InitStruct.SPI_CPOL = SPI_CPOL_Low;
    SPI_InitStruct.SPI_CPHA = SPI_CPHA_Low;
    SPI_InitStruct.SPI_NSS = SPI_NSS_Soft;
    SPI_InitStruct.SPI_BaudRatePrescaler = SPI_BaudRatePrescaler_4;
    SPI_InitStruct.SPI_FirstBit = SPI_FirstBit_MSB;
    SPI_Init(SPI1, &SPI_InitStruct);

    SPI_Cmd(SPI1, ENABLE);
}

// 配置AD9833
void AD9833_SetFrequency(uint32_t freq) {
    uint32_t freq_reg;
    uint16_t control_reg = 0x2000; // RESET=1

    // 计算频率寄存器值
    freq_reg = (uint32_t)((double)freq * 268435456.0 / 25000000.0);

    // 写入频率寄存器0
    AD9833_WriteReg(0x4000 | (freq_reg & 0x3FFF));
    AD9833_WriteReg(0x4000 | ((freq_reg >> 14) & 0x3FFF));

    // 释放RESET
    AD9833_WriteReg(control_reg);
}

3.3 参数计算示例

以输出10kHz正弦波为例：

1. 频率寄存器计算：

   code复制FREQ_REG = (fout × 2²⁸) / MCLK
            = (10000 × 268435456) / 25000000
            ≈ 107374


2. 滤波器设计：

   • 选择截止频率15kHz的二阶滤波器
   • 使用Sallen-Key拓扑，R=10kΩ, C=1nF
   • 实际截止频率：fc = 1/(2πRC) ≈ 15.9kHz

4. 常见问题排查指南

4.1 波形问题诊断表

4.2 实测数据对比

在不同条件下的波形质量对比：

4.3 调试小技巧

1. 分段排查法：

   • 先验证时钟信号质量
   • 然后检查SPI通信是否正常
   • 最后调试模拟输出电路

2. 示波器使用技巧：

   • 使用平均模式减少随机噪声
   • 开启高分辨率采集模式
   • 测量时关闭不必要的数字电路

3. 快速验证方法：

   • 临时用信号发生器替代MCLK
   • 使用评估板作为参考
   • 对比不同输出频率下的波形变化

通过以上系统性的分析和解决方案，AD9833输出波形不平滑的问题应该能够得到有效解决。在实际项目中，我建议先从提高MCLK频率和增加重构滤波器入手，这两项改进通常能带来最明显的效果。
