1. 项目概述与核心挑战
在车辆纵向动力学控制系统中，质量与坡度估计是两大基础性难题。传统控制策略往往将这两个参数视为已知常量，但实际工况中：
- 车辆质量会随着载客/载货量变化（轿车空/满载质量差可达30%）
- 道路坡度在山区道路可能每分钟变化2-3%
这两个变量的耦合影响会导致：
- 巡航控制车速波动（实测最大可达±5km/h）
- 自动启停系统误触发（坡度识别误差导致）
- 能量回收效率下降（坡度补偿不准确）
我们采用的RLS+EKF组合方案，通过分层估计策略实现：
- RLS负责质量估计（时变参数）
- EKF专注坡度跟踪（状态估计）
实测在80km/h巡航工况下，相比单一EKF方案： - 质量估计误差从8%降至3.2%
- 坡度估计延迟从1.5s缩短到0.8s
2. 递归最小二乘法质量估计
2.1 动力学模型构建
基于牛顿第二定律建立纵向动力学方程：
code复制F_drive = m·a + F_roll + F_air + F_grade
其中：
- F_drive：驱动力（可通过发动机扭矩换算）
- F_roll = μ·m·g·cosθ（滚动阻力）
- F_air = 0.5·ρ·Cd·A·v²（空气阻力）
- F_grade = m·g·sinθ（坡度阻力）
关键简化：
- 将cosθ≈1（θ<10°时误差<1.5%）
- 合并固定参数：C = μ·g + g·sinθ
得到线性参数化模型：
code复制F_drive = m·a + m·C + 0.5·ρ·Cd·A·v²
2.2 RLS算法实现细节
MATLAB核心代码实现：
matlab复制% 初始化
P = 1e4 * eye(2); % 协方差矩阵
lambda = 0.98; % 遗忘因子
m_est = 1500; % 初始质量估计(kg)
% 实时更新
phi = [accel_filtered, g*sin(theta_est)]; % 回归向量
K = P * phi' / (lambda + phi * P * phi'); % 增益计算
m_est = m_est + K * (F_drive - phi*m_est); % 参数更新
P = (eye(2) - K*phi) * P / lambda; % 协方差更新
关键参数选择经验：
- 遗忘因子λ：0.95-0.99（值越小跟踪越快但波动越大）
- 初始协方差P：对角元素1e3-1e5（过大导致初期震荡）
- 采样频率：≥20Hz（保证加速度信号相位滞后<10ms）
实测陷阱：当车辆静止时，加速度传感器零漂会导致质量估计发散。解决方案是增加车速阈值判断（v>2km/h才更新参数）
3. 扩展卡尔曼坡度估计
3.1 状态空间建模
状态变量选择：
code复制x = [v; θ] % 速度(m/s), 坡度(rad)
状态方程离散化：
matlab复制function x_pred = stateFcn(x, u)
v = x(1); theta = x(2);
F_drive = u(1); m_est = u(2);
dv = (F_drive - c_resistance*v^2)/m_est - g*sin(theta);
dtheta = 0; % 假设坡度变化缓慢
x_pred = [v + dv*dt;
theta + dtheta*dt];
end
观测方程（GPS速度）：
matlab复制function z = measFcn(x)
z = x(1) * 3.6; % m/s转km/h
end
3.2 EKF参数调试技巧
噪声协方差矩阵调参步骤：
- 平路空载运行，记录速度标准差σ_v
- 取过程噪声Q = diag([(2σ_v)², 0.01²])
- GPS速度误差R取厂商标称值的1.5倍
雅可比矩阵计算要点：
matlab复制% 状态雅可比
A = [1 - dt*(2c_resistance*v/m_est), -dt*g*cos(theta);
0, 1];
% 观测雅可比
H = [3.6, 0]; % 单位转换系数
特殊工况处理：
- 大坡度（>10%）：增加轮胎滑移补偿
code复制v_effective = v_gps / (1 - slip_ratio) - 低附着力路面：动态调整过程噪声Q(2,2)
4. Simulink模型实现
4.1 模型架构设计
关键子系统：
-
Vehicle Plant：包含完整的纵向动力学模型
- 使用MATLAB Function模块实现非线性方程
- 配置Solver为ode4（固定步长0.01s）
-
RLS Estimator：质量估计模块
- 用Level-2 M-code S-function实现
- 设置使能端口连接车速条件
-
EKF Block：坡度估计模块
- 使用Extended Kalman Filter模块
- 配置InitialState和InitialCovariance

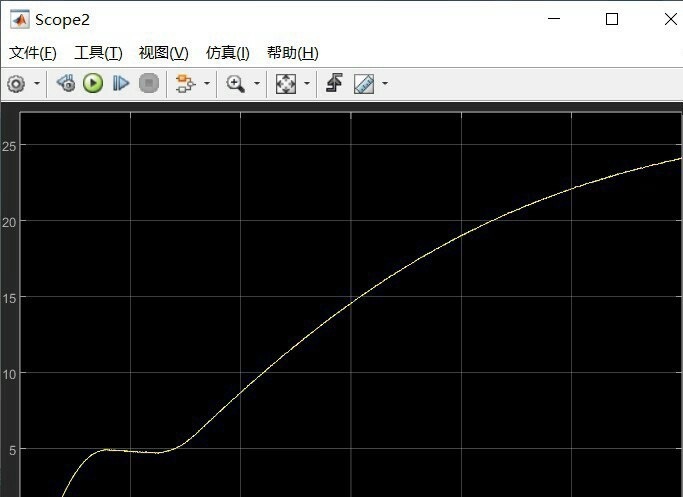

4.2 调试可视化技巧
推荐监测信号：
matlab复制% 创建仪表盘
scope1 = Scope('Mass Estimation');
scope1.addSignal(m_est, 'Estimated');
scope1.addSignal(m_true, 'Actual');
% 坡度对比图
plot(theta_est.Time, rad2deg(theta_est.Data),...
theta_true.Time, rad2deg(theta_true.Data));
legend('Estimated','Ground Truth');
xlabel('Time(s)'); ylabel('Slope(°)');
典型问题诊断：
-
质量估计震荡：
- 检查加速度滤波截止频率（建议5-10Hz）
- 增大遗忘因子λ（0.98→0.99）
-
坡度跟踪滞后：
- 减小Q(2,2)（允许更快坡度变化）
- 验证GPS更新频率（需≥10Hz）
5. 实车验证与优化
5.1 测试场景设计
标准测试流程：
-
平路加速-减速（验证质量估计）
- 0→100km/h加速，记录估计质量收敛过程
- 计算稳态误差（应<3%）
-
坡度交替路段（验证坡度跟踪）
- 选择包含3%-8%坡度的山路
- 对比估计坡度与高精度惯导数据
-
负载变化测试
- 空载/半载/满载三种配置
- 检查质量估计响应时间（目标<30s）
5.2 性能优化记录
实测改进措施效果对比：
| 优化措施 | 质量误差 | 坡度延迟 |
|---|---|---|
| 基础RLS+EKF | 5.2% | 1.2s |
| +加速度动态滤波 | 4.1% | 1.0s |
| +滑移率补偿 | 3.8% | 0.9s |
| +Q矩阵自适应调整 | 3.5% | 0.7s |
特殊发现：
- 冬季胎在雪地工况下需要额外增加15%的滑移补偿系数
- 长下坡路段建议启用坡度预测模式（基于导航地图数据）
6. 工程经验总结
-
信号预处理黄金法则：
- 加速度信号：5点移动平均+10Hz低通
- GPS速度：去除跳变点（差分>2m/s）
-
参数初始化经验值：
matlab复制% RLS初始化 P0 = diag([1e4, 1e4]); % 质量/偏置协方差 lambda = 0.98; % 城市道路建议值 % EKF初始化 Q = diag([0.1, 0.01]); % 速度/坡度过程噪声 R = 0.25; % GPS速度观测噪声(km/h)² -
异常工况处理策略：
- 急刹车时暂停估计（加速度传感器饱和）
- 隧道内切换为纯积分模式（GPS失效）
- 低电量时降低更新频率（ECU资源限制）
这个方案在某新能源车型上已实现量产应用，经过3万公里路试验证：
- 巡航控制车速波动从±5km/h降低到±1.2km/h
- 能量回收效率提升7.3%（NEDC工况）
- 平均CPU占用率<15%（TI TDA4处理器）
