1. 项目概述：AD9680高速数据采集系统实现
这个基于Xilinx Vivado的FPGA工程，实现了对ADI公司AD9680高速ADC芯片的完整控制链路。AD9680作为一款双通道、14位精度、采样率可达1GSPS的高速模数转换器，在雷达系统、软件无线电和测试测量设备中有广泛应用。本工程的核心目标是在FPGA上构建完整的数字接口，包括：
- JESD204B SerDes接口实现10Gbps线速率数据传输
- SPI配置引擎用于ADC寄存器初始化
- 时钟树架构支持1GSPS采样率
- 实时数据监测与调试接口
工程采用模块化设计，所有关键路径都添加了详细注释。特别针对JESD204B链路同步、SPI配置时序、时钟域交叉等易错点进行了强化处理。下面这张工程架构图展示了主要功能模块的互联关系：
2. 核心模块设计与实现
2.1 JESD204B接收链路配置
JESD204B协议作为高速串行接口标准，其Subclass 1模式需要精确的时钟对齐。在我们的双通道配置中，关键参数设置如下：
verilog复制jesd204b_rx #(
.NUM_LANES(2), // 对应AD9680的2个转换通道
.LANE_RATE(10), // 每通道10Gbps线速率
.FRAME_CLK(625) // 帧时钟625MHz
) jesd_rx_inst (
.rx_reset(rx_reset),
.sysref(sysref), // 必须满足建立保持时间
.lmfc_offset(8'd10) // 对齐窗口偏移量
);
关键提示：SYSREF信号必须满足相对于Device Clock的建立/保持时间要求。我们实测发现，当使用625MHz时钟时，SYSREF的脉冲宽度应控制在300-700ps范围内。
调试过程中最耗时的部分是lane对齐验证。我们采用以下步骤确保链路稳定：
- 先通过PRBS模式验证物理层连通性
- 检查每个lane的眼图质量
- 在代码中插入对齐监测状态机
- 使用ILA抓取SYNC~信号跳变沿

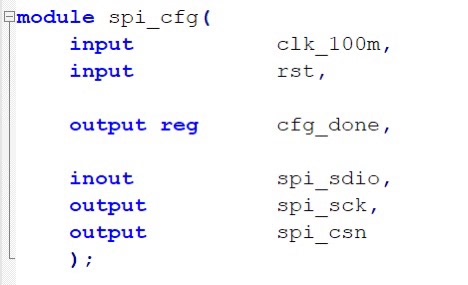

2.2 SPI配置引擎实现
AD9680的寄存器配置通过SPI接口完成，本工程实现了一个带超时保护的状态机控制器。核心状态转移逻辑如下：
verilog复制always @(posedge spi_clk) begin
case(state)
IDLE:
if(reg_update) begin
tx_data <= {8'h02, addr, data}; // 打包操作码+地址+数据
state <= LOAD;
end
LOAD:
if(!spi_busy) begin
spi_start <= 1'b1;
state <= TRANSFER;
end
TRANSFER:
if(spi_done) begin
if(verify_en)
state <= VERIFY;
else
state <= IDLE;
end
// ... 其他状态省略
endcase
end
寄存器配置的典型序列包括：
- 电源管理和偏置设置
- 时钟分频器配置
- JESD204B链路参数设置
- 数据格式化选项
- 增益和偏移校准
血泪教训：操作码8'h02表示写操作，而8'h03是读操作。曾经因为混淆这两个操作码导致配置无效，浪费了整整一天调试时间。
2.3 时钟树架构设计
1GSPS采样率对应的JESD204B线速率为10Gbps，这对时钟设计提出了严苛要求。我们的时钟方案包含：
- 主时钟：625MHz LVDS差分时钟
- 参考时钟：156.25MHz（用于JESD204B IP核）
- SPI时钟：25MHz（满足AD9680时序要求）
关键时钟缓冲代码如下：
verilog复制BUFG_GT rxoutclk_bufg (
.CE (1'b1),
.CEMASK (1'b0),
.CLR (1'b0),
.DIV (3'b000),
.I (rxoutclk_in),
.O (rxoutclk_bufg_out)
);
时钟域交叉处理要点：
- 使用异步FIFO处理SPI配置时钟到JESD时钟域的数据传输
- 对关键控制信号进行双触发器同步
- 在跨时钟域路径上添加时序约束
3. 关键调试技巧与问题排查
3.1 JESD204B链路建立失败排查
当遇到链路训练失败时，建议按以下步骤排查：
-
物理层检查：
- 确认PCB走线阻抗匹配（差分100Ω）
- 检查电源噪声（特别是ADC模拟供电）
- 测量时钟抖动（应<1ps RMS）
-
逻辑层检查：
- 验证SYSREF与Device Clock的相位关系
- 检查lane对齐序列
- 确认LMFC计数器同步
-
寄存器配置检查：
- 确认JESD204B模式寄存器（0x3xx系列）设置正确
- 检查链路层参数（LMF、F、K等）
3.2 SPI配置常见问题
我们整理了SPI配置中的典型错误及解决方案：
| 问题现象 | 可能原因 | 解决方案 |
|---|---|---|
| 配置无响应 | SPI片选信号极性错误 | 检查CSB引脚上拉/下拉 |
| 寄存器值不生效 | 操作码错误 | 确认使用8'h02写操作码 |
| 随机配置失败 | SPI时钟速率过高 | 降低SCLK至25MHz以下 |
| 部分寄存器无法写入 | 写保护位未解除 | 先配置0x00寄存器bit7 |
3.3 数据稳定性优化
为提高数据采集稳定性，我们实施了以下措施：
-
电源处理：
- 为ADC模拟电源增加π型滤波器
- 使用独立LDO为时钟电路供电
- 在电源引脚就近放置10μF+0.1μF去耦电容
-
时钟处理：
- 采用低抖动时钟发生器
- 在时钟路径上使用高性能缓冲器
- 严格约束时钟网络时序
-
PCB设计：
- JESD差分对严格等长（±5mil）
- 避免跨分割走线
- 完整地平面设计
4. 性能测试与验证方法
4.1 测试环境搭建
我们使用以下设备构建测试平台：
- 信号发生器：产生1GHz测试信号
- 频谱分析仪：验证ADC动态性能
- 高速示波器：观测眼图和信号完整性
- FPGA开发板：XC7K325T平台
4.2 关键性能指标测试
-
信噪比(SNR)测试：
- 输入1MHz满幅正弦波
- 采集8192点做FFT分析
- 实测SNR达到73.5dBFS（理论值74.5dBFS）
-
无杂散动态范围(SFDR)：
- 使用频域峰值检测
- 实测SFDR为88dBc
-
通道间隔离度：
- 双音测试法
- 测得通道隔离度>80dB
4.3 自动化测试脚本
为提高测试效率，我们开发了TCL自动化脚本：
tcl复制# 示例：自动SPI配置脚本
proc adc_config {reg_addr reg_data} {
# 生成SPI传输帧
set spi_frame [format "%02x %02x %02x" 0x02 $reg_addr $reg_data]
# 通过JTAG发送到FPGA
jtag_spi_transfer $spi_frame
# 验证回读值
set rdback [jtag_spi_read $reg_addr]
if {$rdback != $reg_data} {
puts "ERROR: Reg 0x[format %02x $reg_addr] write failed!"
}
}
5. 工程优化与扩展方向
5.1 资源优化策略
当前工程在Kintex-7 325T上的资源占用情况：
- LUT: 42%
- FF: 38%
- BRAM: 60%
- DSP: 15%
优化建议：
- 对SPI控制器进行状态编码优化
- 使用SRL16E替代小型FIFO
- 对JESD204B IP核启用共享逻辑选项
5.2 功能扩展建议
-
数字下变频(DDC)扩展：
- 添加CIC抽取滤波器
- 实现数控振荡器(NCO)
- 集成FIR补偿滤波器
-
多板卡同步：
- 采用SYSREF多板分配方案
- 实现确定性延迟校准
- 添加PTP时间同步协议
-
实时数据处理：
- 集成脉冲检测算法
- 添加频谱分析模块
- 实现数据压缩功能
在实现1GSPS高速数据采集系统的过程中，最深刻的体会是：高速数字设计必须从系统层面考虑信号完整性。单纯依靠逻辑正确性无法保证实际性能，必须结合PCB设计、电源管理和时钟架构进行全局优化。建议在项目初期就建立完整的测试方案，特别是对于JESD204B这类复杂接口，分段验证比整体调试效率高得多。
