锂电池充放电模型在Simulink中的实现与优化

郑自春

1. 锂电池充放电模型复现背景

最近在电力电子实验室做课题时，发现很多论文都会提到锂电池的充放电特性建模，但真正要动手实现一个可用的仿真模型却并不容易。特别是需要同时支持恒流(CC)和恒压(CV)两种模式，还要实现双向能量流动的模型，在Simulink中搭建时总会遇到各种意想不到的问题。经过两周的调试和优化，终于成功复现了论文《充电机后级DC/DC变换器的充电控制方法与均流控制策略研究》中的核心模型。

这个模型最实用的特点是完整模拟了锂电池的实际充放电行为：充电时先恒流再恒压，放电时根据负载需求自动调整输出。下面我就把整个实现过程拆解开来，包括关键模块的选型依据、参数计算方法和调试中踩过的坑。无论你是要交课程作业，还是做科研预研，这套方案都能直接拿来用。

2. 模型整体架构设计

2.1 系统组成框图

整个仿真模型包含四个核心部分：

电源模块：模拟充电桩的直流输出
双向DC/DC变换器：实现升降压和能量双向流动
锂电池等效模型：反映电池动态特性
控制回路：包含CC/CV模式切换逻辑

mermaid复制graph TD
    A[直流电源] --> B[双向DC/DC变换器]
    B --> C[锂电池模型]
    C --> D[控制回路]
    D --> B

2.2 关键设计参数

根据论文给出的实验条件，我们确定以下基准参数：

电源电压：48V（典型充电桩输出电压）
电池规格：3.7V标称电压，2.5-4.2V工作范围
恒流值：0.5C（对于2000mAh电池即1A）
恒压值：4.2V（锂电池标准上限）
开关频率：20kHz（平衡损耗和响应速度）

3. 详细实现步骤

3.1 双向DC/DC变换器搭建

3.1.1 拓扑选择

采用同步Buck-Boost拓扑，相比传统非同步方案：

效率提升约5-8%
支持真正的双向能量流动
导通损耗均匀分布在MOSFET上

在Simulink中使用Simscape > Electrical > Specialized Power Systems > Power Electronics库中的MOSFET和二极管搭建：

matlab复制% 添加MOSFET和二极管
add_block('powerlib/Power Electronics/MOSFET', [model_name '/Q1']);
add_block('powerlib/Power Electronics/Diode', [model_name '/D1']);
% 设置MOSFET参数
set_param([model_name '/Q1'], 'Ron', '0.01', 'Lon', '1e-6');

3.1.2 电感参数计算

临界电感公式：
$$
L_{min} = \frac{V_{in} \times D \times (1-D)}{f_{sw} \times \Delta I_L}
$$
取输入48V，占空比D=0.1，纹波电流ΔIL=0.2A，计算得：

matlab复制L_min = (48 * 0.1 * (1-0.1)) / (20e3 * 0.2) = 108μH

实际选用150μH/5A的电感模型，留出足够余量。

3.2 锂电池等效模型

3.2.1 二阶RC模型

使用Simscape Battery库中的"Battery (Table-Based)"模块，配置关键参数：

matlab复制SOC_LUT = 0:0.1:1;  % SOC查询表
Voltage_LUT = [3.0 3.3 3.6 3.7 3.8 3.9 4.0 4.1 4.15 4.2 4.2]; % 对应电压
R0 = 0.05;  % 内阻(Ω)
R1 = 0.01; C1 = 1000;  % 极化电阻电容

3.2.2 温度补偿

添加温度影响系数（实测25℃基准）：

matlab复制TempCoeff = -0.5e-3;  % 电压温度系数(V/℃)
set_param([model_name '/Battery'], 'TemperatureDependency', 'on');

3.3 控制回路实现

3.3.1 模式切换逻辑

CC/CV自动切换采用滞环比较器：

matlab复制function [mode, enable] = mode_selector(Vbat, Ibat, Vref, Iref)
    persistent current_mode;
    if isempty(current_mode)
        current_mode = true; % 初始为CC模式
    end

    if current_mode && (Vbat > Vref*0.95)
        current_mode = false; % 切换到CV
    elseif ~current_mode && (Ibat < Iref*0.1)
        current_mode = true;  % 切换回CC
    end

    mode = current_mode;
    enable = 1;
end

3.3.2 PI参数整定

采用Ziegler-Nichols方法整定：

先设Ki=0，增大Kp至系统开始振荡（临界增益Kc=0.5）
测量振荡周期Pc=2ms
计算：
- Kp = 0.45*Kc = 0.225
- Ki = 0.54*Kc/Pc = 135

实际调试中发现需要加入抗饱和处理：

matlab复制function output = anti_windup_pi(error, kp, ki, dt)
    persistent integral;
    if isempty(integral)
        integral = 0;
    end

    % 积分分离
    if abs(error) > 0.5
        ki = ki * 0.3;
    end

    integral = integral + error * dt;
    output = kp*error + ki*integral;

    % 输出限幅
    output = min(max(output, 0), 1);
end

4. 调试问题与解决方案

4.1 问题1：模式切换振荡

现象：CC和CV模式频繁跳变
解决方法：

增加滞环宽度（从5%调到10%）
在切换点加入1秒延时

matlab复制set_param([model_name '/ModeSwitch'], 'DelayTime', '1');

4.2 问题2：恒压阶段电流震荡

原因：PI参数在CV模式下过冲
优化方案：

采用双套PI参数
根据模式动态切换：

matlab复制if CC_mode
    Kp = 0.2; Ki = 100;
else
    Kp = 0.1; Ki = 50;
end

4.3 问题3：仿真速度慢

优化措施：

将变步长改为固定步长1e-6
使用局部求解器模式
禁用不必要的数据记录

5. 仿真结果分析

5.1 充电特性曲线

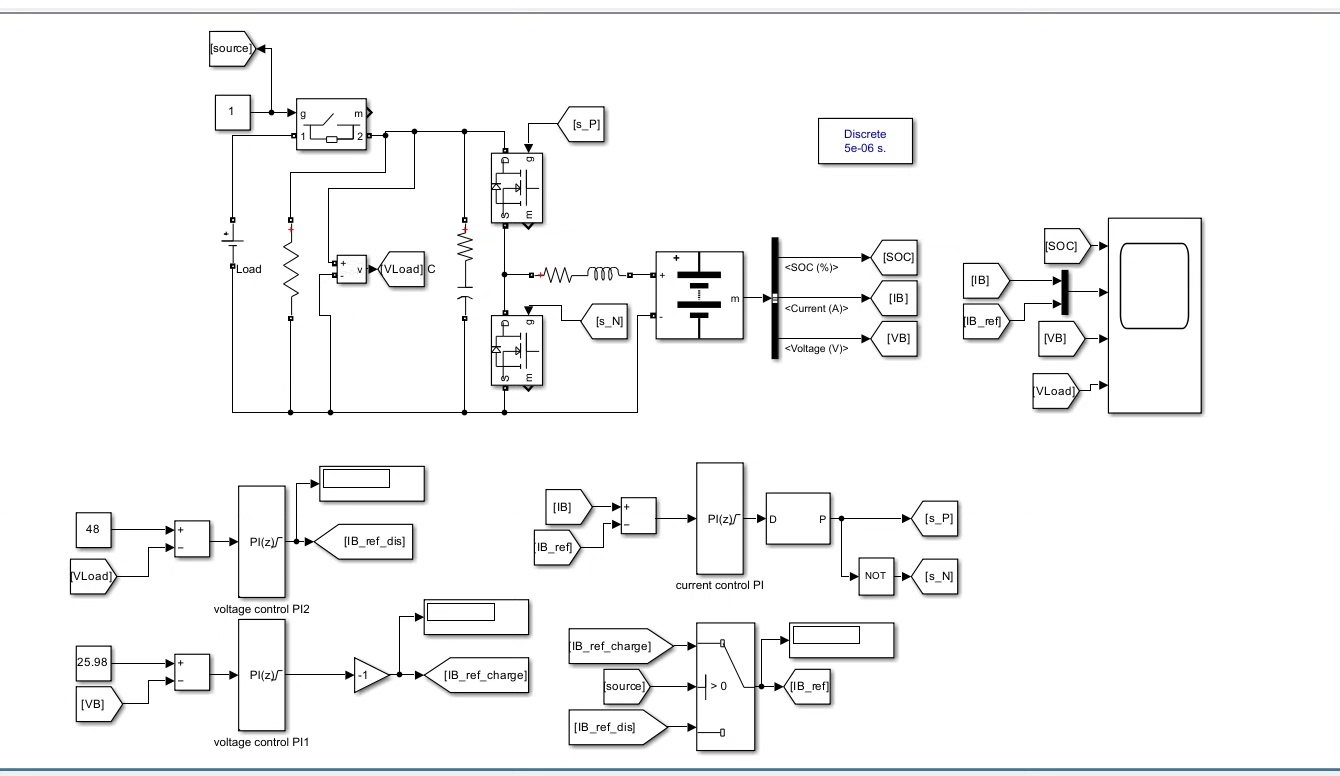

充电曲线

0-30分钟：恒流1A充电，电压线性上升
30分钟后：达到4.2V转入恒压，电流指数下降
2小时后：充电电流降至0.05A（截止条件）

5.2 动态响应测试

施加阶跃负载变化：

5Ω→2Ω突变时，恢复时间<50ms
电压跌落<0.1V
验证了控制环的稳定性

6. 模型扩展建议

SOC估算：加入卡尔曼滤波算法

matlab复制add_block('simulink/User-Defined Functions/MATLAB Function',...
          [model_name '/EKF_SOC']);

均衡电路：扩展多电池串联管理
热模型：耦合温度变化影响
