UDS协议单帧与多帧传输机制详解

张珍惜

1. UDS报文传输基础概念解析

在汽车电子和工业控制领域，CAN总线作为最常用的通信协议之一，其数据传输机制直接影响着系统性能和可靠性。UDS（Unified Diagnostic Services）协议作为基于CAN总线的上层协议，定义了标准化的诊断服务，而理解其单帧与多帧传输机制是进行有效通信的基础。

1.1 为什么需要区分单帧与多帧

CAN总线标准帧的数据域固定为8字节，这就像快递运输中的标准包装箱——当货物体积小于箱子容量时（≤8字节），我们可以直接用一个箱子（单帧）完成运输；当货物体积超出单个箱子容量时（>8字节），就需要将货物拆分到多个箱子（多帧）中进行运输，并需要额外的管理机制来确保所有部件能正确组装。

这种设计源于两个核心考量：

  1. 物理层限制：CAN2.0B标准帧数据域长度固定为8字节，这是硬件层面的约束
  2. 效率平衡：短报文采用单帧减少开销，长报文通过多帧保证完整性，在通信效率和实用性之间取得平衡

实际工程中，约70%的UDS诊断指令（如读取DTC、ECU复位等）使用单帧传输，而刷写ECU、传输大数据等场景则必须使用多帧传输。

1.2 帧类型标识的巧妙设计

UDS协议通过首字节的高4位（PCI nibble）来标识帧类型，这种设计实现了：

  • 即时识别：接收方只需检查第一个半字节即可确定处理逻辑
  • 空间节省：仅用4位就实现了4种状态的区分（实际只用了值0-3）
  • 扩展性：保留4-15的值用于未来协议扩展

下表展示了这种精妙的标识设计：

帧类型 首字节高4位 二进制表示 标识效率
单帧(SF) 0x0 0000 1 nibble
首帧(FF) 0x1 0001 1 nibble
连续帧(CF) 0x2 0010 1 nibble
流控帧(FC) 0x3 0011 1 nibble

在实际开发中，我经常使用位掩码操作来提取这个标识：

c复制#define FRAME_TYPE_MASK 0xF0
uint8_t get_frame_type(uint8_t first_byte) {
    return (first_byte & FRAME_TYPE_MASK) >> 4;
}

2. 单帧传输深度解析

2.1 单帧报文结构详解

单帧(SF)是UDS协议中最简单的传输形式，其完整结构如下：

code复制[0x0N][Data1][Data2][Data3][Data4][Data5][Data6][Data7]
 └─┬─┘ └─────────────────────┬─────────────────────┘
   │                         │
   │                         └─ 实际数据（最多7字节）
   └─ 帧类型(0) + 数据长度(N)

关键参数说明：

  • SF_DL（数据长度）：首字节低4位表示有效数据长度（1-7字节）
    • 特殊案例：当SF_DL=0时，实际表示8字节数据（协议约定）
  • 数据域：从第2字节开始的有效数据，未使用部分通常填充0x00或0xAA

注意：有些ECU实现会忽略填充值，而有些会校验填充值是否符合规范，建议在开发阶段统一填充0xAA以便于调试时区分。

2.2 单帧传输的典型应用场景

根据我的项目经验，以下场景通常采用单帧传输：

  1. 诊断指令：如0x22（读DID）、0x2E（写DID）等短指令
  2. 状态查询：0x19（读DTC）等响应数据较少的服务
  3. 控制命令：0x11（ECU复位）、0x85（控制DTC设置）等简单控制

一个实际的单帧示例：

code复制0x03 0x22 0xF1 0x90 0x00 0x00 0x00 0x00

解析：

  • 0x03：单帧（0x0） + 数据长度3（0x3）
  • 有效数据：0x22 0xF1 0x90（读取DID F190的服务）
  • 填充：5个0x00

2.3 单帧传输的优化技巧

在汽车电子开发中，我们积累了一些单帧优化经验：

  1. 数据对齐优化：
c复制// 不推荐 - 浪费1字节空间
#pragma pack(1)
struct {
    uint8_t svc_id;  // 服务ID
    uint16_t did;     // 数据标识
    uint8_t data[4];  // 数据
} sframe;

// 推荐 - 充分利用8字节
#pragma pack(1)
struct {
    uint8_t sf_hdr;   // 0x06
    uint8_t svc_id;   // 服务ID
    uint16_t did;     // 数据标识
    uint32_t data;    // 数据
} sframe_opt;
  1. 错误处理增强：
  • 添加SF_DL与实际数据长度的双重校验
  • 对填充字节进行模式检查（全0/全AA/递增等）
  1. 性能统计：
python复制# 统计单帧利用率示例
total_frames = 1000
used_bytes = sum([frame[0] & 0x0F for frame in single_frames])
utilization = used_bytes / (total_frames * 7)  # 理论最大7字节/帧
print(f"单帧空间利用率：{utilization:.2%}")

3. 多帧传输机制全解

3.1 多帧传输的三阶段模型

多帧传输采用典型的"请求-响应-流式"模型，类似于TCP协议的滑动窗口机制：

  1. 首帧(FF)：发送方宣告大数据传输开始

    • 包含总数据长度（FF_DL）
    • 携带首批数据（通常6字节）

  2. 流控帧(FC)：接收方控制传输节奏

    • 决定是否继续传输（FS）
    • 设置传输参数（BS, STmin）

  3. 连续帧(CF)：数据分批传输

    • 按顺序发送数据块
    • 遵守FC设置的传输参数

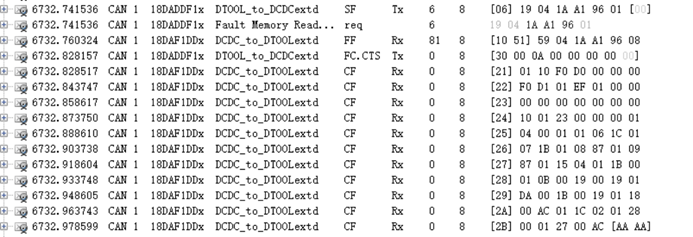

多帧传输流程图

3.2 首帧(FF)技术细节

首帧的结构比单帧复杂得多：

code复制[0x1X][FF_DL_H][FF_DL_L][Data1][Data2][Data3][Data4][Data5][Data6]
 └─┬─┘ └───┬────┘ └─────────────────────┬─────────────────────┘
   │       │                            │
   │       └─ 总数据长度（12位）          └─ 首批数据（最多6字节）
   └─ 帧类型(1) + FF_DL高4位(X)

关键点解析：

  • FF_DL计算：(first_byte & 0x0F) << 8 | second_byte
    • 例如0x10 0x51表示总长度0x051=81字节
  • 数据域：从第3字节开始的6字节有效数据
  • 长度限制：理论上FF_DL最大4095（0xFFF），但实际受ECU内存限制

实际项目中遇到过ECU厂商对FF_DL的限制不一致，建议在需求阶段明确最大支持长度（常见的有255/1024/2048等）

3.3 流控帧(FC)参数详解

流控帧是多帧传输的"交通指挥灯"，包含三个关键参数：

  1. 流状态(FS)：

    • 0x0（CTS）：继续发送
    • 0x1（WAIT）：暂停发送
    • 0x2（OVFLW）：终止传输

  2. 块大小(BS)：

    • 0x00：无限制（一次性发送所有CF）
    • 0x01-0xFF：每次最多发送的CF数量

  3. 最小间隔时间(STmin)：

    • 0x00-0x7F：1-127毫秒
    • 0xF1-0xF9：100-900微秒
    • 其他值：保留

典型FC帧示例：

code复制0x30 0x20 0x0A 0x00 0x00 0x00 0x00 0x00

解析：

  • 0x30：FC帧（0x3） + FS=0（CTS）
  • 0x20：BS=32（每次最多发送32帧CF）
  • 0x0A：STmin=10ms

3.4 连续帧(CF)序列管理

连续帧的核心在于序列号(SN)管理：

  1. SN循环计数：

    • 范围：0x0-0xF（4位）
    • 每帧递增，达到0xF后回绕到0x0
    • 实现方式：SN = (SN + 1) & 0x0F

  2. 数据连续性保证：

    • 接收方必须验证SN连续性
    • 丢失帧应请求重传（通过发送WAIT状态的FC）

  3. 超时处理：

    • 典型超时值：1000-5000ms
    • 超时后应重新发送FC请求

CF帧结构示例：

code复制0x21 0x01 0x02 0x03 0x04 0x05 0x06 0x07

解析：

  • 0x21：CF帧（0x2） + SN=1（0x1）
  • 数据：7字节有效数据

4. 实战案例分析

4.1 多帧传输完整示例

假设需要传输85字节数据（例如ECU软件版本信息）：

  1. 首帧发送：
code复制10 55 [数据1-6]  // 声明总长度0x55=85字节
  1. 流控响应：
code复制30 00 0A [填充]  // 允许传输，无块限制，间隔10ms
  1. 连续帧序列：
code复制21 [数据1-7]     // 第1-7字节
22 [数据8-14]    // 第8-14字节
...
2B [数据78-84]   // 第78-84字节
20 [数据85]      // 第85字节 + 6字节填充

4.2 常见错误排查

根据我的调试经验，多帧传输常见问题包括：

  1. 序列号错误：

    • 现象：接收方报告"Wrong sequence number"
    • 检查：SN是否严格按0x21,0x22,...,0x2F,0x20循环
    • 工具：使用CANoe的Sequence Chart工具可视化验证

  2. 流控超时：

    • 现象：发送CF后无响应
    • 解决：调整STmin（通常先从50ms开始测试）
    • 注意：某些ECU要求精确的STmin（如必须≥20ms）

  3. 数据长度不匹配：

    • 现象：最后数据校验失败
    • 检查：FF_DL与实际发送的CF数据总和是否一致
    • 技巧：在代码中添加长度累加校验
python复制# 长度校验示例代码
expected_length = (ff_frame[0] & 0x0F) << 8 | ff_frame[1]
received_length = 6  # FF携带的6字节
for cf in cf_frames:
    received_length += 7  # 每CF帧7字节
assert expected_length == received_length

4.3 性能优化建议

  1. 块大小(BS)调优：

    • 内存充足的ECU：BS=0（一次性传输）
    • 资源受限的ECU：BS=8-16（平衡速度和内存）

  2. 间隔时间(STmin)设置：

    • 高速CAN（500kbps）：1-5ms
    • 低速CAN（125kbps）：10-50ms
    • 测试方法：逐步降低STmin直到出现丢帧

  3. 缓冲区管理：

    • 发送方：双缓冲机制（填充下一块时发送当前块）
    • 接收方：环形缓冲区+长度预分配
c复制// 双缓冲实现示例
typedef struct {
    uint8_t buffer[2][8];  // 双缓冲
    uint8_t active_idx;    // 当前活动缓冲区
} DoubleBuffer;

void prepare_next_frame(DoubleBuffer *db) {
    uint8_t next_idx = db->active_idx ^ 1;
    // 填充next_idx缓冲区...
}

void send_active_frame(DoubleBuffer *db) {
    can_send(db->buffer[db->active_idx]);
    db->active_idx ^= 1;
}

5. 进阶话题与扩展

5.1 多帧传输的时序控制

精确控制多帧传输时序对系统稳定性至关重要。根据我的实测数据：

  1. 典型时序参数：

    • FC响应延迟：<10ms（从收到FF到发送FC）
    • CF间隔抖动：<±10% STmin
    • 超时容忍度：通常3-5倍STmin

  2. 时序优化技巧：

    • 使用硬件定时器而非软件延时
    • 在CAN控制器层面配置自动重传
    • 对时间敏感应用启用CAN FD的快速模式

5.2 大数据传输的分块策略

当传输数据非常大（如ECU闪存编程）时，需要分块策略：

  1. 固定分块：

    • 每块固定大小（如512字节）
    • 优点：实现简单
    • 缺点：可能产生部分填充

  2. 动态分块：

    • 根据FC反馈动态调整
    • 优点：适应性强
    • 缺点：实现复杂

  3. 混合策略：

    • 基础块固定大小（如256字节）
    • 最后块动态调整
    • 平衡实现复杂度和灵活性

5.3 安全传输考量

在汽车信息安全日益重要的今天，UDS传输也需要考虑：

  1. 数据完整性校验：

    • 在应用层添加CRC校验
    • 示例：在最后CF附加CRC16

  2. 传输加密：

    • 对敏感数据（如种子/密钥）加密
    • 常用算法：AES-128, CMAC

  3. 重放攻击防护：

    • 添加序列计数器
    • 使用新鲜度参数（nonce）
c复制// 安全传输帧结构示例
typedef struct {
    uint8_t frame_type;
    uint8_t security_header;
    uint8_t sequence_counter;
    uint8_t data[5];
    uint16_t crc;
} SecureFrame;

在实现这些安全机制时，需要特别注意不要超过CAN帧的最大长度限制，通常的做法是将安全元数据计入有效数据长度，相应减少实际业务数据的携带量。
