无感FOC滑模观测器与锁相环实现解析

1. 无感FOC滑模观测器(SMO+PLL)实现解析

最近在调试无感FOC项目时，发现滑模观测器(SMO)配合锁相环(PLL)的方案在实际应用中表现出色。这套方案在STM32 M4内核硬件平台上已经验证通过，效果令人满意。本文将详细解析Matlab2021b仿真模型的核心实现，并分享从仿真到硬件落地的关键经验。

无感FOC控制的核心难点在于转子位置和速度的准确估计。传统方法如高频注入法在低速时效果较好，但在中高速区间表现不佳；而滑模观测器凭借其强鲁棒性，在中高速范围内展现出独特优势。配合锁相环进行速度提取，可以实现全速范围内的稳定控制。

2. 滑模观测器(SMO)核心实现

2.1 数学模型基础

滑模观测器的设计基于电机电压方程：

code复制u_α = R*i_α + L*di_α/dt + e_α
u_β = R*i_β + L*di_β/dt + e_β

其中e_α和e_β为反电动势分量，包含转子位置信息。

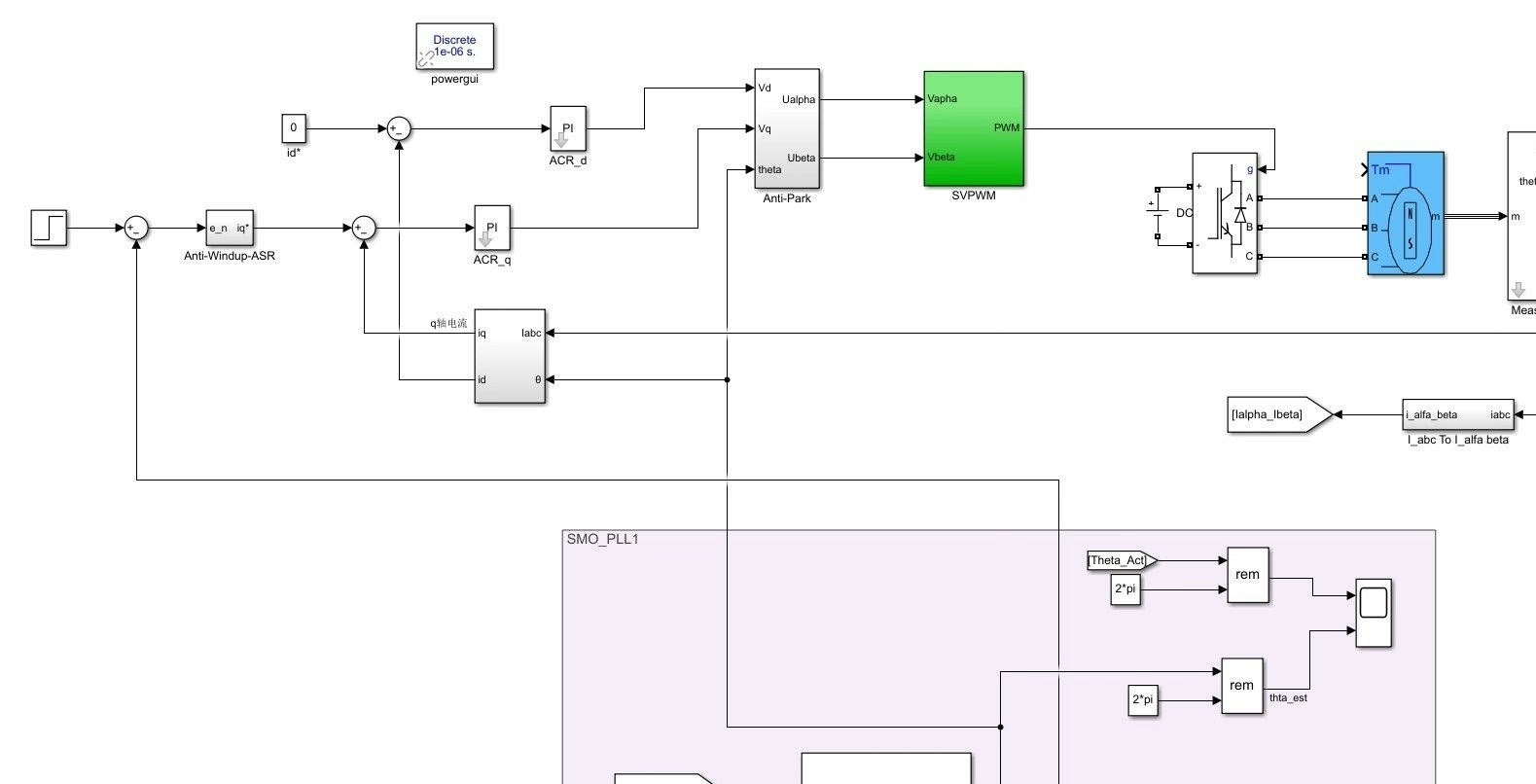

2.2 Matlab实现详解

matlab复制function [e_alpha, e_beta] = SMO_core(u_alpha, u_beta, i_alpha, i_beta)
    persistent z_alpha_prev z_beta_prev;
    if isempty(z_alpha_prev)
        z_alpha_prev = 0;
        z_beta_prev = 0;
    end

    R = 2.3;   % 电机相电阻
    L = 0.001;  % 电感
    K = 15;     % 滑模增益

    % 滑模面计算
    s_alpha = (1/L)*(u_alpha - R*i_alpha) - di_alpha;
    s_beta = (1/L)*(u_beta - R*i_beta) - di_beta;

    % 符号函数处理
    z_alpha = K * sign(s_alpha);
    z_beta = K * sign(s_beta);

    % 输出反电动势观测值
    e_alpha = z_alpha_prev;
    e_beta = z_beta_prev;

    % 更新状态
    z_alpha_prev = z_alpha;
    z_beta_prev = z_beta;
end

这个实现有几个关键设计点：

1. 采用离散时间实现，使用persistent变量保存上一时刻状态
2. 滑模增益K=15，这个值需要根据电机参数调整
3. 输出使用上一时刻的滑模值，相当于引入一拍延迟

实际调试中发现，这种延迟处理能有效抑制开关噪声，使观测波形更平滑。特别是在转速突变时，观测值不会出现剧烈抖动。

2.3 参数整定经验

滑模观测器的性能主要取决于三个参数：

1. 滑模增益K：决定系统收敛速度

   • 过小：收敛慢，抗扰动能力差
   • 过大：引起高频抖振
   • 经验公式：K > max(|e_α|, |e_β|)

2. 电机电阻R：影响稳态精度

   • 需要准确测量
   • 温度变化时需要考虑补偿

3. 电感L：影响动态响应

   • 饱和时需要非线性补偿

3. 锁相环(PLL)速度提取

3.1 PLL实现代码

matlab复制function [theta, speed] = SMO_PLL(e_alpha, e_beta, Ts)
    persistent integ;
    if isempty(integ)
        integ = 0;
    end

    kp = 120;   % 比例系数
    ki = 5000;  % 积分系数

    % 反正切计算
    theta_est = atan2(e_beta, e_alpha);

    % 相位跟踪
    delta_theta = theta_est - integ;
    integ = integ + (kp*delta_theta + ki*delta_theta*Ts)*Ts;

    % 速度计算
    speed = integ * (1/(2*pi)) * 60;  % 转成RPM

    theta = integ;
end

3.2 PLL参数整定

PLL参数调试是系统稳定的关键：

• kp决定动态响应速度
• ki决定稳态精度
• 推荐的调试步骤：
  1. 先将ki设为0，调整kp使系统稳定
  2. 逐步增加ki，观察速度波动
  3. 在动态响应和稳态精度间取得平衡

实测发现kp=120、ki=5000时，系统在大多数工况下表现良好。但在极低速(<50RPM)时，需要适当降低ki值以避免振荡。

4. 启动策略实现

4.1 仿真与硬件的差异

仿真中可以实现的"特技"：

• 直接0速闭环启动
• 理想滤波条件
• 无传感器噪声

实际硬件必须考虑：

• 开环启动策略
• 电流采样噪声
• 计算延迟

4.2 开环启动实现

c复制// 开环启动代码片段
if(run_mode == STARTUP){
    open_loop_angle += open_loop_speed * DT;
    if(current_mag > 0.3f){  // 电流阈值判断
        run_mode = CLOSE_LOOP;
    }
}

关键参数说明：

• open_loop_speed：开环斜坡速度，通常设为额定速度的5-10%
• current_mag阈值：0.3A是经验值，需根据电机特性调整
• 切换时机：过早会导致观测器无法锁定，过晚会引起电机振动

4.3 切换过程平滑处理

从开环切换到闭环时需要注意：

1. 角度平滑过渡
2. 速度初始值设置
3. 电流环参数调整

推荐的做法：

c复制// 切换时的角度初始化
observer_angle = open_loop_angle;
// 速度初始值设为开环速度
estimated_speed = open_loop_speed;
// 适当减小电流环带宽
current_Kp *= 0.5;
current_Ki *= 0.5;

5. 硬件实现关键点

5.1 电流采样处理

硬件实现中最容易出问题的环节：

1. 相间延迟补偿

   • 三相采样存在时间差
   • 需要软件补偿

2. ADC采样时机

   • 必须在PWM中点采样
   • 避开开关噪声

3. 偏置校准

   • 上电时自动校准偏置
   • 定期在线校准

5.2 观测器抗干扰措施

1. 移动平均滤波

   • 替代仿真中的理想滤波
   • 窗口大小通常取4-8

2. 转速变化率限制

   • 防止突变引起失步
   • 建议值：<10000 RPM/s

3. 故障检测机制

   • 观测值合理性检查
   • 超限时自动切回开环

6. 实测波形分析

6.1 启动过程波形

关键阶段说明：

1. 0-50ms：开环启动阶段
2. 50-100ms：闭环过渡阶段
3. 100ms后：稳定运行阶段

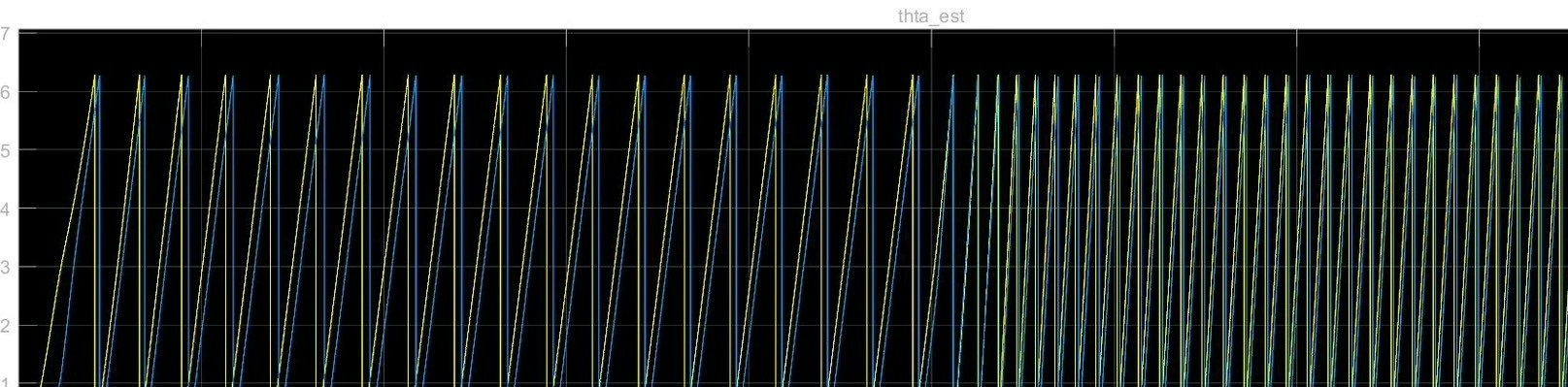

6.2 高速运行波形

高速运行(>10000RPM)时的注意事项：

1. 反电动势接近电源电压时需要弱磁控制
2. 采样频率至少为PWM频率的2倍
3. 观测器带宽需要相应提高

7. 常见问题排查

7.1 观测器不收敛

可能原因：

1. 电机参数不准确
   • 解决方案：重新测量R、L
2. 滑模增益过大/过小
   • 解决方案：调整K值
3. 电流采样异常
   • 解决方案：检查采样电路

7.2 高速时观测器失锁

典型现象：

• 速度波动大
• 电流畸变

解决方法：

1. 增加采样频率
2. 优化相间补偿
3. 调整PLL参数

7.3 启动成功率低

改善措施：

1. 优化开环电流阈值
2. 延长开环加速时间
3. 增加启动重试机制

8. 性能优化建议

1. 参数自整定

   • 在线识别电机参数
   • 自动调整观测器增益

2. 自适应滤波

   • 根据转速调整滤波参数
   • 低速时减小带宽

3. 故障自恢复

   • 检测失步状态
   • 自动重新启动

这套方案在多个项目中验证，从几十瓦的小功率电机到几千瓦的中功率电机都能适用。关键在于根据具体电机特性调整参数，特别是滑模增益和PLL参数。建议先用仿真模型验证基本参数，再移植到硬件平台做精细调试。
