DC-DC隔离电源模块在工控设备中的设计与应用

1. 工业级DC-DC隔离电源模块实战解析

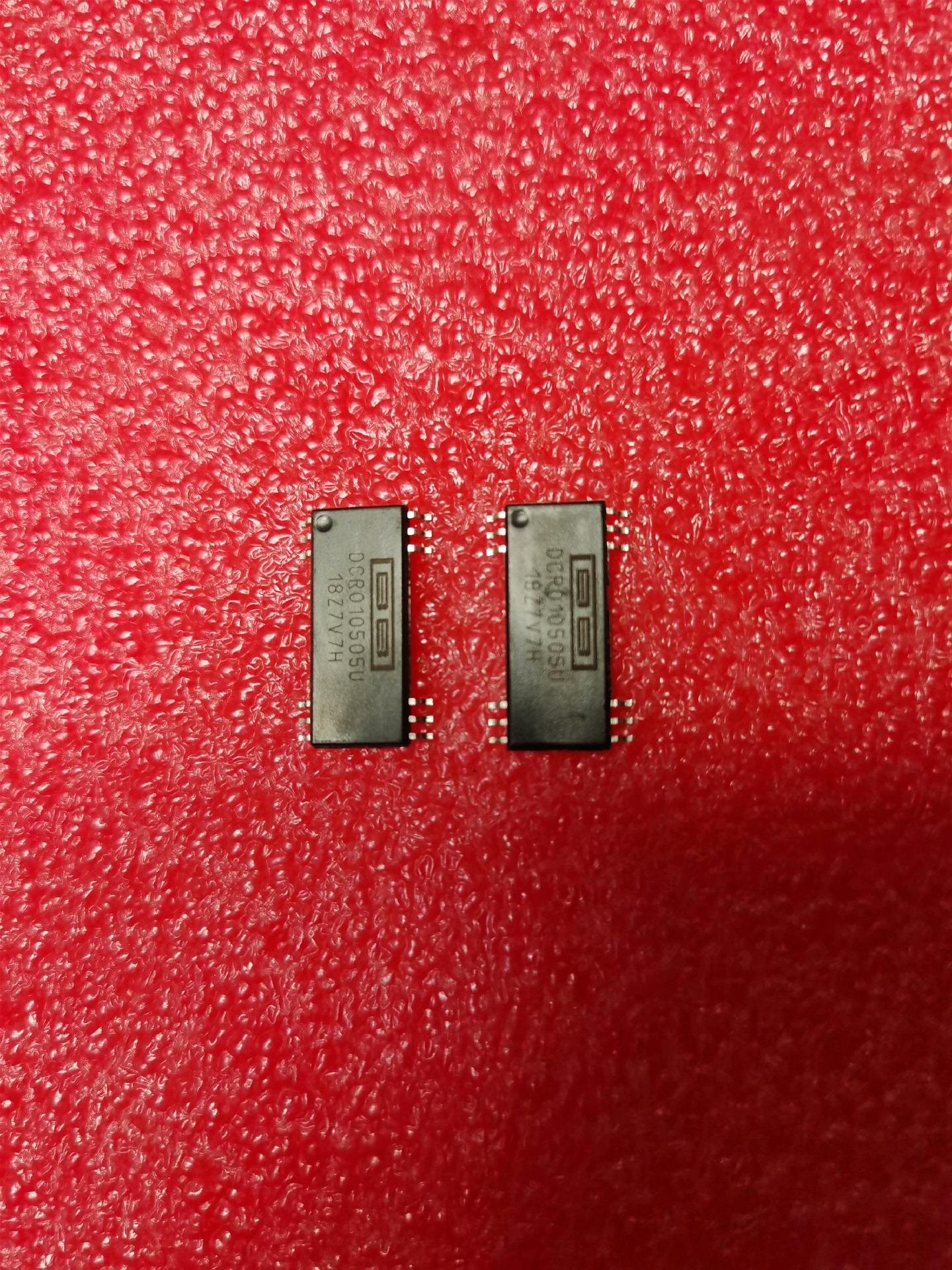

最近在调试一款小型工控设备时，遇到了一个令人头疼的问题：系统中同时存在数字电路和模拟电路，每次上电时总会出现各种莫名其妙的干扰。经过多次排查，发现问题根源在于电源系统的地环路干扰。在请教了一位资深硬件工程师后，他推荐我使用BB公司的DC-DC隔离电源芯片来解决这个问题。

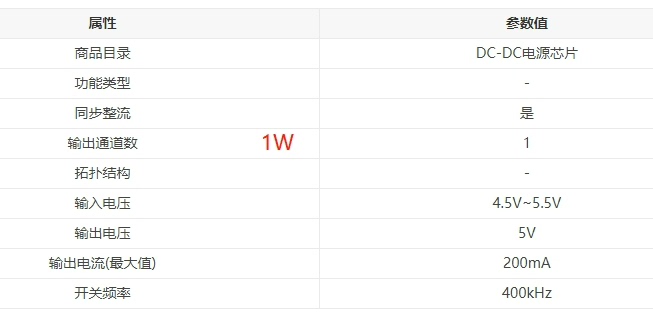

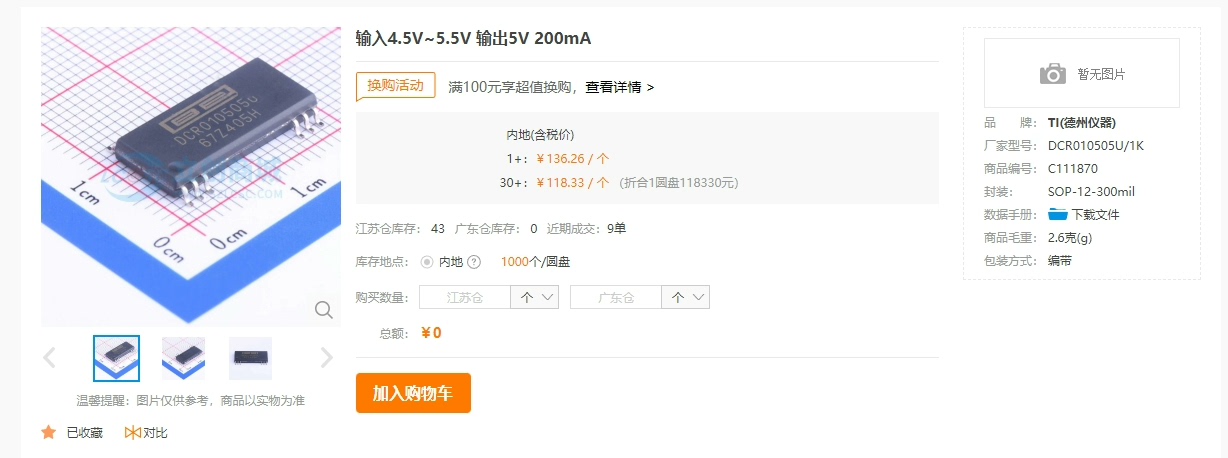

这款隔离电源芯片的参数相当特别：输入电压范围5V±0.5V，输出稳定的5V电压，最大输出电流200mA。最引人注目的是其高达400kHz的开关频率，这比市面上常见的DC-DC芯片高出了近一倍。高开关频率带来了更好的动态响应，但也对PCB布局提出了更高要求。

1.1 隔离电源的核心价值

在工业控制系统中，电源隔离绝不是可有可无的奢侈品。它至少带来三个关键优势：

1. 安全隔离：防止高压侧故障导致低压侧出现危险电压
2. 地环路消除：阻断不同电路之间的地线干扰
3. 电平转换：实现不同电压域之间的信号传递

特别是在我的工控设备案例中，模拟传感器信号经常被数字电路的开关噪声污染，使用隔离电源后这个问题得到了根本性解决。

2. 电路设计与参数计算

2.1 基础电路搭建

我首先在洞洞板上搭建了测试电路，输入输出端各并联了47μF的X7R陶瓷电容。选择X7R介质是因为它在宽温度范围内容量稳定，适合工业环境。反馈电阻网络的计算如下：

根据芯片规格书，输出电压由反馈电阻分压比决定：

code复制Vout = Vref × (1 + R1/R2)

其中Vref是内部基准电压1.2V，我们需要5V输出：

python复制Vout = 5.0
Vref = 1.2
R2 = 10kΩ  # 固定值
R1 = (Vout/Vref - 1) * R2
print(f"R1阻值需{R1:.0f}Ω")  # 输出31666Ω，实际选用33kΩ

注意：实际选型时需要考虑电阻精度，1%精度的电阻可以确保输出电压误差在±2%以内。

2.2 轻载特性调试

测试时发现一个有趣现象：空载时输出电压会升高到5.3V，只有在负载电流超过100mA时才稳定在5V。查阅规格书第9页发现，这是芯片故意设计的轻载调制度特性——通过提高轻载时的占空比来改善动态响应。

这种设计带来的影响需要特别注意：

1. 对于长期轻载的应用，需要考虑输出电压偏高的影响
2. 敏感电路可能需要增加假负载电阻
3. 在系统设计中要预留足够的电压裕量

3. PCB布局关键技巧

3.1 开关噪声控制

虽然这款芯片内置了斜坡补偿功能，实测SW引脚的开关噪声振铃控制在200mV以内，但400kHz的高开关频率仍然对布局提出了严苛要求。我的实践经验是：

1. 热回路最小化：续流二极管与开关管的回路面积控制在15mm²以内
2. 地平面分割：功率地(PGND)与信号地(AGND)单点连接
3. 去耦电容布局：每个电源引脚放置至少两个不同容值的电容(如10μF+100nF)

3.2 热管理设计

虽然最大输出电流只有200mA，但在密闭的工业环境中仍需考虑散热：

• 在芯片底部铺设散热焊盘
• 使用2oz厚铜箔提高导热能力
• 必要时添加散热过孔阵列

实测数据显示，在85℃环境温度下满载工作时，芯片温升约35℃，完全在安全范围内。

4. 创新应用：隔离I²C通信

4.1 传统方案对比

常规的I²C隔离方案通常使用：

• 光耦隔离：需要双电源，带宽有限
• 专用数字隔离器：成本较高
• 变压器耦合：电路复杂

4.2 创新实现方案

我尝试了一种经济高效的方案：使用两个隔离电源分别为I²C主从设备供电，配合简单的MOS管电平转换：

c复制// 双向电平转换电路初始化
void i2c_init() {
    // 配置GPIO为开漏输出
    GPIO_Setup(I2C_SCL, ODR_OPEN_DRAIN);
    GPIO_Setup(I2C_SDA, ODR_OPEN_DRAIN);
    // 注意：两侧需要分别接上拉电阻
}

这个方案的优点：

1. 成本仅为光耦方案的1/3
2. PCB面积节省60%以上
3. 支持标准400kHz I²C速率

实测技巧：MOS管选择Vgs阈值电压低的型号(如2N7002)，确保在3.3V逻辑下也能可靠导通。

5. 工程经验与故障排查

5.1 常见问题速查表

5.2 实测波形分析

使用示波器观察关键点波形是调试的重要环节：

1. SW引脚波形：应呈现清晰的方波，上升沿振铃<200mV
2. 输出电压纹波：满载时应<50mVp-p
3. 启动波形：上电过程应平稳，无过冲振荡

5.3 电磁兼容设计

工业环境对EMC要求严格，额外采取了以下措施：

1. 在输入输出端增加共模扼流圈
2. 敏感信号线使用屏蔽电缆
3. 整机进行接地系统优化

经过这些优化后，设备顺利通过了工业级的EMC测试。

6. 进阶应用思考

这款隔离电源模块的应用远不止于基础电源转换。在以下场景中它表现出色：

1. 多电压域系统：为不同电压需求的子系统供电
2. 传感器隔离：防止传感器地线引入干扰
3. 安全隔离：满足医疗设备的漏电流要求
4. 噪声敏感电路：为高精度ADC提供纯净电源

在实际项目中，我还发现一个巧妙用法：利用隔离电源创建"浮动"的测试环境，可以准确测量高边电流而不受地电位差影响。

经过这次项目实践，我深刻体会到优质隔离电源对系统稳定性的提升。很多时候，电路中的"玄学"问题追根溯源都是电源问题。下次当你遇到信号异常时，不妨先检查电源隔离是否到位，这可能比反复调试代码更有效。
