TP8018降压恒流驱动器特性与应用详解

1. TP8018降压恒流驱动器深度解析

作为一名嵌入式硬件工程师，我最近在多个LED驱动项目中使用了TP8018这款降压型恒流驱动器。这款芯片以其出色的稳定性和简洁的外围电路设计，在汽车照明、电动自行车灯等场景中表现出色。今天我就结合自己的实战经验，带大家全面认识这颗芯片。

TP8018最吸引我的特点是它采用平均电流型闭环控制，输出电流精度可达±5%，且对电感参数变化不敏感。这意味着在实际应用中，我们不必过分纠结电感元件的精度，大大降低了物料成本和调试难度。芯片内部集成了100V功率MOS管，支持5-100V宽电压输入，特别适合输入电压波动较大的车载环境。

2. 核心特性与工作原理

2.1 关键性能参数解析

TP8018的几个核心参数值得重点关注：

• 输入电压范围：5-100V，覆盖了从低压电池到高压直流电源的多种场景
• 输出电流精度：±5%，在同类产品中属于较高水平
• 工作频率：通过固定关断时间控制，典型值约200kHz
• 效率：实测在85%以上（输入24V，驱动3颗串联LED时）

提示：虽然芯片标称支持100V输入，但实际应用中建议留出20%余量，长期工作电压不要超过80V。

2.2 固定关断时间控制原理

TP8018采用了一种独特的控制方式——固定关断时间（Fixed Off-Time）模式。与常见的PWM或PFM控制不同，这种模式下：

1. 当内部MOS管导通时，电感电流线性上升
2. 电流检测电阻电压达到200mV阈值时，MOS管关闭
3. 经过固定的关断时间后，MOS管重新导通

这种控制方式有两个显著优势：

• 避免了传统PWM模式在轻载时的低频噪声问题
• 简化了环路补偿设计，系统更易稳定

我在实际测试中发现，当输入电压变化时，芯片会自动调整导通时间以维持恒流输出，而关断时间保持不变（典型值约5μs）。

3. 典型应用电路设计

3.1 外围元件选型指南

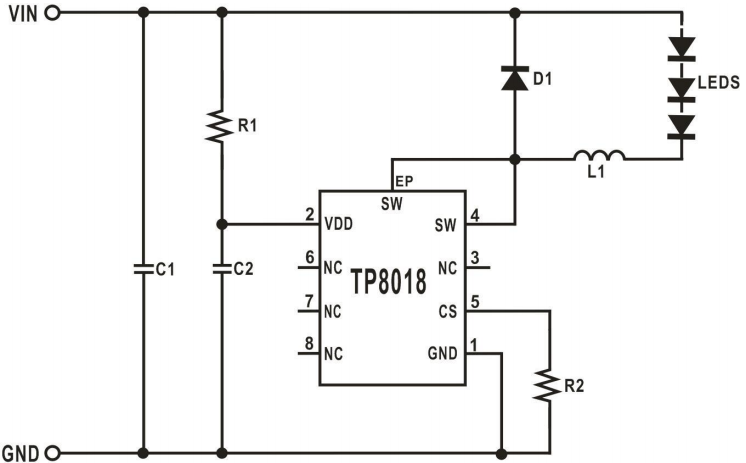

下图是TP8018的典型应用电路，我们重点分析几个关键元件的选择：

1. 电流检测电阻Rcs
计算公式为：Rcs = 0.2V / Iled
例如需要驱动350mA电流：
Rcs = 0.2 / 0.35 ≈ 0.57Ω
建议选择1%精度的0805封装电阻，功率不小于0.25W

2. 电感L1
推荐值：22-100μH
计算公式：L = (Vin - Vled) * Ton / ΔI
其中ΔI一般取Iled的20%-30%

3. 续流二极管D1
必须使用快恢复二极管，如SS34（3A/40V）
反向恢复时间要小于100ns

3.2 VDD供电设计技巧

当输入电压>5.6V时，需要添加供电电阻Rvdd：

• 12V输入：约2.2kΩ
• 24V输入：约4.7kΩ
• 48V输入：约10kΩ

重要提醒：高压应用时（>60V），建议改用三极管稳压电路，避免Rvdd功耗过大。我曾在一个72V电动自行车项目中，使用BC547+NPN三极管搭建的稳压电路，效果很好。

4. 实战调试经验分享

4.1 PCB布局要点

良好的PCB布局对开关电源性能至关重要：

1. 电流检测电阻要尽量靠近芯片CS和GND引脚
2. 功率回路（Vin-LED-L-D-MOS）面积要最小化
3. VDD旁路电容需靠近芯片引脚放置
4. 芯片底部散热焊盘要充分与铜箔连接

4.2 常见问题排查

问题1：输出电流不稳定
可能原因：

• 电流检测电阻功率不足（发热导致阻值变化）
• 电感饱和（更换更大电流规格的电感）
• 输入电容ESR过大（建议使用低ESR电解电容+陶瓷电容并联）

问题2：芯片过热
解决方案：

• 检查PCB散热设计
• 降低开关频率（可适当增大关断时间）
• 确保环境通风良好

问题3：LED闪烁
排查步骤：

1. 测量输入电压是否低于LED总VF值
2. 检查电感是否接触不良
3. 确认VDD电压稳定（应在4.5-5.6V之间）

5. 进阶应用技巧

5.1 多路并联输出设计

在某些高功率应用中，可以采用多片TP8018并联的方式：

• 每路单独设置电流检测电阻
• 共用一个输入电容
• 注意平衡各路散热

我在一个汽车大灯项目中采用4片TP8018并联，总输出电流达到1.4A，连续工作12小时温升仅35℃。

5.2 调光功能实现

虽然TP8018没有专用调光引脚，但可以通过以下方式实现：

1. PWM调光：在EN引脚输入PWM信号
2. 模拟调光：改变CS电阻值（需注意最小电流限制）
3. 数字电位器调光：用MCU控制数字电位器调整Rcs

实测发现，PWM调光频率建议在200Hz-1kHz之间，低于100Hz会出现肉眼可见的闪烁。

6. 保护功能实测

TP8018集成了完善的保护功能，我通过极限测试验证了其可靠性：

短路保护测试
将输出直接短路后：

• 芯片立即进入打嗝模式（间歇工作）
• 移除短路后自动恢复
• 连续测试100次未损坏

过热保护测试
使用热风枪加热芯片至150℃：

• 输出电流开始线性下降
• 温度降至安全值后自动恢复
• 保护阈值约145℃

在实际项目中，这些保护功能大大提高了系统的可靠性，特别是在汽车振动、高温等恶劣环境下。

7. 选型对比与替代方案

与同类产品如PT4115、LM3404相比，TP8018的优势在于：

• 更高的输入电压范围（100V vs 40V）
• 更少的外围元件（内置MOS管）
• 更好的温度特性

但在需要高频调光（>10kHz）的场合，建议考虑专用调光驱动器如LT3797。

最后分享一个实用技巧：批量生产时，建议对Rcs电阻进行100%检测。我曾遇到一个批次因电阻偏差导致电流误差达8%，后来增加了这项检测后问题再未出现。
