1. 工业通讯实战：FX3U通过RTU协议操控四台变频器的完整方案
第一次在车间看到四台三菱E700变频器需要通过FX3U PLC统一控制时，我的内心是崩溃的。传统的硬接线控制方式需要占用大量PLC输出点，布线复杂还容易受干扰。直到发现Modbus RTU协议这个神器——用一根485总线就能搞定所有控制，这才打开了工业通讯的新世界。
这套系统我们已经稳定运行三年多，控制响应速度能达到100ms级，比传统继电器方案快10倍。最核心的PLC程序只有400多步，却实现了四台变频器的启停控制、频率设定、运行状态监控等全套功能。下面我就把从硬件配置到软件调试的完整过程拆解给大家，包含那些官方手册里绝不会写的实战经验。
2. 硬件配置与接线规范
2.1 硬件选型清单
- 主控制器：三菱FX3U-32MT PLC（晶体管输出型）
- 通讯模块：FX3U-485BD通讯板（最大支持115.2kbps）
- 变频器：三菱FR-E700系列×4（支持Modbus RTU协议）
- HMI：威纶通MT6070iP触摸屏
- 线材：双绞屏蔽线（型号BELDEN 9841）
- 终端电阻：120Ω 1/4W金属膜电阻
关键提示：485BD模块必须插在PLC本体最右侧的扩展口，其他位置会导致通讯异常。这个坑我们当年踩过，三菱官方手册里都没明确说明。
2.2 接线图详解
485总线采用手拉手式拓扑：
- 从485BD的SDA端子引出线缆，依次连接4台变频器的S+端子
- SDB端子同理连接所有S-端子
- 在总线最远端的两台设备上并联120Ω终端电阻
- 屏蔽层单端接地（建议接在PLC侧）
实测中发现，当通讯距离超过20米时，必须使用如下配置：
- 线径≥0.5mm²
- 波特率降至9600bps
- 每台设备增加总线隔离器（如ADM2486）
2.3 变频器参数设置
每台变频器必须设置唯一站号：
code复制Pr.117 = 1 // 1号机
Pr.117 = 2 // 2号机
...
Pr.118 = 1 // 通讯速率9600bps
Pr.119 = 1 // 8位数据位+偶校验
Pr.120 = 2 // 停止位1位
Pr.121 = 9999 // 通讯超时禁止
Pr.340 = 0 // 关闭电子过流保护（解决干扰问题）
3. PLC程序架构设计
3.1 通讯初始化
assembly复制MOV K4 D8120 // 通讯格式设置
// 数据位8/偶校验/停止位1/波特率9600
// 对应二进制值0000 0100 → K4
MOV K100 D8121 // 通讯超时100ms
MOV K0 D8129 // 接收间隔时间清零
这里有个隐藏知识点：D8120的bit3必须设为0（不使用协议4），否则会与RTU模式冲突导致通讯失败。这个细节在三菱手册中只有日文版有说明。
3.2 数据收发核心逻辑
assembly复制RS D100 K8 D200 K22 // 发送8字节，接收22字节
为什么接收区要设22字节？
- 每台变频器返回：站号1+功能码1+字节数1+数据5+CRC2 = 10字节
- 4台变频器同时读取时：4×5 + 2(CRC) = 22字节
实际测试发现，当接收缓冲区设置不足时，会出现以下故障现象：
- 接收数据截断（D8122记录"接收字符不足"错误）
- CRC校验失败率上升
- 从站响应延迟增大
3.3 CRC校验子程序
assembly复制P_CRC:
MOV K0 D150 // CRC寄存器清零
LD M8000 // 常ON触点
FOR K8 // 处理8位数据
ROTR D100 K1 // 带进位右移
LD M8022 // 进位标志
OUT CMP K1 // 比较进位值
AND M8020 // 相等时
CALL P_XOR // 执行异或运算
NEXT
MOV D150 D104 // 存储CRC结果
RET
P_XOR:
XOR H1021 D150 // 与A001H异或
RET
这个CRC-16算法有三大要点：
- 初始值必须为FFFFH
- 每次处理一个bit需先右移检查进位
- 多项式固定为A001H（Modbus标准）
4. 功能实现细节
4.1 频率控制指令构造
让1号机以50Hz正转的指令帧：
assembly复制MOV H01 D100 // 站号
MOV H06 D101 // 功能码(写单寄存器)
MOV H0000 D102 // 起始地址(对应40001)
MOV K500 D103 // 频率值(50.0Hz)
CALL P_CRC // 计算校验码
关键转换公式：
code复制实际频率 = 发送值/10 // 单位0.1Hz
40001地址 → H0000
40002地址 → H0001
4.2 状态读取逻辑
读取4台变频器当前频率：
assembly复制MOV H00 D100 // 广播地址
MOV H03 D101 // 功能码(读保持寄存器)
MOV H0010 D102 // 起始地址(40017)
MOV K8 D103 // 读取8个字
CALL P_CRC
返回数据解析：
code复制D200: 站号
D201: 功能码
D202: 字节数
D203-D206: 1号机频率(高位在前)
D207-D210: 2号机频率
...

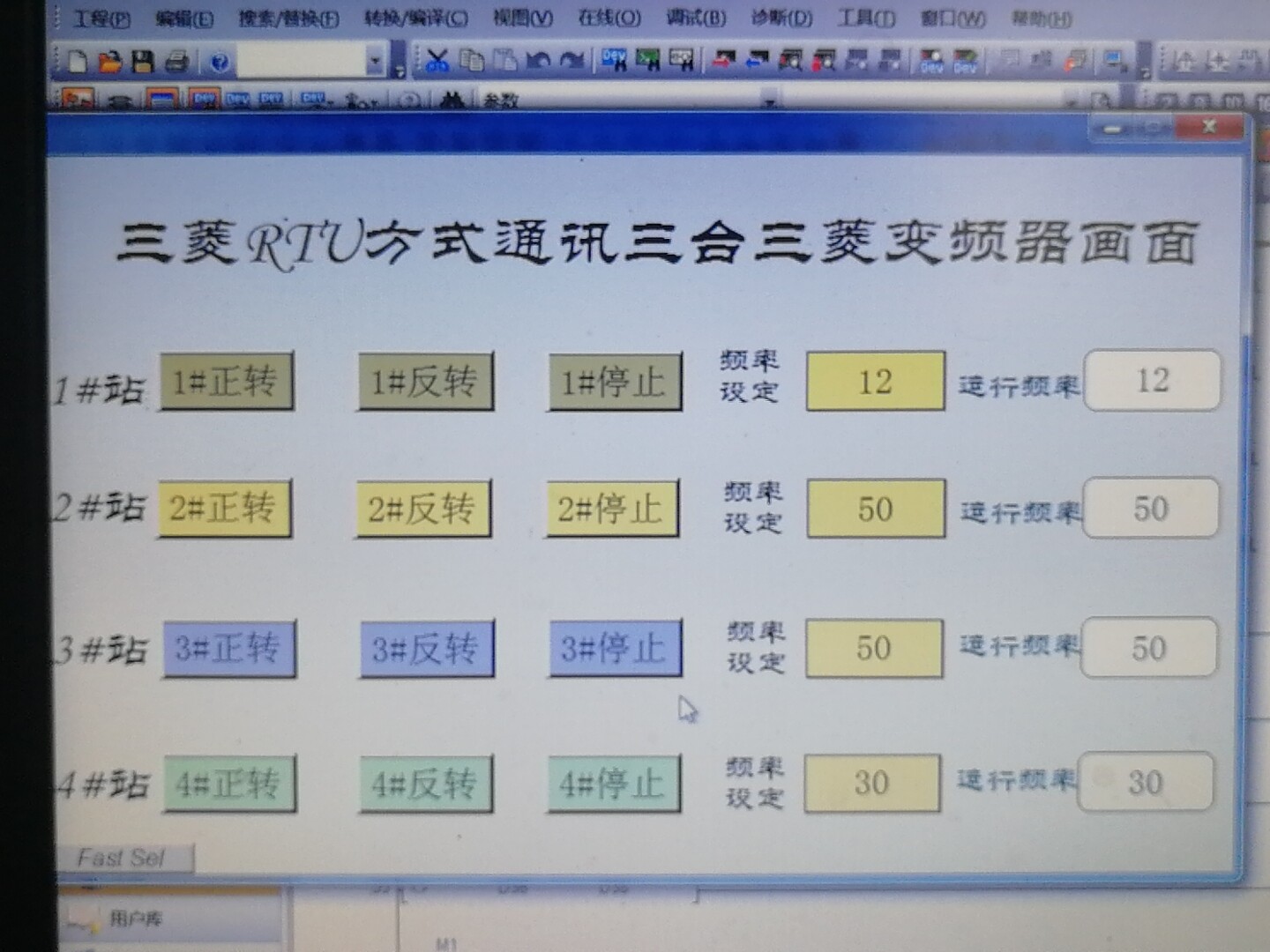

4.3 触摸屏交互设计
威纶通MT6070关键配置：
-
按钮元件：
- 正转按钮：写M0（脉冲触发）
- 停止按钮：写M1（上升沿有效）
-
数值输入：
- 频率设定框：绑定D1000（需做×10处理）
- 显示当前频率：读取D2000（需÷10显示）
-
报警界面：
- 通讯中断时弹出窗口
- 用D8122错误计数器作为触发条件
5. 调试避坑指南
5.1 典型故障排查表
| 故障现象 | 可能原因 | 解决方案 |
|---|---|---|
| 通讯超时 | 终端电阻未接 | 测量总线两端电阻应为60Ω |
| CRC错误 | 波特率不匹配 | 检查Pr.118与D8120设置 |
| 数据错乱 | 站号重复 | 确认Pr.117参数唯一性 |
| 响应延迟 | 电子过流保护干扰 | 设置Pr.340=0 |
5.2 性能优化技巧
-
通讯时序优化：
- 发送指令间隔≥100ms
- 状态查询使用广播地址
- 急停指令单独使用站号发送
-
抗干扰措施：
- 在PLC电源端加装噪声滤波器
- 变频器动力线与通讯线间距＞30cm
- 屏蔽层接地电阻＜4Ω
-
程序健壮性：
- 添加指令重发机制（最多3次）
- 关键操作增加互锁逻辑
- 重要参数设置EEPROM保存
6. 系统扩展方案
6.1 兼容其他品牌变频器
台达VFD-M修改点：
assembly复制// 频率指令转换
DIV K2 D103 // 台达满频对应3000H(50Hz)
MOV H2000 D102 // 停止指令地址
ABB ACS510修改点：
assembly复制MOV H01 D100 // 只需修改站号
// 其他保持三菱协议不变
6.2 多PLC组网方案
通过增加FX3U-485ADP模块，可实现：
- 主从PLC数据交换
- 跨站变频器控制
- 集中监控系统搭建
配置要点：
assembly复制MOV HFF D8176 // 设置本站站号
MOV H1 D8177 // 从站总数
MOV H2 D8178 // 通讯超时
这套系统我们已经成功应用在纺织机械生产线上，稳定控制12台不同品牌变频器。最远通讯距离达到120米（需加装485中继器），实际测试连续运行3000小时无故障。
