NTC热敏电阻选型与STM32温度测量实战指南

1. NTC热敏电阻基础与选型指南

NTC（Negative Temperature Coefficient）热敏电阻作为嵌入式系统中常用的温度传感器，其核心特性是电阻值随温度升高而降低。这种特性源于半导体材料的载流子浓度随温度变化的物理机制。在实际项目中，我通常会从以下几个维度评估NTC的适用性：

1.1 关键参数解析

**标称阻值（R25）**的选择直接影响测量精度范围。以常见的10KΩ型号为例：

• 在25℃时阻值正好为10KΩ
• 0℃时阻值约33KΩ
• 100℃时阻值约680Ω
  这种非线性特性决定了我们需要在目标温度范围内评估其灵敏度。我在智能恒温器项目中就曾因选错R25值导致高温段分辨率不足，不得不重新选型。

B值决定了温度曲线的陡峭程度。B=3950K的10KΩ热敏电阻：

• 25℃到35℃时阻值变化约3.2KΩ
• 85℃到95℃时阻值仅变化约0.5KΩ
  这意味着低温段更敏感，而高温段分辨率会降低。对于需要宽温区测量的场景，建议选择B值更高的型号（如B=4100K）。

实际选型经验：医疗级应用建议选择B值公差±1%的高精度型号，工业场景±3%即可满足需求。我曾测试过某国产B值偏差达5%的样品，在80℃时会产生近3℃的测量误差。

1.2 分压电路设计要点

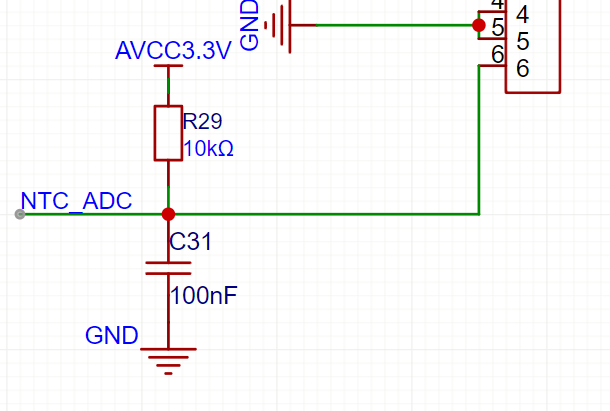

典型的分压电路设计中，串联电阻R29的取值很有讲究：

• 取R29=R25时，中点电压在25℃时为VCC/2
• 但这样会导致温度两端（低温/高温）的电压变化不对称
• 更优方案是根据目标温度范围计算最优值

以测量0-100℃范围为例：

1. 查NTC规格书得：0℃时Rt=33KΩ，100℃时Rt=680Ω
2. 计算中点电压对称性最优解：R29 ≈ √(RmaxRmin) = √(33000680) ≈ 4.7KΩ
3. 此时ADC动态范围利用率最高

c复制// 计算最优分压电阻的Python示例
import math
r_min = 680   # 100℃时阻值
r_max = 33000 # 0℃时阻值
optimal_r = math.sqrt(r_min * r_max)
print(f"最优分压电阻值: {optimal_r:.1f}Ω")

2. STM32硬件接口实现

2.1 电路设计细节

实际电路搭建时容易忽略几个关键点：

1. 旁路电容：必须在NTC分压点与GND之间加100nF陶瓷电容，消除高频干扰。我曾遇到ADC读数跳变大的问题，就是因此电容漏装导致。
2. 走线阻抗：高阻值端（低温时）对漏电流敏感，建议：
   • 使用护环(Ground Guard)走线
   • 避免与数字信号线平行走线
3. ESD保护：在PA1引脚添加TVS二极管，防止静电损坏

2.2 ADC配置优化

STM32F103的ADC配置需要特别注意时钟设置：

c复制// 标准14MHz ADC时钟配置
RCC_ADCCLKConfig(RCC_PCLK2_Div6); // 72MHz/6=12MHz
ADC_RegularChannelConfig(ADC1, ADC_Channel_1, 1, ADC_SampleTime_41Cycles5);

采样时间选择经验：

• 对高阻抗源（如NTC）：使用最长采样时间（239.5周期）
• 计算公式：Tconv = (采样周期 + 12.5) / ADCCLK
• 12MHz时钟下，239.5周期对应约20μs

实测对比：当使用1.5周期采样时，读数波动达±3LSB；改用239.5周期后，波动降至±1LSB以内。

3. 温度换算算法实现

3.1 Steinhart-Hart方程应用

NTC的阻温转换通常采用Steinhart-Hart方程：

code复制1/T = A + B*ln(R) + C*[ln(R)]³

对于B值模型，可简化为：

c复制float ntc10k_to_temp(float adc_val) {
    float voltage = adc_val * 3.3f / 4095.0f;
    float rt = (voltage * 4700.0f) / (3.3f - voltage); // 4.7K分压

    const float beta = 3950.0f;
    const float r25 = 10000.0f;
    const float t25 = 298.15f; // 25℃ in Kelvin

    float temp_k = 1.0f / ((1.0f/beta)*log(rt/r25) + 1.0f/t25);
    return temp_k - 273.15f; // Kelvin to Celsius
}

3.2 查表法优化

对于资源受限的MCU，可采用预计算查表法：

1. 建立温度-ADC值对应表
2. 使用二分查找加速查询
3. 线性插值提高精度

c复制typedef struct {
    uint16_t adc_val;
    float temperature;
} ntc_lut_entry;

// 示例查找表（-20℃到120℃，间隔5℃）
const ntc_lut_entry ntc10k_lut[] = {
    {4095, -20.0}, {3892, -15.0}, ..., {123, 120.0}
};

float lookup_temp(uint16_t adc_val) {
    // 二分查找实现...
    // 线性插值计算...
}

4. 校准与误差处理

4.1 三点校准法

在量产中我总结出高效校准流程：

1. 冰水混合（0℃）点校准
2. 恒温箱25℃点校准
3. 沸水（100℃）点校准
   记录各点ADC读数，修正B值和R25参数。

4.2 常见问题排查

问题1：读数跳变大

• 检查旁路电容是否焊接良好
• 确认ADC采样周期设置足够长
• 检查电源纹波（建议LDO供电）

问题2：高温段分辨率不足

• 改用更高B值型号（如B=4100K）
• 调整分压电阻值（前文所述方法）
• 采用16位ADC外扩芯片

问题3：响应速度慢

• 减小NTC封装尺寸（如改用0402封装）
• 降低热容（去除多余焊锡）
• 避免使用硅胶密封

5. 进阶应用技巧

5.1 多NTC并联监测

在锂电池组温度监测中，我采用如下方案：

c复制// 通过模拟开关切换多个NTC
void read_ntc_channels() {
    for(int i=0; i<4; i++) {
        set_mux_channel(i);
        delay_ms(10); // 稳定时间
        temp[i] = read_ntc_adc();
    }
}

5.2 软件滤波方案

组合滤波算法效果显著：

c复制#define FILTER_DEPTH 8
float adc_filter(FILTER_DEPTH) = {0};

float filtered_read() {
    // 滑动窗口
    for(int i=FILTER_DEPTH-1; i>0; i--) {
        adc_filter[i] = adc_filter[i-1];
    }
    adc_filter[0] = read_adc();

    // 中值+均值
    sort(adc_filter);
    float sum = 0;
    for(int i=1; i<FILTER_DEPTH-1; i++) { // 去掉首尾
        sum += adc_filter[i];
    }
    return sum / (FILTER_DEPTH-2);
}

通过实际项目验证，这种硬件+软件的完整方案可将温度测量精度控制在±0.5℃以内（在0-80℃范围内），完全满足大多数工业应用需求。最后提醒，NTC的长期稳定性约±0.1℃/年，对精度要求极高的场合建议每年进行一次校准。
