在超大规模集成电路(VLSI)设计流程中,布线(Routing)阶段如同为芯片构建神经系统。当完成布局(Placing)后,数亿个晶体管单元的位置已经确定,此时需要通过金属连线将这些单元按设计需求连接起来。现代7nm工艺芯片通常包含12-15层金属堆叠,每层金属线宽可小至20nm,整个布线过程需要处理数百万个连接点。
布线工程之所以复杂,源于三个核心挑战:首先是几何约束,不同金属层有特定的走线方向(例如M1横向、M2纵向);其次是电学约束,需要考虑信号完整性、串扰和IR压降;最后是制造约束,必须满足设计规则检查(DRC)。这些因素使得布线算法成为EDA工具中最复杂的模块之一。
单层两点布线是最基础的场景,其算法演进经历了几个关键阶段:
python复制# Lee算法伪代码示例
def lee_algorithm(grid, start, end):
from collections import deque
queue = deque([start])
grid[start] = 0
while queue:
current = queue.popleft()
if current == end:
break
for neighbor in get_neighbors(current):
if grid[neighbor] == -1: # -1表示可布线区域
grid[neighbor] = grid[current] + 1
queue.append(neighbor)
# 回溯路径构建...
关键提示:实际工业级实现会使用更高效的数据结构,如优先队列配合A*启发式搜索,将时间复杂度从O(n²)优化到O(nlogn)

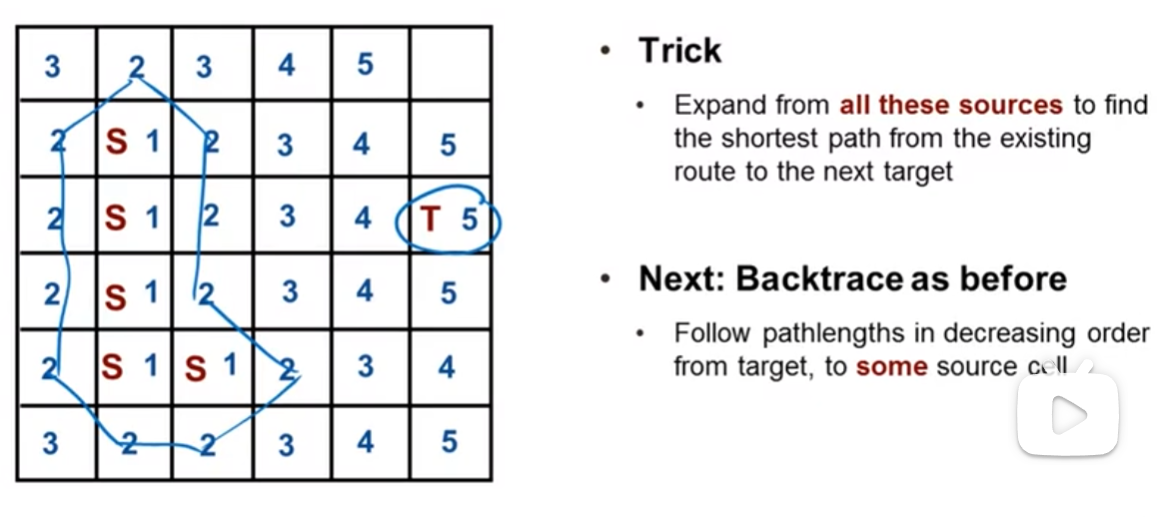

当需要连接一个源点和多个目标点时(如时钟树综合),问题转化为构建Steiner树。经典算法包括:

表:不同Steiner树算法比较
| 算法类型 | 时间复杂度 | 最优性保证 | 适用场景 |
|---|---|---|---|
| 最小生成树 | O(nlogn) | 1.5倍近似 | 快速初始解 |
| 迭代优化 | O(n³) | 局部最优 | 中小规模设计 |
| 几何构造法 | O(n²) | 1.21倍近似 | 规则布局 |
| 机器学习辅助 | 可变 | 无保证 | 超大规模设计 |
现代芯片采用3D布线架构,VIA连接不同金属层时会引入额外挑战:
优化技巧:
verilog复制// 工业级VIA描述示例
VIA12_2x2 {
LAYER M1;
RECT -0.1 -0.1 0.1 0.1;
LAYER VIA1;
RECT -0.05 -0.05 0.05 0.05;
LAYER M2;
RECT -0.1 -0.1 0.1 0.1;
SPACING 0.2;
}

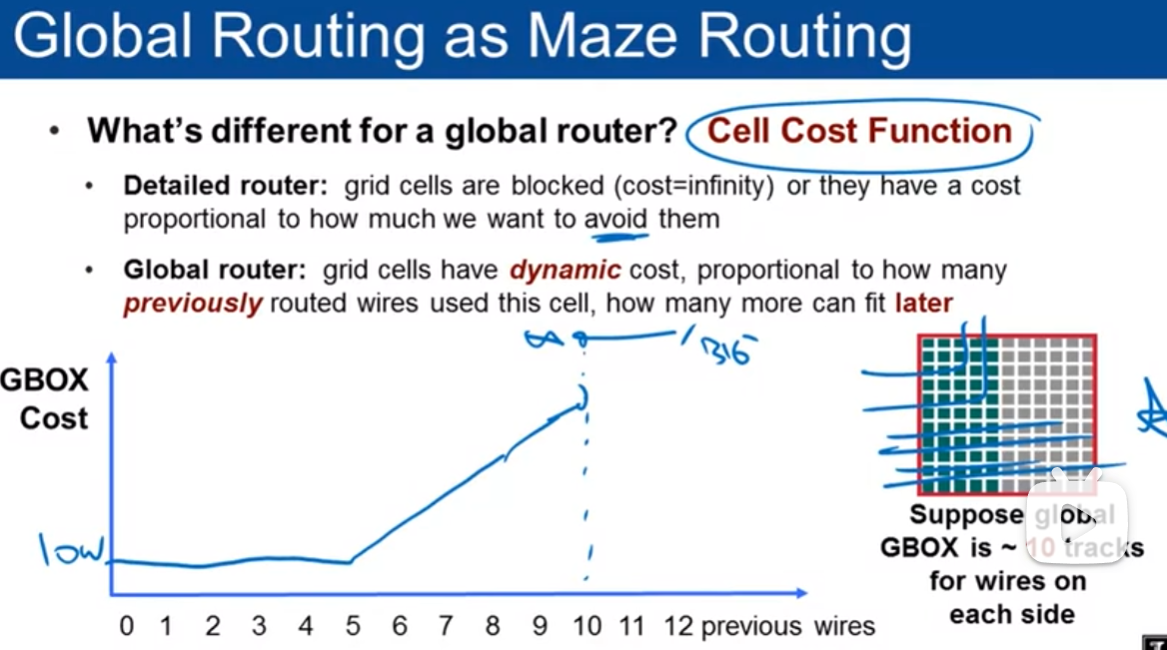

工业级全局布线通常采用多粒度方法:
顶层规划:将芯片划分为超级区域(Super Region)
通道分配:使用图论算法规划路径
时序驱动布线:

A*搜索优化:
多商品流算法:
机器学习辅助:
常见DRC错误及解决方案:
| 错误类型 | 产生原因 | 修复方法 |
|---|---|---|
| 最小间距违规 | 金属线靠得太近 | 自动蛇行走线 |
| 最小宽度违规 | 工艺限制 | 金属填充或重布线 |
| 天线效应 | 等离子刻蚀导致电荷积累 | 插入二极管或跳层连接 |
| 电迁移风险 | 电流密度超标 | 加宽线宽或并行布线 |
关键路径处理:
串扰抑制方法:
时钟树综合特殊处理:
随着芯片堆叠技术发展,3D IC带来新的布线维度:
图神经网络预测:
强化学习优化:
迁移学习框架:
在实际项目中使用这些技术时,建议先从非关键模块试点,逐步验证效果后再推广到全芯片。我们团队在5nm项目中的实测数据显示,ML辅助布线可将迭代周期缩短40%,但需要平衡训练成本和收益。
