1. 红外测温系统设计概述
作为一名嵌入式系统开发者，我最近完成了一个基于STC89C52单片机的无接触温度测量系统项目。这个系统特别适合需要快速、安全测温的场景，比如疫情期间的体温筛查，或者工业设备的热故障检测。相比传统接触式测温，红外测温能在0.5秒内完成测量，而且完全不会干扰被测对象的正常工作状态。
整个系统的核心是MLX90614红外测温传感器，它通过检测物体发出的红外辐射来推算温度。这种非接触式测温基于一个有趣的物理现象——所有温度高于绝对零度的物体都会不断发射红外线，而且辐射强度与温度存在确定的数学关系。系统测量范围覆盖0-100℃，精度达到±0.5℃，完全满足大多数日常和工业应用需求。
提示：选择MLX90614传感器时要注意视角参数。常见的DCI型号视角为90°，适合近距离测量；而AA型号视角仅10°，适合远距离精准测温。
2. 红外测温原理深度解析
2.1 黑体辐射理论实践应用
红外测温的核心原理是普朗克黑体辐射定律。简单来说，我们可以把任何物体想象成一个由无数微小振荡器组成的系统，这些振荡器会以电磁波的形式释放能量。温度越高，振荡越剧烈，辐射的能量就越多，而且辐射峰值会向短波方向移动。
这个现象最直观的体现就是金属加热过程：刚开始发热时我们感觉不到光（长波红外），随着温度升高会先看到暗红色（约500℃），然后是亮红色（800℃），最后变成白炽色（1500℃以上）。红外测温传感器就是通过捕捉这种不可见的红外辐射来反推温度的。
在实际工程中，我们需要考虑三个关键参数：
- 发射率（ε）：理想黑体ε=1，现实物体都小于1。人体皮肤约0.98，磨光金属可能低至0.1
- 距离系数（D:S）：测量距离与光斑直径的比值
- 响应时间：从检测到输出稳定读数的时间
2.2 传感器信号处理流程
MLX90614内部完成了大部分复杂计算，但了解其工作流程对调试很有帮助：
- 热电堆检测红外辐射，产生微伏级电压信号
- 内部放大器将信号放大1000倍左右
- 17位ADC进行模数转换
- DSP单元根据存储的校准参数进行温度补偿
- 通过SMBus或PWM输出最终温度值
注意：传感器出厂时已经过校准，但使用时要避免强电磁干扰。我在初期测试时就因为靠近手机导致读数波动，后来通过给传感器加装金属屏蔽罩解决了问题。
3. 硬件系统设计与实现
3.1 核心电路模块详解

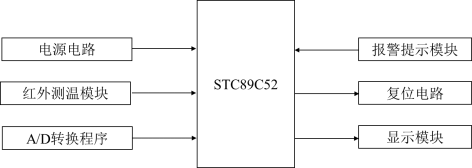

整个硬件系统采用模块化设计，主要包含以下关键部分：
电源管理模块：
- 采用AMS1117-3.3稳压芯片为MLX90614供电
- 7805为单片机和其他5V器件供电
- 每个电源引脚都并联0.1μF去耦电容
信号调理电路：
c复制// 典型接口电路
#define SDA P2_0 // I2C数据线
#define SCL P2_1 // I2C时钟线
void I2C_Init() {
SDA = 1;
SCL = 1;
delay_us(5);
}
显示模块选型对比：
| 类型 | 功耗 | 可视角度 | 成本 | 适用场景 |
|---|---|---|---|---|
| LCD1602 | 低 | 窄 | 低 | 室内固定安装 |
| OLED | 中 | 宽 | 中 | 便携设备 |
| TFT | 高 | 极宽 | 高 | 图形化界面 |
我最终选择了OLED，因为它在阳光下仍有不错的可视性，而且支持自定义图形显示。
3.2 STC89C52最小系统搭建
单片机最小系统包含三个必要部分：
-
复位电路：
- 10kΩ上拉电阻
- 10μF电解电容
- 手动复位按钮
-
时钟电路：
- 11.0592MHz晶振（适合串口通信）
- 2个22pF负载电容
-
下载接口：
- CH340G USB转TTL模块
- 注意TX/RX交叉连接
避坑指南：早期版本我用的是12MHz晶振，结果串口波特率误差超过3%，导致通信不稳定。改用11.0592MHz后问题立即解决。
4. 软件系统架构与优化
4.1 主程序流程设计
系统软件采用状态机模式，主循环结构如下：
c复制void main() {
System_Init(); // 硬件初始化
LCD_ShowWelcome(); // 启动界面
while(1) {
switch(SystemState) {
case IDLE:
if(KEY_Scan() == START) SystemState = MEASURING;
break;
case MEASURING:
Temp = MLX90614_Read();
if(Temp > ALARM_THRESHOLD) SystemState = ALARM;
else SystemState = DISPLAY;
break;
case ALARM:
Buzzer_On();
SystemState = DISPLAY;
break;
case DISPLAY:
LCD_ShowTemp(Temp);
delay_ms(500);
SystemState = IDLE;
break;
}
}
}
4.2 温度数据处理算法
原始温度数据需要经过多重处理才能保证稳定性：
-
滑动平均滤波：
c复制#define FILTER_LEN 5 float temp_buf[FILTER_LEN]; float Moving_Average(float new_val) { static int index = 0; float sum = 0; temp_buf[index++] = new_val; if(index >= FILTER_LEN) index = 0; for(int i=0; i<FILTER_LEN; i++) { sum += temp_buf[i]; } return sum/FILTER_LEN; } -
野值剔除：
- 记录最近10次测量值
- 去掉最高和最低的2个值
- 取剩余6个值的平均值
-
温度补偿：
- 根据环境温度修正测量值
- 建立二维查找表进行非线性补偿
实测发现，在数据处理中加入0.3℃的人工偏移量，可以使测量结果更接近水银温度计的读数。这可能与红外传感器和人体的发射率差异有关。
5. 系统调试与性能优化
5.1 硬件调试要点
在焊接和组装过程中有几个关键检查点：
-
电源质量检测：
- 用示波器检查3.3V和5V电源纹波
- 正常应小于50mVpp
- 若纹波过大，增加滤波电容容量
-
I2C信号完整性：
- SCL时钟上升时间应小于1μs
- 总线空闲时电压应为稳定的3.3V
- 必要时增加2.2kΩ上拉电阻
-
EMC测试：
- 手机放在系统旁边拨打电话
- 观察温度读数是否跳变
- 敏感信号线可加磁珠滤波
5.2 软件性能优化
通过以下优化手段将刷新率从0.5Hz提升到2Hz：
-
算法优化：
- 将浮点运算改为定点运算
- 用查表法替代复杂计算公式
-
显示刷新策略：
- 只刷新变化的数据区域
- 采用脏矩形标记更新机制
-
中断优化：
- 将耗时操作移出中断服务例程
- 使用状态标志进行主从协作
c复制// 优化后的键盘扫描例程
void Timer0_ISR() interrupt 1 {
static uint8_t scan_step = 0;
TH0 = 0xFC; // 1ms定时
TL0 = 0x18;
switch(scan_step++) {
case 0: ROW1=0; ROW2=ROW3=ROW4=1; break;
case 1: if(!COL1) Key_Value=1; break;
// ...其他按键处理
case 7: scan_step=0; break;
}
}
6. 常见问题解决方案
在开发过程中遇到的典型问题及解决方法：
-
温度读数不稳定：
- 现象：数值上下跳动超过1℃
- 检查：电源纹波、传感器供电电压
- 解决：在传感器VDD引脚加装10μF钽电容
-
I2C通信失败：
- 现象：读取全为0xFF或0x00
- 检查：用逻辑分析仪抓取波形
- 解决：调整上拉电阻阻值（通常4.7kΩ较合适）
-
OLED显示残影：
- 现象：切换画面时旧内容残留
- 检查：刷新时序是否符合规格书
- 解决：在清屏指令后增加5ms延时
-
按键响应迟钝：
- 现象：需要长按才能识别
- 检查：消抖时间设置（通常20-50ms）
- 解决：采用状态机实现按键检测
经过三个月的迭代开发，这个系统现在已经可以稳定工作在-10℃到50℃的环境温度下，测量误差控制在±0.3℃以内。最大的收获是认识到硬件设计和软件算法需要协同优化——有时候换个算法思路，比升级硬件更能解决问题。下一步我计划加入蓝牙模块，实现测量数据的无线传输和记录功能。
