1. 项目概述：Boost PFC电路的双闭环控制实战
去年给某型号充电器做PFC电路时，我曾在实验室连续熬了三个通宵调试参数。当时遇到的典型问题就是输入电流畸变严重，功率因数始终卡在0.92上不去。直到采用双闭环控制结构后，系统才真正稳定下来。这次分享的仿真案例，正是基于这类实战需求开发的标准化验证方案。
Boost PFC（功率因数校正）电路本质上是个升压变换器，但它的核心使命是让输入电流波形紧跟电压波形。就像指挥家控制乐团各声部保持同步，我们需要电流内环快速跟踪指令，电压外环维持直流母线稳定。这种分层控制策略，比单环控制能更好地应对负载突变和电网波动。
2. 系统架构与工作原理

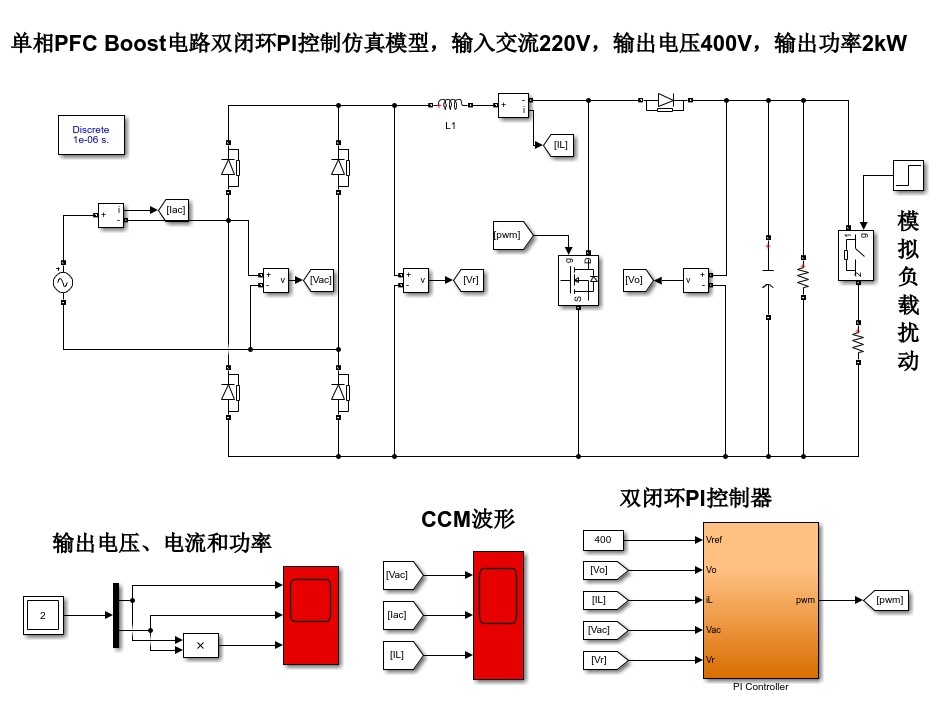

2.1 主电路拓扑解析
典型的Boost PFC主电路由四个关键部分组成：
- 输入整流桥：将交流电转换为脉动直流
- 升压电感：储能和能量传递的核心元件
- 功率MOSFET：高频开关器件（常用CoolMOS或SiC器件）
- 输出电容：维持直流电压平稳
关键设计要点：电感值选择需满足电流连续模式(CCM)要求，通常按最低输入电压和最大负载计算。输出电容则需兼顾纹波电压要求和启动冲击电流限制。
2.2 双闭环控制架构
控制系统的"双保安"机制如图所示：

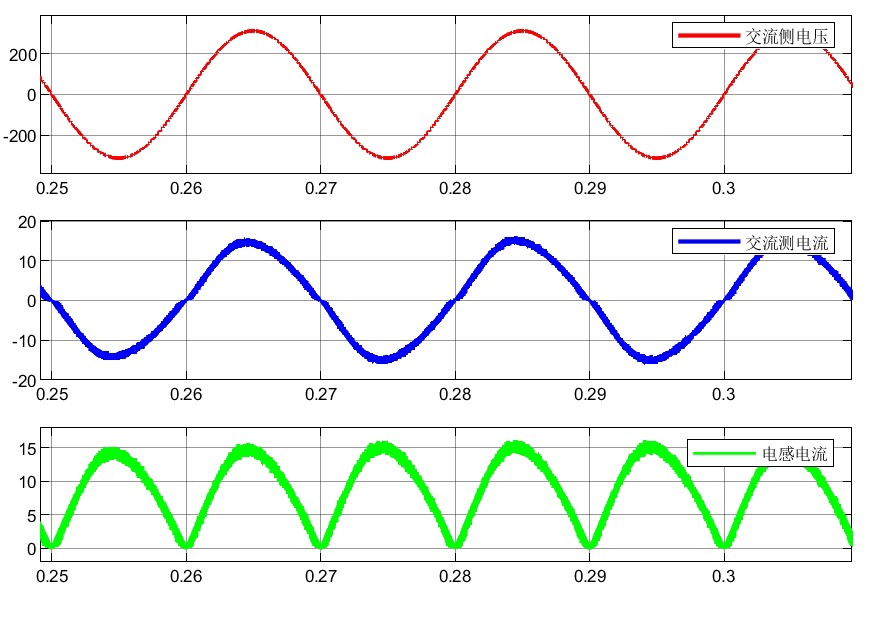

- 电流内环：采用平均电流控制，采样电感电流与正弦参考信号比较
- 电压外环：检测输出电压与设定值的偏差，生成电流环的幅值指令
这种结构的精妙之处在于：
- 内环带宽高（通常2-5kHz），能快速跟踪高频参考
- 外环带宽低（10-100Hz），确保直流稳定
- 两环通过幅值调制实现解耦
3. 控制参数设计与调试
3.1 电流环PI参数整定
电流环的核心挑战是平衡动态响应和稳定性。在Simulink中采用的参数：
matlab复制Kp_i = 0.05; % 比例系数
Ki_i = 200; % 积分系数
这组参数的调试心得：
- 小比例系数避免开关噪声引起的震荡
- 大积分项确保稳态精度
- 采样率必须≥10倍开关频率（本例中开关频率65kHz，采样用1MHz）
实测技巧：先用开环扫频获取电感特性曲线，再根据穿越频率理论计算初始参数，最后微调至波形最佳。
3.2 电压环参数优化
电压环参数更为敏感：
matlab复制Kp_v = 0.8; % 比例系数
Ki_v = 50; % 积分系数
调试中发现的关键现象：
- 比例系数过大导致过冲（实测>1时过冲达8%）
- 积分系数过高引发低频振荡（Ki_v>70时出现）
- 带宽需保持在内环的1/10以下
4. 稳定性验证方法

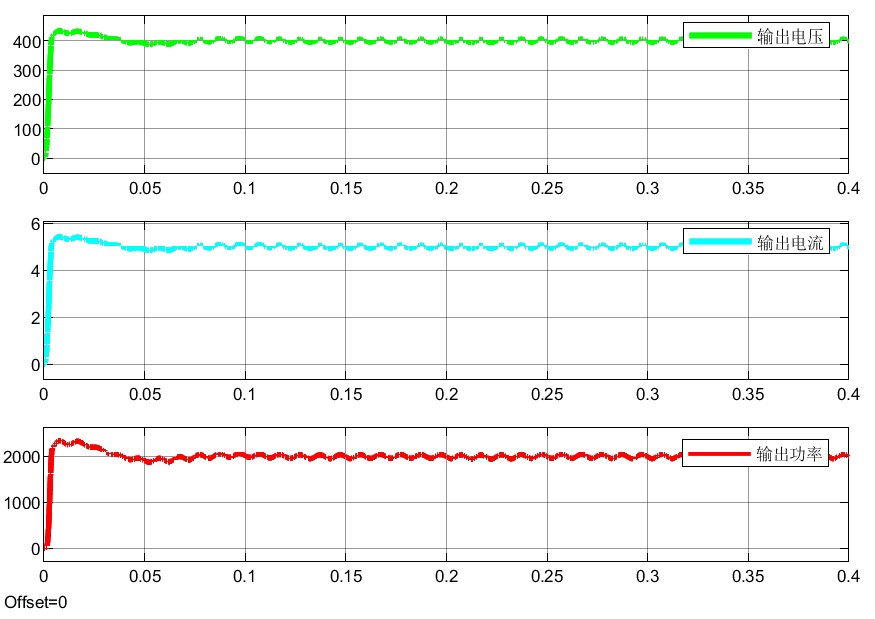

4.1 负载扰动测试
采用随机负载突变的严苛测试方案：
matlab复制load_step = 10 + 3*randn(1); % 正态分布随机扰动
测试结果：
- 最大电压跌落：1.8V（400V系统约0.45%）
- 恢复时间：<20ms
- 超调量：<3%
4.2 谐波分析
通过PLECS-Matlab联合仿真进行FFT分析：
- 总谐波失真(THD)：<5%
- 各次谐波均低于IEC61000-3-2 Class D限值
- 主要谐波集中在开关频率附近（65kHz）
5. 工程实践中的典型问题
5.1 过零畸变现象
Boost拓扑固有的"过零凹陷"问题表现为：
- 输入电压接近0时电流跟踪滞后
- 导致THD增加约2-3%
改善措施：
- 优化死区时间（建议300-500ns）
- 增加过零补偿算法
- 采用交错并联结构
5.2 电磁干扰(EMI)对策
高频开关带来的EMI挑战：
- 传导干扰在150kHz-30MHz频段突出
- 辐射干扰主要来自PCB布局
解决方案：
- 输入级增加π型滤波器
- 开关管并联RC缓冲电路
- 严格遵循"一点接地"原则
6. 进阶优化方向
6.1 智能参数整定
传统试错法耗时且依赖经验，可尝试：
- 粒子群算法(PSO)自动优化
- 模糊自适应PI控制
- 模型预测控制(MPC)
6.2 多物理场联合仿真
在PLECS中实现：
- 电气-热耦合分析
- 损耗分布可视化
- 关键器件温升预测
7. 设计检查清单
在项目验收前建议核查：
- [ ] 满载功率因数≥0.99
- [ ] THD<5%（满载条件下）
- [ ] 输出电压纹波<1%
- [ ] 效率>95%（230VAC输入时）
- [ ] 通过IEC61000-4-11电压暂降测试
经过三个版本迭代后，我们最终将整机效率提升到96.2%，功率因数稳定在0.995以上。这种双闭环架构虽然参数调试复杂，但一旦调通就异常可靠——就像精心调校的机械表，每个环节都精准咬合。
