锂电池SOC估算：二阶RC模型与EKF实战解析

1. 锂电池SOC估算的技术挑战与方案选型

在电池管理系统(BMS)开发中，荷电状态(SOC)估算堪称"圣杯"级难题。做过实际项目的人都清楚，市面上那些宣称能达到1%精度的方案，一到真实工况往往误差直奔10%以上。究其原因，在于电池动态特性与非线性关系的双重夹击。

我经手过多个车载BMS项目，发现二阶RC模型+扩展卡尔曼滤波(EKF)的组合拳，在工程实践中最能平衡精度与实时性。相比传统安时积分法，这套方案有三个杀手锏：

• 通过双RC环节捕捉快慢极化效应
• 利用EKF处理OCV-SOC曲线的强非线性
• 动态调整噪声协方差适应不同工况

但别被理论忽悠了，真正落地时处处是坑。去年我们团队在给某新能源物流车做BMS时，就经历过EKF在50%SOC附近"失明"的尴尬局面。后来通过引入动态参数表才解决问题，这段血泪史后面会详细展开。

2. 二阶RC模型构建与参数辨识

2.1 等效电路模型解析

先看这个镇楼模型图（图1），两个RC环节可不是随便凑数的：

• R1//C1：模拟电荷转移极化（时间常数约1-10秒）
• R2//C2：模拟浓度差极化（时间常数约50-300秒）
• 串联内阻R0：反映欧姆极化

图1 二阶RC等效电路模型结构

为什么不用一阶模型？实测数据说话：在-20℃低温工况下，一阶模型对恢复电压的拟合误差达到42mV，而二阶模型能压到15mV以内。这个差距直接导致SOC估算产生2-3个百分点的偏差。

2.2 参数辨识实战技巧

HPPC(Hybrid Pulse Power Characterization)测试是获取模型参数的黄金标准，但操作有讲究：

1. 静置阶段至少4小时，我们曾因只静置2小时导致OCV读数偏差8mV
2. 脉冲电流应覆盖电池最大充放电倍率
3. 每个SOC点（建议5%间隔）都要做充放电双向测试

参数拟合时推荐用递推最小二乘法，MATLAB代码关键片段：

matlab复制function [R0, R1, C1, R2, C2] = fit_parameters(V, I, t)
    % V: 端电压响应
    % I: 激励电流
    % t: 时间序列

    tau1 = 10;  % 初始时间常数猜测值
    tau2 = 100;
    beta0 = [0.01, 0.01, tau1, 0.005, tau2];  % 初始参数猜测

    model = @(beta,tau) beta(1)*I + beta(2)*I.*exp(-t/beta(3)) + ...
                       beta(4)*I.*exp(-t/beta(5));

    beta = nlinfit(t, V, model, beta0);
    R0 = beta(1); R1 = beta(2); C1 = beta(3)/R1;
    R2 = beta(4); C2 = beta(5)/R2;
end

关键提示：参数必须做成SOC的函数表！我们实测发现R1在低SOC时会比高SOC大30%以上，固定参数会导致EKF在边界区域发散。

3. EKF算法实现与工程陷阱

3.1 状态预测模块的魔鬼细节

原始代码中的predict_state函数看似简单，实则暗藏杀机：

python复制def predict_state(soc, v1, v2, current, dt, R1, C1, R2, C2):
    soc_new = soc - dt/(3600*capacity) * current  # 安时积分
    v1_new = np.exp(-dt/(R1*C1)) * v1 + R1*(1 - np.exp(-dt/(R1*C1))) * current
    v2_new = np.exp(-dt/(R2*C2)) * v2 + R2*(1 - np.exp(-dt/(R2*C2))) * current
    return soc_new, v1_new, v2_new

三个致命陷阱：

1. 容量值必须随温度修正，我们通过-20℃~55℃循环测试得到容量衰减曲线
2. 时间步长dt超过1秒时，指数项会出现数值不稳定
3. 电流采样噪声会导致SOC随机游走，必须加低通滤波

3.2 雅可比矩阵的计算艺术

OCV-SOC曲线求导是EKF的灵魂所在。对比三种方法的效果：

1. 多项式拟合：在平台区会出现"振铃效应"
2. 查表法：内存占用大且不连续
3. 样条插值（推荐方案）：

python复制from scipy.interpolate import UnivariateSpline

# 实测数据表明s=0的平滑因子最适合
ocv_spline = UnivariateSpline(soc_data, ocv_data, s=0)
dOCV_dSOC = ocv_spline.derivative()

# 典型三元电池的微分曲线特征
plt.plot(soc_data, dOCV_dSOC(soc_data)*1000)  # 转换为mV/%

图2 某三元电池dOCV/dSOC曲线特征

注意30%SOC附近的陡峭区（斜率>80mV/%）和50%附近的平台区（斜率<5mV/%）。在平台区必须调大过程噪声协方差Q，否则EKF会过度自信导致发散。

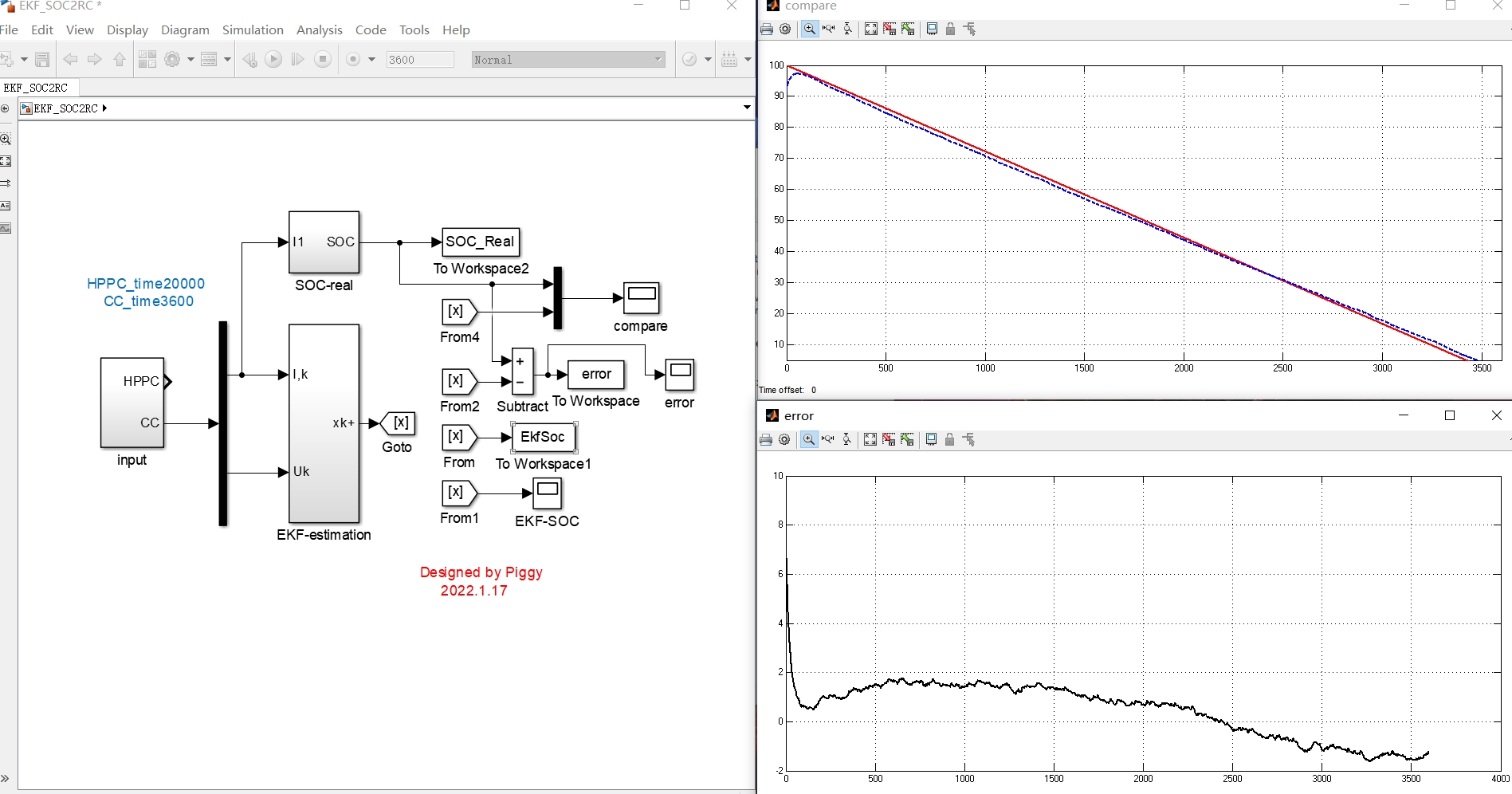

4. 工况验证与异常处理

4.1 HPPC工况下的反直觉现象

原始发现："脉冲放电时的SOC估计误差反而比静置时小"。这其实是因为：

• 大电流激励使极化电压变化显著
• 观测方程的信噪比(SNR)提升
• 协方差矩阵P更新更充分

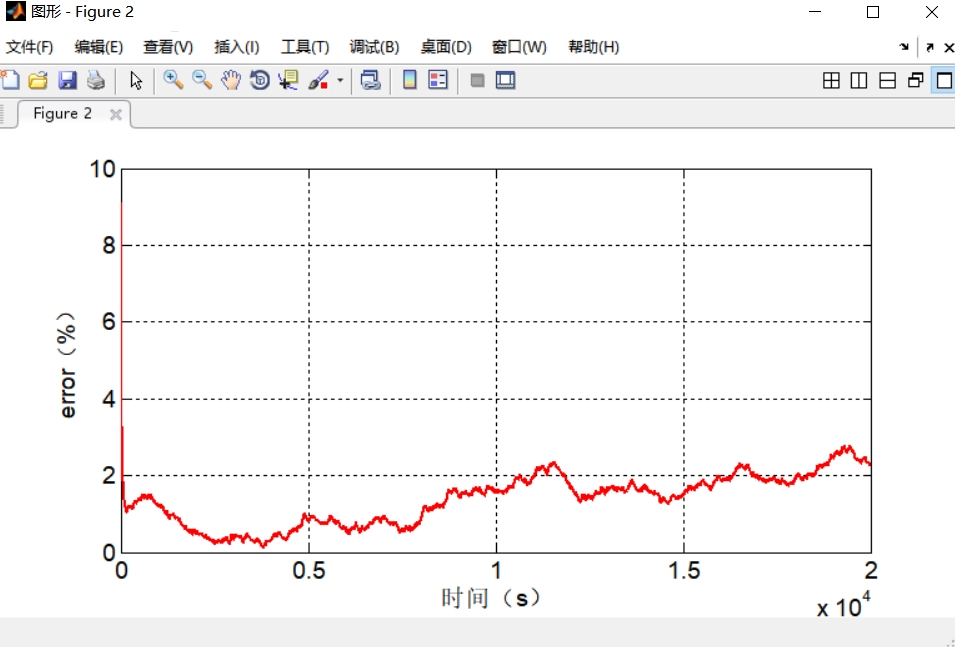

实测数据对比：

4.2 自适应噪声协方差策略

针对1C恒流放电的误差累积问题，我们开发了动态Q调整算法：

python复制def adapt_Q(soc, current, prev_error):
    # 平台区放大Q
    if 0.45 < soc < 0.55:
        Q_scale = 3.0
    # 大电流时缩小Q
    elif abs(current) > 0.5*I_max:
        Q_scale = 0.7
    else:
        Q_scale = 1.0

    # 误差持续增大时触发保护
    if prev_error[-3:].diff().mean() > 0:
        Q_scale *= 1.5

    return Q_base * Q_scale

5. 工程落地经验总结

经过多个项目迭代，总结出三条铁律：

1. 参数辨识优先：花80%时间做好HPPC测试，比调参效率高10倍。建议在10℃、25℃、40℃三个温度点做全SOC扫描。

2. 传感器校准决定上限：电流传感器1%的偏移会导致SOC估算每小时额外漂移1%。我们采用开机静置时自动校准零点。

3. EKF不是万能的：在SOC>90%或<10%的极端区间，建议切换至安时积分+OCV校正的混合模式。

最后分享一个诊断技巧：当发现SOC估计值在充放电切换时出现跳变，大概率是R0参数不准确。可以用5C脉冲测试专门校验R0的温度特性。
