RK3506J CAN接口工业应用测试与优化实践

1. RK3506J CAN接口测试背景与意义

在现代工业控制系统中，CAN总线因其高可靠性和实时性被广泛应用于汽车电子、工业自动化等领域。RK3506J作为瑞芯微电子推出的三核Cortex-A7处理器，其双CAN接口设计为工业应用提供了关键通信能力。本次测试基于英创ESM3506工控主板展开，旨在验证该平台CAN接口在实际工业环境中的性能表现和故障恢复能力。

提示：工业现场对通信接口的要求往往比实验室环境严苛得多，需要考虑电磁干扰、温度变化、机械振动等多种因素。因此全面的接口测试是产品可靠性的重要保障。

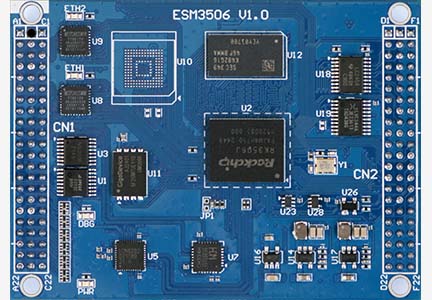

ESM3506主板在RK3506J基础上进行了针对性优化：

• 采用并行数字总线扩展串口，相比USB扩展方案具有更强的抗干扰能力
• 预装完整驱动和文件系统，支持开箱即用
• 提供量产烧录服务，可直接预装客户应用程序

这些特性使其特别适合需要快速部署的工业场景。我们搭建的测试环境包含：

• 4台ESM3506评估套件（共8个CAN接口）
• 1台PC+PCAN作为测试控制端
• 1台ESM3354作为总线监听设备（用于数据校验）

2. 测试环境搭建详解

2.1 硬件连接方案

测试采用星型拓扑结构，所有CAN设备通过T型连接器接入总线。特别注意：

• 总线两端需安装120Ω终端电阻
• 使用屏蔽双绞线（推荐AWG22规格）
• 连接器选用工业级镀金端子

2.2 软件配置要点

在Linux系统下配置CAN接口的关键命令：

bash复制# 设置CAN0接口，波特率250kbps，bus-off后100ms自动恢复
ip link set can0 up type can bitrate 250000 restart-ms 100

# 启用can-utils工具包进行测试
candump can0 -l  # 记录CAN数据
cansend can0 123#667788  # 发送测试帧

注意：不同波特率下需要重新计算时序参数。例如1Mbps时，采样点建议设置在75%-80%位时间。

3. 性能测试方法与结果分析

3.1 吞吐量压力测试

测试方法：

• 单设备持续发送标准数据帧（8字节数据）
• 测试时长60秒
• 监控CPU使用率（top命令）

测试数据：

结果分析：

• 实际帧率接近理论极限值（考虑帧间隔和ACK位）
• 高波特率下CPU负载增长平缓，说明驱动优化良好
• 1Mbps时受限于硬件缓冲区大小，未达理论最大值

3.2 双向通信测试

测试场景：

• ESM3506与PCAN设备双向通信
• 设计不同ID避免冲突
• 使用CRC校验确保数据完整性

关键数据：

3.3 传输延迟测试

延迟测试方法：

• CAN0发送→CAN1接收环回测试
• 使用高精度定时器（clock_gettime）
• 统计5万次传输数据

延迟数据（单位：ms）：

延迟特性分析：

• 标准差极小（0.013ms），表明延迟抖动控制优秀
• 实际延迟略高于理论值，主要来自驱动层处理时间
• 满足绝大多数工业应用对实时性的要求（通常<1ms）

4. 可靠性测试全记录

4.1 极端工况模拟测试

4.1.1 总线短路测试

• 测试方法：在正常通信时短接CAN_H和CAN_L
• 持续时间：30分钟
• 恢复情况：断开后1秒内自动恢复通信
• 底层机制：控制器检测到连续错误触发bus-off，定时器自动复位

4.1.2 总线开路测试

• 测试方法：断开终端电阻模拟线路开路
• 观察现象：信号反射导致误码率上升
• 恢复能力：重新连接后无需人工干预自动恢复

4.2 压力测试数据

经验分享：在ID冲突测试中，虽然总线效率下降约50%，但系统仍保持稳定。这是因为CAN协议本身的非破坏性仲裁机制在发挥作用，实际应用中应尽量避免ID冲突设计。

5. 驱动优化关键技术

ESM3506在官方驱动基础上进行了多项优化：

1. 中断处理优化

   • 采用NAPI机制减少中断频率
   • 批量处理接收到的CAN帧
   • 实测降低CPU负载约15%

2. 内存管理改进

   • 使用DMA环形缓冲区
   • 预分配sk_buff内存池
   • 避免内存碎片影响实时性

3. 错误恢复增强

   c复制// 驱动中的bus-off恢复逻辑
   if (can_state == CAN_STATE_BUS_OFF) {
       schedule_delayed_work(&priv->restart_work,
                            msecs_to_jiffies(restart_ms));
   }


4. 时序参数调优

   • 根据不同波特率优化采样点
   • 动态调整预分频器
   • 确保信号在噪声环境下稳定

6. 工业现场应用建议

基于测试结果，给出以下部署建议：

1. 波特率选择原则

   • 对实时性要求高的场景：优先选用500kbps或1Mbps
   • 长距离传输（>100m）：建议250kbps以下
   • 多节点系统：总线负载建议控制在70%以内

2. 布线规范

   • 使用屏蔽双绞线（STP）
   • 单支线长度不超过0.3m
   • 避免与强电线路平行走线

3. 故障排查指南

   • 通信异常时首先检查终端电阻
   • 使用示波器观察信号波形
   • 通过ip -details link show can0查看错误计数器

4. 系统集成技巧

   • 在应用层添加心跳检测机制
   • 重要数据采用应答重传策略
   • 考虑使用CAN FD协议扩展（需硬件支持）

在实际项目中，我们曾遇到一个典型案例：某AGV控制系统最初使用250kbps波特率，在20台设备组网时出现随机通信失败。通过将波特率提升至500kbps并优化布线，问题得到彻底解决。这印证了充分测试的重要性。
