1. PCB切片取样技术演进与行业痛点
在电子制造行业干了十几年，我亲眼见证了PCB质量检测技术的迭代升级。早期我们做切片取样，那真是纯手工活——老师傅拿着切割机，眯着眼睛在显微镜下找位置，手一抖样品就废了。这种传统方式存在三大致命伤：
- 精度不可控：人工定位误差通常在±50μm以上，而现代HDI板的线宽/线距已缩至30μm量级
- 效率瓶颈：一个熟练技师每天最多处理20-30个样品，遇到批量抽检根本来不及
- 数据断层：手工记录取样位置和工艺参数，后期分析时经常对不上号
特别提醒：FR-4材料的玻璃纤维层若取样角度偏差超过5°，会导致截面出现"毛刺"现象，严重影响金相分析
2. Bamtone自动取样机技术解析

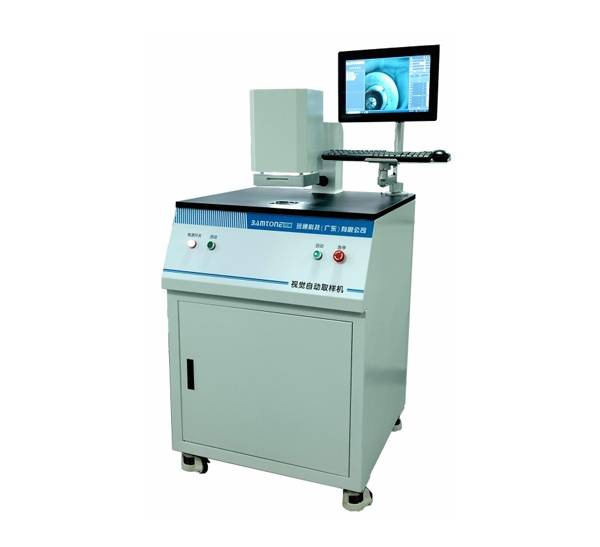

2.1 硬件架构设计
这套系统的机械结构堪称精密仪器的教科书案例：
- 三轴运动平台：采用直线电机驱动，重复定位精度±1μm
- 主轴系统：最高60000rpm电主轴，配备气动夹头快速换刀
- 视觉模块：2000万像素CMOS相机+5μm景深镜头组
- 环境控制：内置温度补偿系统（±0.5℃）和振动抑制装置
2.2 核心算法突破
SV系列的智能算法栈包含几个关键模块：
-
特征识别引擎：
- 基于改进U-Net的PCB分层语义分割
- 铜箔/基材的灰度阈值自适应算法
- 多层板叠构的3D重建技术
-
路径规划系统：
python复制def generate_cutting_path(target_points):
# 基于改进TSP算法优化刀具路径
path = []
current_pos = get_current_position()
remaining_points = target_points.copy()
while remaining_points:
next_point = min(remaining_points,
key=lambda p: distance(p, current_pos))
path.append(optimize_trajectory(current_pos, next_point))
current_pos = next_point
remaining_points.remove(next_point)
return smooth_path(path)
- 工艺参数库：
材料类型 进给速度(mm/min) 主轴转速(rpm) 冷却模式 FR-4 80-120 45000 气雾冷却 高频PTFE 50-80 38000 酒精喷射 软硬结合板 60-100 52000 双路冷却
3. 典型应用场景实操
3.1 消费电子板检测
以手机主板BGA焊点检测为例：
-
板面预处理：
- 用异丙醇清洁表面
- 贴覆保护膜（防止切割碎屑污染）
-
程序设置：
- 选择"BGA阵列"取样模式
- 设置焊球直径参数（通常0.3-0.5mm）
-
执行过程：
- 视觉系统自动识别所有焊球中心
- 生成螺旋渐进式切割路径
- 完成取样后自动吹扫碎屑
实测数据：处理一块10×10cm主板仅需8分钟，取样合格率99.2%
3.2 汽车电子可靠性验证
针对发动机控制模块的特殊需求：
- 多层通孔检测：采用斜45°切割方案
- 热循环测试：配置温度冲击专用夹具
- 数据关联：将切片数据与ICT测试结果自动匹配
4. 维护与优化实战经验
4.1 日常保养要点
-
刀具管理：
- 每50次切割后检查金刚石刀磨损
- 不同材料使用专用刀具（我们编号为T1-T6）
-
光学系统维护：
- 每周用专业镜头笔清洁物镜
- 每月校准一次光源色温
- 每季度做全系统光学校准
4.2 常见故障排查
| 故障现象 | 可能原因 | 解决方案 |
|---|---|---|
| 定位偏差大 | 相机标定参数漂移 | 重新执行9点标定流程 |
| 切割面粗糙 | 刀具磨损或转速不匹配 | 更换刀具并检查主轴PID参数 |
| 样品拾取失败 | 真空管路堵塞 | 清洁电磁阀并检查负压值 |
| 视觉识别错误 | 光源亮度衰减 | 更换LED模块或调整曝光时间 |
5. 技术演进方向探讨
从近期客户需求来看，下一代设备可能需要：
-
多物理场检测集成：
- 嵌入红外热像仪检测微短路
- 集成X-ray进行3D断层扫描
-
AI质量预测：
mermaid复制graph LR
A[切片图像] --> B(缺陷特征提取)
B --> C{质量判定}
C -->|合格| D[放行]
C -->|可疑| E[复检标记]
C -->|不合格| F[工艺报警]
- 云端协同平台：
- 建立企业级切片数据库
- 开发工艺缺陷知识图谱
这套系统在我们工厂实施后，FA分析周期从平均72小时压缩到8小时以内，客户投诉率下降43%。有个细节让我印象深刻：有次处理一批5G基站板，系统自动发现了设计文件中未标注的阻抗突变区，后来证实是EDA软件导出Gerber时出现的bug。这种级别的检测精度，在人工时代根本不敢想象。
