Matlab/Simulink三擎四驱PHEV仿真平台开发实践

1. 项目概述：三擎四驱PHEV仿真平台搭建

在新能源汽车研发领域，建模仿真技术已成为缩短开发周期、降低试验成本的核心手段。这次我们要探讨的是一个基于Matlab/Simulink搭建的插电式混合动力汽车（PHEV）仿真平台，其特殊之处在于实现了P2P4架构的三擎四驱系统——即通过发动机、ISG电机和后驱电机的协同工作，配合智能扭矩分配策略，实现全时四驱功能。

这个仿真模型的价值在于：

• 完整复现了PHEV的七大工作模式（纯电驱动、串联充电、并联驱动等）
• 实现了多动力源扭矩的动态分配算法
• 提供了8类关键性能指标的实时可视化
• 全中文注释的模块化设计便于二次开发

提示：在搭建此类复杂系统模型时，建议采用"分步集成法"——先独立验证各子系统模型，再逐步进行系统联调，可大幅降低调试难度。

2. 模型架构设计解析

2.1 动力系统拓扑设计

P2P4三擎架构的独特之处在于：

• P2位置：ISG电机位于发动机与变速箱之间，既可作为电动机辅助驱动，又能作为发电机回收能量
• P4位置：后桥独立电机实现电动四驱，无需机械传动轴
• 扭矩耦合方式：
  • 前轴：发动机扭矩与ISG电机扭矩通过行星齿轮机构耦合
  • 后轴：纯电驱动，扭矩响应速度可达100ms以内

matlab复制% 典型扭矩分配算法示例
function [T_engine, T_isg, T_rear] = torque_distribution(T_req, SOC, v)
    if SOC > 0.3 && v < 60  % 低速高电量优先纯电
        T_engine = 0;
        T_isg = 0;
        T_rear = T_req;
    elseif T_req > 200  % 大负荷需求时三擎并联
        T_engine = min(T_req*0.6, T_engine_max);
        T_isg = min(T_req*0.3, T_isg_max);
        T_rear = T_req - T_engine - T_isg;
    else  % 其他情况混合驱动
        ...
    end
end

2.2 关键子系统建模要点

2.2.1 驾驶员模型

采用PID控制器模拟驾驶员行为：

• 输入：目标车速与实际车速偏差
• 输出：加速踏板开度（0-100%）
• 特殊处理：加入0.3s的人类反应延迟

2.2.2 发动机模型

使用准静态建模方法：

matlab复制function T_engine = engine_model(throttle, rpm)
    % 基于万有特性曲线插值
    load('engine_map.mat');  % 加载试验数据
    T_max = interp2(rpm_map, throttle_map, torque_map, rpm, throttle);
    T_engine = T_max * throttle;  % 线性简化
end

2.2.3 电池模型

二阶RC等效电路模型：

• 参数辨识：采用脉冲充放电试验数据
• 温度补偿：每5℃一个修正系数表
• SOC估算：安时积分+开路电压校正

3. 仿真实现与结果分析

3.1 典型工况测试

我们选取NEDC循环工况进行测试，关键参数配置：

matlab复制sim_time = 1180;  % 仿真时长(s)
init_SOC = 0.8;   % 初始SOC
road_gradient = 0; % 道路坡度

3.1.1 模式切换逻辑

3.2 关键结果可视化

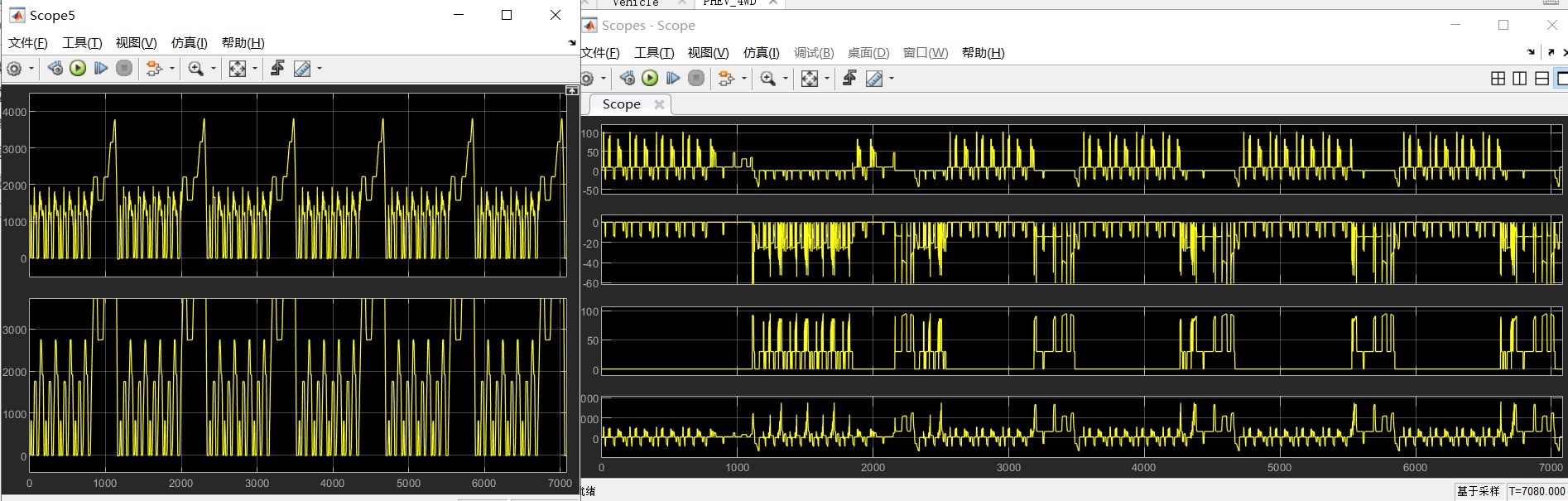

3.2.1 扭矩分配对比

• 0-20s：纯电起步，后驱电机单独工作
• 20-50s：中等加速，ISG电机介入辅助
• 50s后：高速巡航，发动机主导驱动

3.2.2 能耗分析

4. 工程实践中的挑战与解决方案

4.1 常见问题排查

1. 模式切换振荡
   现象：模式频繁切换导致动力中断
   解决方案：

   • 增加模式保持的最小时间阈值
   • 引入状态机中的迟滞区间设计

2. SOC估算漂移
   优化措施：

   • 每5个循环周期进行一次OCV校正
   • 采用KF算法融合多源信息

4.2 模型加速技巧

1. 变步长求解器选择：

   • 常规运行：ode45（平衡精度与速度）
   • 参数调试：ode23（更快但精度稍低）

2. 模块化封装技巧：

matlab复制% 将常用功能封装为子系统
save_system('motor_model', 'motor_lib.slx',...
            'BreakUserLinks', true,...
            'BreakAllLinks', true);

5. 模型扩展方向

在实际工程应用中，这个基础模型还可以进一步扩展：

1. 加入热管理系统：集成电池/电机冷却模型
2. 驾驶风格识别：基于机器学习调整扭矩分配策略
3. 硬件在环测试：通过Simulink Coder生成实时代码

重要经验：在模型版本控制中，建议采用"日期_功能描述"的命名规则（如"20240520_P4电机过热保护更新"），便于团队协作和问题追溯。
