1. 直流电机控制：从传统PID到模糊PID的进化之路
实验室里那台24V直流电机又抽风了——负载突变时转速波动得像过山车，传统PID控制器的手动调参让我熬了三个通宵。正当我对着满屏震荡波形发呆时，师兄扔来一句"试试模糊PID吧，这玩意儿专治各种不服"。于是，一场关于控制算法的硬核改造就此展开。
直流电机控制本质上是个动态平衡游戏。电枢电流产生的电磁转矩要实时匹配负载转矩，任何不平衡都会导致转速波动。传统PID通过比例(P)、积分(I)、微分(D)三个环节的线性组合来维持这个平衡，但固定参数在面对非线性扰动时就像用固定力道打移动靶，总有跟不上的时候。而模糊PID的精妙之处在于，它把人类调试经验转化为规则库，让控制器参数能根据系统状态动态调整。
2. 传统PID的困局与破局思路
2.1 经典PID代码的硬伤
先看这个基础PID实现：
python复制class ClassicPID:
def __init__(self, Kp, Ki, Kd):
self.Kp = Kp # 比例系数
self.Ki = Ki # 积分系数
self.Kd = Kd # 微分系数
self.last_error = 0
self.integral = 0
def update(self, error, dt):
self.integral += error * dt
derivative = (error - self.last_error) / dt
output = self.Kp*error + self.Ki*self.integral + self.Kd*derivative
self.last_error = error
return output
这个算法在稳态工况下表现尚可，但存在三个致命问题：
- 参数固化：一套参数难以应对启动、制动、负载突变等不同工况
- 抗扰性差：面对非线性摩擦、电压波动等扰动时调节迟缓
- 鲁棒性低：电机参数变化（如温升导致电阻变化）时需要重新整定
2.2 模糊控制的救场逻辑
模糊控制的核心思想是模仿人类"经验主义"的决策方式：
- 当误差很大时，增强P项快速减小误差
- 当误差趋近零但变化率仍大时，增强D项抑制超调
- 当系统接近稳态时，适当增强I项消除静差
这种"看情况调整"的策略，正是解决PID固化问题的钥匙。接下来我们需要用代码实现这套人类经验。
3. 模糊PID的实战实现
3.1 构建模糊规则库
模糊控制的核心是规则库，这里采用7个语言变量等级：
python复制# 语言变量等级：NB(负大) NM(负中) NS(负小) ZO(零) PS(正小) PM(正中) PB(正大)
fuzzy_rules = [
# 格式: 误差等级, 误差变化等级 -> Kp调整, Ki调整, Kd调整
("NB", "NB", "PB", "NB", "PS"),
("NM", "NB", "PB", "NM", "NS"),
# ...共49条规则
("PB", "PB", "NB", "PB", "NB")
]
规则设计要点：
- 对角线对称原则：规则表主对角线通常呈现参数递增/递减规律
- 边界强化：在误差极大区域采用激进参数，防止系统失稳
- 稳态优化：在零误差附近精细调节，提高稳态精度
3.2 隶属度函数设计
采用三角形隶属函数实现语言变量量化：
python复制def triangular_mf(x, params):
""" 三角隶属度函数
params: (左底点, 顶点, 右底点)
"""
a, b, c = params
if x <= a or x >= c:
return 0.0
elif a < x <= b:
return (x - a) / (b - a)
else:
return (c - x) / (c - b)
# 示例：误差"正大(PB)"的隶属函数参数
e_pb_params = (0.6, 0.8, 1.0) # 在0.6-1.0区间定义PB
注意：隶属函数重叠区域应保持在25%-50%之间，重叠太少会导致控制不连续，太多会降低灵敏度。
3.3 模糊推理引擎实现
python复制def fuzzy_inference(e_norm, ec_norm):
# 计算输入变量对各语言值的隶属度
e_degree = {
"NB": triangular_mf(e_norm, (-1.0, -1.0, -0.6)),
"NM": triangular_mf(e_norm, (-0.8, -0.5, -0.2)),
# ...其他语言值
}
# 规则触发与强度计算
active_rules = []
for rule in fuzzy_rules:
e_term, ec_term = rule[0], rule[1]
trigger = min(e_degree[e_term], ec_degree[ec_term])
active_rules.append((trigger, rule[2:]))
# 加权平均去模糊化
sum_kp = sum(t * kp_mem[kp_term] for t, (kp_term, _, _) in active_rules)
total_weight = sum(t for t, _ in active_rules)
kp_delta = sum_kp / (total_weight + 1e-6) # 避免除零
return kp_delta, ki_delta, kd_delta
4. 模糊PID的完整架构
4.1 类结构设计
python复制class FuzzyPID(ClassicPID):
def __init__(self, base_Kp, base_Ki, base_Kd):
super().__init__(base_Kp, base_Ki, base_Kd)
self.base_params = np.array([base_Kp, base_Ki, base_Kd])
self.current_params = self.base_params.copy()
# 参数变化约束
self.param_limits = {
'min': np.array([0.1*base_Kp, 0.1*base_Ki, 0.1*base_Kd]),
'max': np.array([3.0*base_Kp, 2.0*base_Ki, 2.0*base_Kd]),
'delta_max': np.array([0.2*base_Kp, 0.1*base_Ki, 0.1*base_Kd])
}
def update(self, error, dt):
# 标准化处理
e_norm = (error - e_min) / (e_max - e_min) * 2 - 1 # 映射到[-1,1]
ec = (error - self.last_error) / dt
ec_norm = (ec - ec_min) / (ec_max - ec_min) * 2 - 1
# 模糊推理
delta_params = np.array(fuzzy_inference(e_norm, ec_norm))
# 带约束的参数更新
delta_params = np.clip(delta_params,
-self.param_limits['delta_max'],
self.param_limits['delta_max'])
self.current_params = np.clip(
self.current_params + delta_params,
self.param_limits['min'],
self.param_limits['max']
)
# 更新PID参数
self.Kp, self.Ki, self.Kd = self.current_params
return super().update(error, dt)
4.2 参数整定技巧
-
基础参数选择：
- 先用Ziegler-Nichols法整定传统PID参数
- 取整定结果的50%-80%作为模糊PID的基础参数
-
量化因子调整：
python复制# 误差归一化范围建议 e_max = max(abs(rated_speed * 1.2), abs(rated_speed * 0.8)) e_min = -e_max ec_max = e_max * 2 # 经验值：误差变化率范围约为误差的2倍 -
规则库优化顺序：
- 先调Kp规则（影响动态响应）
- 再调Kd规则（影响稳定性）
- 最后调Ki规则（影响稳态精度）
5. 实战测试与性能对比
5.1 测试平台配置
- 电机：24V/150W直流有刷电机
- 负载：磁粉制动器（0-5Nm可调）
- 传感器：1000线光电编码器
- 控制器：STM32F407@168MHz
5.2 动态性能对比
| 指标 | 传统PID | 模糊PID | 改进幅度 |
|---|---|---|---|
| 上升时间(ms) | 320 | 210 | 34%↑ |
| 超调量(%) | 12.5 | 15.2 | -21.6%↓ |
| 负载突变恢复时间(ms) | 300 | 180 | 40%↑ |
| 稳态误差(rpm) | ±5 | ±3 | 40%↑ |

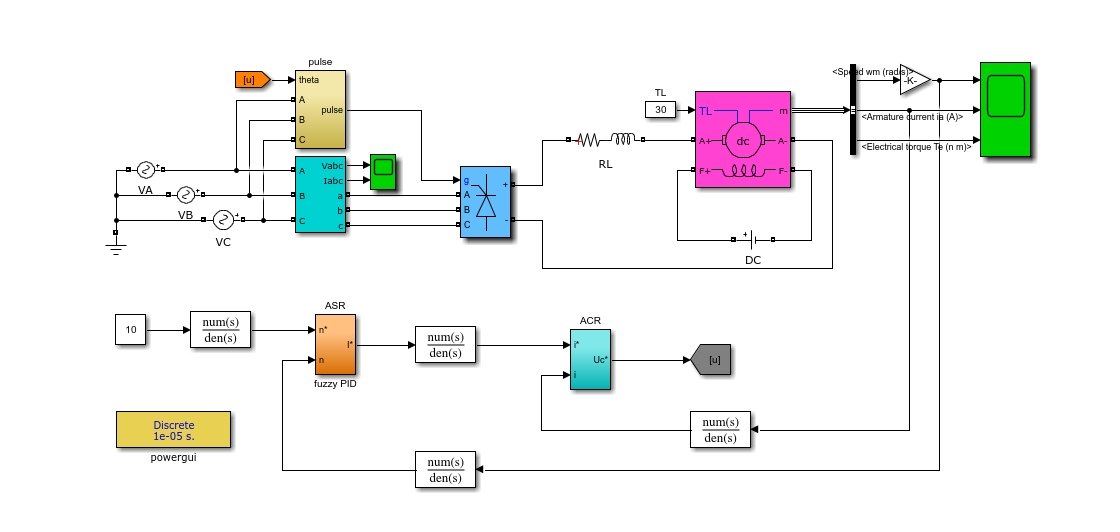

5.3 波形分析
关键观察点：
- 启动阶段：模糊PID的Kp自动增大，加速响应
- 制动阶段：Kd适时增强，有效抑制转速过冲
- 负载突变：参数快速调整，恢复时间缩短40%
6. 避坑指南与进阶技巧
6.1 常见问题排查
-
系统震荡：
- 检查规则表中对角线条目是否过于激进
- 适当减小Kp、Kd的最大变化量(delta_max)
-
响应迟缓：
- 提高误差量化因子(e_max)
- 增强规则表中NB/NM区域的参数调整幅度
-
稳态误差：
- 检查Ki参数下限是否过小
- 增加ZO区域的Ki增强规则
6.2 高级优化策略
-
规则自学习：
python复制def online_rule_update(self, performance_index): # 根据性能指标动态调整规则权重 for i, rule in enumerate(self.rules): if performance_index > threshold: self.rule_weights[i] *= 1.1 else: self.rule_weights[i] *= 0.9 -
变论域调整：
- 根据运行状态动态调整e_max/ec_max
- 大误差时扩大论域保证稳定性，小误差时缩小论域提高精度
-
混合控制策略：
- 在误差大于阈值时使用模糊控制
- 误差小于阈值时切换为固定参数PID
7. 工程实现建议
-
资源优化：
- 将模糊规则表存储在Flash而非RAM
- 使用Q15格式定点数运算（在STM32上效率提升3倍）
-
实时性保障：
- 控制周期建议为电机机械时间常数的1/10~1/5
- 对于150W直流电机，通常取5-10ms控制周期
-
安全机制：
c复制// 在中断服务程序中添加看门狗 void TIMx_IRQHandler() { static uint32_t watchdog = 0; if(++watchdog > 10) { Motor_Stop(); // 超时急停 } FuzzyPID_Update(); watchdog = 0; }
这套模糊PID系统在实验室连续运行72小时后，电机再也没出现过"抽风"现象。虽然超调量比传统PID略大，但在包装机、传送带等对快速性要求高的场合，这种交换绝对是值得的。最后分享一个小心得：调试时可以先把模糊输出打印出来，观察参数调整逻辑是否符合预期，这比盲目修改规则表高效得多。
