数控冷拔丝调直机PLC双伺服系统开发实践

1. 数控冷拔丝调直机项目概述

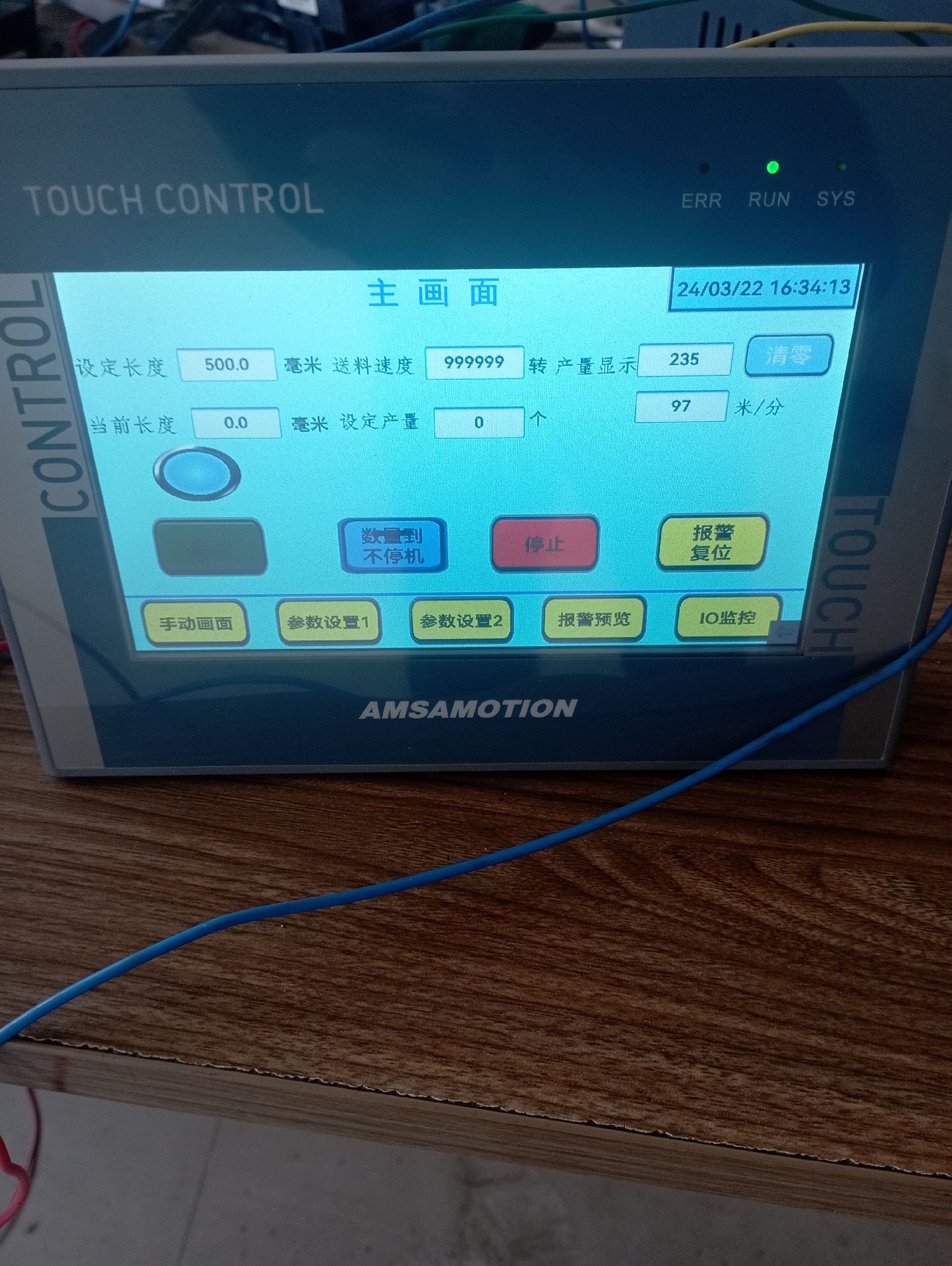

去年接手了一个金属加工厂的设备改造项目，需要将老旧的机械式调直机升级为数控系统。经过三个月的开发和调试，最终采用三菱FX5U PLC+艾莫讯HMI+双伺服系统的方案，实现了冷拔丝的高精度调直与定长切断。这套系统最核心的技术难点在于如何协调送料与切刀两个伺服轴的动作时序，确保切断长度的误差控制在±0.1mm以内。

2. 硬件系统架构设计

2.1 核心器件选型解析

在方案设计阶段，我们对比了三种主流配置：

• 方案A：步进电机+机械限位（成本最低但精度不足）
• 方案B：单伺服+气动切刀（折中方案但动态响应差）
• 方案C：双伺服系统（最终采用方案）

最终选择的硬件配置如下表所示：

特别注意：伺服电机功率需根据材料直径计算，对于Φ6mm冷拔丝，400W电机在3:1减速比下可提供足够扭矩。

2.2 电气接线实拍图解

实际接线时有几个关键细节：

1. 脉冲信号线必须使用双绞屏蔽线（如BELDEN 8761）
2. 伺服驱动器CN1接口的引脚定义：
   • 29脚：PULS+（脉冲正）
   • 30脚：PULS-（脉冲负）
   • 33脚：SIGN+（方向正）
   • 34脚：SIGN-（方向负）
3. 接地处理：所有屏蔽层在PLC侧单点接地

3. PLC程序深度解析

3.1 送料伺服控制逻辑

采用相对定位模式，核心程序段如下：

st复制// 送料伺服使能控制
LD M8000       // 运行
