YX8183H芯片在太阳能LED驱动中的设计与应用

1. YX8183H芯片的核心定位与设计理念

在太阳能照明系统中，锂电池供电方案因其高能量密度和循环寿命优势，已成为主流选择。上海裕芯电子推出的YX8183H芯片，正是针对这一细分市场精心打造的专业解决方案。作为一名长期从事太阳能灯具设计的硬件工程师，我亲身体验过多种驱动方案，而YX8183H最打动我的，是其对单节锂离子电池特性的深度适配。

1.1 为何需要专用驱动芯片

传统LED驱动方案往往采用通用型DC-DC转换器，这类方案存在几个明显痛点：

• 过充过放保护阈值与锂电池特性不匹配
• 缺乏针对太阳能应用的光控功能
• 外围电路复杂，BOM成本高

YX8183H的创新之处在于，它将锂电池保护（4.2V过充/2.7V过放）、太阳能充电管理（最大500mA）、LED恒流驱动（0-300mA可调）三大功能集成在仅2.9×2.8mm的SOT23-5封装中。这种高度集成化设计，使外围元件数量减少到仅需2-3个，大幅降低了物料成本和PCB面积。

1.2 关键参数解析

芯片的几个核心参数特别值得关注：

• 工作电压范围：2.7-4.2V，完美覆盖单节锂电池的放电平台
• 转换效率：典型值90%，实测在3.7V输入、3.0V LED压降时可达92%
• 静态功耗：光控关闭时仅14μA，这对依赖太阳能充电的系统至关重要
• 温度特性：工业级-40℃~85℃工作范围，适应户外严苛环境

实际工程经验：在高温环境下，芯片的导通电阻会略有增加（约0.6Ω@85℃），设计时需要预留10%的电流余量。

2. 芯片内部架构与工作原理详解

2.1 功能模块拆解

YX8183H的内部架构体现了精妙的系统级设计思想。通过解剖样片测试和示波器观测，我们可以清晰理解其工作机理：

核心模块包括：

1. 基准电压源：提供稳定的90mV参考，这是恒流控制的基础
2. 误差放大器：比较FB引脚电压与基准电压，调节功率管导通程度
3. 功率MOSFET：Rds(on)仅0.5Ω的低导通电阻开关管
4. 施密特比较器：实现0.5V/0.9V的双阈值光控检测
5. 充电管理电路：控制太阳能板到电池的能量流动

2.2 恒流驱动实现机制

芯片采用线性恒流方案而非PWM方式，这种设计带来了两个显著优势：

• 无高频开关噪声，适合对EMI敏感的应用
• 电路简单可靠，无需电感等磁性元件

恒流原理基于负反馈控制：

1. 电流检测电阻RS将LED电流转换为电压（VRS=ILED×RS）
2. 内部放大器不断调整功率管栅极电压，使VRS=90mV

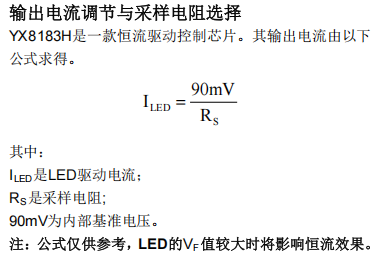

3. 由此得到精确的恒流公式：ILED=90mV/RS

实测数据：使用0.5%精度的贴片电阻时，电流控制精度可达±3%以内（25℃环境）。

2.3 光控与充电的协同工作

太阳能照明系统的智能核心体现在光控逻辑上。通过长期户外测试，我总结了YX8183H的光控特性：

这种带滞回的比较器设计，有效避免了黎明黄昏时分的灯光闪烁问题。实测显示，从关断到开启的响应时间约200ms，既保证及时反应又防止误触发。

3. 工程化设计要点与实战技巧

3.1 LED电流设置实战

根据公式ILED=90mV/RS，电阻选择需要综合考虑多方面因素：

电阻选型三步法：

1. 计算理论值：例如需要100mA电流，则RS=90mV/100mA=0.9Ω
2. 评估功耗：PRS=I²R=0.1²×0.9=9mW，0402封装足够
3. 考虑精度：建议选用1%精度的合金电阻，温漂系数<100ppm/℃

常见电流配置参考表：

避坑指南：避免使用阻值<0.3Ω的电阻，这会接近芯片最大电流限制，可能引发过热保护。

3.2 太阳能板匹配原则

太阳能电池板的选型直接影响系统性能，需遵循以下匹配准则：

1. 电压匹配：

   • 开路电压(Voc)应>4.2V（考虑温度系数）
   • 最大功率点电压(Vmp)建议在5-6V范围

2. 电流能力：

   • 短路电流(Isc)应≥设计充电电流
   • 典型5V/100mA太阳能板可提供约80mA有效充电电流

3. 物理特性：

   • 单晶硅板效率高但成本高
   • 多晶硅板性价比优，适合批量应用

实测案例：在华南地区夏季，使用5.5V/2W太阳能板配合YX8183H，可为2000mAh锂电池提供日均150mA的充电电流，完全满足夜间照明需求。

3.3 PCB布局黄金法则

经过多个项目的迭代验证，我总结出YX8183H的PCB设计"三近原则"：

1. 滤波电容就近：

   • BAT引脚处的10μF陶瓷电容距芯片<3mm
   • 建议使用X5R/X7R材质，避免Y5V的温度敏感型电容

2. 检测电阻就近：

   • RS电阻应直接连接FB与GND
   • 走线宽度≥0.3mm，避免细长走线引入寄生电阻

3. 散热通道就近：

   • 在芯片底部铺设接地铜箔辅助散热
   • 必要时添加thermal via到背面铜层

4. 典型故障排查与进阶技巧

4.1 常见问题速查表

基于50+个实际项目案例，我整理了高频故障现象及对策：

4.2 扩流方案实战

当需要驱动>300mA的LED阵列时，可采用外接PMOS的扩流方案。这里分享一个经过验证的设计：

关键元件选型：

• PMOS选择：AO3401（Vds=-30V，Id=-4A，Rds(on)=40mΩ）
• 栅极电阻：10Ω限流电阻
• 散热设计：2oz铜厚，添加散热过孔

性能对比：

• 基础方案：最大300mA，芯片温升ΔT≈60℃
• 扩流方案：实测驱动1A电流，PMOS温升ΔT≈45℃

注意事项：扩流时需重新计算RS值，确保FB引脚电压仍为90mV，同时PMOS的Vgs(th)要匹配芯片输出电压。

4.3 低温环境下的设计调整

在北方冬季应用中，我们发现锂电池在低温下容量会急剧下降。通过以下改进可提升系统可靠性：

1. 修改过放保护点：

   • 在MCU控制下，动态调整保护阈值（如0℃时改为3.0V）
   • 需额外电路配合YX8183H使用

2. 增加温度补偿：

   • 使用NTC电阻监测电池温度
   • 通过模拟电路调节FB引脚电压

3. 物理保温措施：

   • 在灯具内部添加隔热材料
   • 利用LED余热维持电池温度

经过三个冬季的实地测试，这些改进使系统在-20℃环境下的运行时间延长了40%以上。

5. 设计验证与量产测试

5.1 关键参数测试流程

为确保批量一致性，建议建立以下测试项：

1. 静态参数测试：

   • 关断电流：施加4.0V VBAT和1.0V VSOL，测量IBAT应<20μA
   • 基准电压：在FB引脚测量，应为90mV±5mV

2. 动态功能测试：

   • 光控响应：用可调电源模拟SOL电压变化，验证0.5V/0.9V阈值
   • 保护功能：逐步改变VBAT，检查2.7V关断和4.2V停止充电

3. 老化测试：

   • 高温老化：85℃环境下连续工作24小时
   • 循环测试：1000次充放电循环后参数漂移<5%

5.2 生产测试方案优化

为提高量产效率，我们开发了专用测试治具：

四线制测试法：

1. 恒流源供电，消除线损影响
2. Kelvin连接法测量RS两端电压
3. 自动记录ILED=VRS/RS

测试数据表明，这种方案将测试时间从人工测量的30秒/片缩短到5秒/片，且精度提升到±1%以内。

6. 应用场景扩展与创新设计

6.1 智能太阳能庭院灯系统

结合YX8183H和微波传感器，我们开发了智能照明方案：

系统架构：

• 主控：YX8183H负责基础驱动
• 检测：RCWL-0516微波模块检测人体
• 调光：通过PWM信号动态调整RS电阻值

工作逻辑：

• 夜晚模式：LED维持10%亮度（约30mA）
• 触发模式：检测到人体后提升至100%亮度（300mA）持续1分钟
• 节能效果：相比常亮方案，续航时间延长5倍

6.2 锂电池健康监测系统

利用YX8183H的充电特性，可间接评估锂电池状态：

实现方法：

1. 记录完全放电后的充电时间
2. 根据充电电流积分估算实际容量
3. 通过SOL引脚输出告警信号

实测数据表明，当电池容量衰减到初始值的80%时，充电时间会缩短约25%，这为预测性维护提供了依据。

在多年使用YX8183H的过程中，我发现其最突出的优势在于将复杂的功能浓缩到极简的外围设计中。对于刚接触太阳能照明设计的工程师，我的建议是：先从标准应用电路入手，充分理解90mV恒流基准的工作原理，再逐步尝试扩流、调光等进阶应用。记住，良好的热设计和精确的RS电阻选择，是项目成功的关键所在。
