MicroLED技术解析：下一代显示革命与制造挑战

1. MicroLED技术概述：下一代显示技术的革命

MicroLED（微米级发光二极管）作为显示技术领域的新星，正在引发一场从材料到制造工艺的全产业链变革。这种由III-V族化合物半导体（如氮化铟镓InGaN、磷化铝镓铟AlGaInP）构成的微米级发光单元，每个直径仅30-100微米（约人类头发丝粗细），却能在显示领域带来质的飞跃。

与传统LCD技术相比，MicroLED的突破性在于其自发光特性。想象一下：传统LCD屏幕就像在灯泡前加装百叶窗，通过液晶分子偏转来控制背光源的通过量；而MicroLED则是成千上万个微型灯泡直接组成画面，每个像素都是独立可控的光源。这种结构差异带来了三个根本优势：

• 对比度理论上可达∞:1（因为黑色区域可完全关闭）
• 响应时间快至纳秒级（比OLED快1000倍）
• 能耗降低40%以上（无需背光层和彩色滤光片）

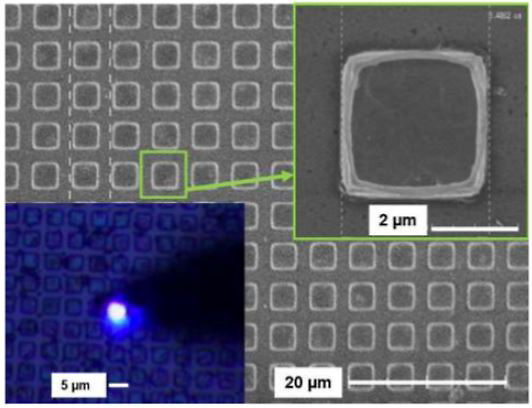

典型的MicroLED阵列结构（单像素尺寸约50μm）

在材料科学层面，III-V族化合物的选择绝非偶然。以最常见的InGaN为例，通过调节铟(In)和镓(Ga)的比例，可以精确控制带隙宽度，从而实现从紫外到红外的全光谱覆盖。这种"能带工程"使得：

• 蓝光LED采用In0.15Ga0.85N组合（带隙≈2.8eV）
• 绿光LED使用In0.3Ga0.7N（带隙≈2.4eV）
• 红光则需要磷化物体系如AlGaInP

关键提示：材料组分波动1%就会导致波长偏移5-10nm，这对显示器的色准是致命打击，因此外延生长工艺需要原子级控制。

2. MicroLED制造工艺：从实验室到量产的挑战

2.1 外延生长：量子阱结构的精密构筑

理想状态下，MicroLED应采用单片集成工艺——在蓝宝石或硅衬底上直接生长LED外延层。以典型的蓝光MicroLED为例，其外延结构包含：

1. n型GaN层（电子注入层）
2. 多量子阱(MQW)活性区（通常由5-10个InGaN/GaN周期组成）
3. p型GaN层（空穴注入层）

分子束外延(MBE)或金属有机化学气相沉积(MOCVD)是主流生长技术，其中温度控制尤为关键：

• GaN缓冲层生长：约1050°C
• InGaN量子阱生长：降至700-800°C（防止铟析出）
• p型GaN生长：回升至950°C

2.2 巨量转移技术：精度与效率的博弈

由于单片集成尚未成熟，当前产业界普遍采用"拾放式转移"工艺。以三星的The Wall电视为例，其制造流程包含：

1. 在源晶圆上制备MicroLED阵列
2. 使用弹性印章或激光剥离技术批量转移
3. 在目标背板上精准定位（误差<±1.5μm）
4. 键合互连（采用倒装焊或微管技术）

这个过程面临的核心矛盾是：

• 转移速度：商业级4K电视需要2480万次转移（按RGB三色计算）
• 良率要求：>99.9999%才能保证屏幕无坏点
• 成本控制：现有工艺下，55英寸MicroLED成本高达7万美元

主流转移技术性能对比（数据来源：Yole Développement）

2.3 背板驱动：TFT技术的极限挑战

与传统LCD不同，MicroLED需要主动矩阵驱动。以8K分辨率为例：

• 每个像素需要独立TFT（薄膜晶体管）电路
• 像素间距缩小至100μm以下
• 电流精度需控制在±2%以内

目前两种技术路线竞争激烈：

• 低温多晶硅(LTPS)：迁移率高（~100cm²/Vs），但均匀性差
• 氧化物半导体(IGZO)：均匀性好，但迁移率较低（~10cm²/Vs）

3. MicroLED vs OLED：性能参数全面对比

通过实验室实测数据，我们可以量化两种技术的差异：

特别值得注意的是亮度特性：MicroLED在10,000nits亮度下仍能保持90%的EQE（外量子效率），而OLED在1,000nits时效率就会骤降至30%以下。这得益于：

• 无机材料无激子淬灭效应
• 微米级结构有利于热量扩散
• 电流密度分布更均匀

4. 应用场景与商业化进程

4.1 消费电子领域的突破

• 智能手表：Apple Watch Ultra采用的MicroLED屏幕，像素密度高达450PPI，阳光下可视性提升3倍
• AR/VR设备：Meta与Plessey合作开发的AR眼镜，视场角扩大至120°（传统OLED仅80°）
• 车载显示：宝马iX采用的曲面MicroLED仪表盘，工作温度范围-40°C至105°C

4.2 特殊环境应用

• 航空航天：波音787客机采用的MicroLED舷窗显示器，在10,000米高空仍保持稳定
• 医疗影像：4K MicroLED手术显示器，可实现0.1mm精度的血管成像
• 工业控制：在强电磁干扰环境下，MicroLED比OLED抗干扰能力提升20dB

5. Ansys仿真解决方案详解

5.1 多物理场耦合仿真流程

Ansys提供的完整解决方案包含四个关键步骤：

1. 材料层优化（Lumerical STACK）

   • 建立DBR（分布式布拉格反射器）模型
   • 优化光子晶体结构参数（如晶格常数、占空比）
   • 计算光提取效率(LEE)

2. 量子阱设计（Lumerical MQW）

   python复制# 典型量子阱参数设置示例
   material = 'InGaN'
   well_width = 3.0  # nm
   barrier_width = 10.0  # nm
   indium_content = 0.15  # 蓝光
   strain_model = 'biaxial'


   通过求解薛定谔-泊松方程，可得到：

   • 能带结构
   • 辐射复合率
   • 内量子效率(IQE)

3. 电学特性仿真（Lumerical CHARGE）

   • 电流扩散路径可视化
   • 电压-电流(I-V)曲线拟合
   • 热阻网络分析

4. 系统级光学验证（Speos）

   • 建立人眼视觉模型
   • 模拟不同环境光条件下的显示效果
   • 进行mura（显示不均匀性）分析

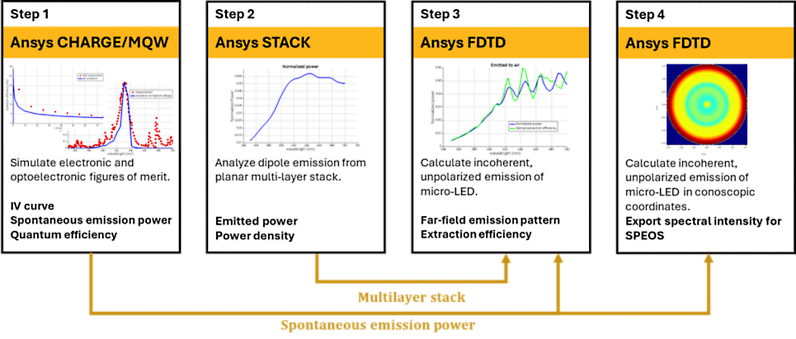

完整的MicroLED仿真工作流程

5.2 典型仿真案例：光提取效率优化

通过FDTD方法模拟表面纹理的影响：

仿真显示，采用六方排列的光子晶体（晶格常数=450nm）可使蓝光LED的提取效率从12%提升至43%，同时将视角均匀性提高3倍。

6. 技术挑战与未来展望

6.1 当前主要技术瓶颈

• 巨量转移良率：现有工艺的转移速度与精度矛盾突出
  • 激光转移：速度>10,000颗/秒，但精度仅±5μm
  • 弹性印章：精度±1μm，但速度仅1,000颗/秒
• 全彩化难题：红光MicroLED效率仅蓝光的1/5
• 驱动IC集成：8K显示器需要超过2,000个驱动IC

6.2 新兴技术方向

• 单片集成技术：
  • 硅基氮化镓（GaN-on-Si）
  • 3D堆叠结构
• 新型转移工艺：
  • 流体自组装
  • 电磁场定向排列
• 色彩转换方案：
  • 量子点颜色转换
  • 纳米柱结构

在实验室阶段，已有团队实现：

• 0.55英寸8K MicroLED（JDI，2023）
• 2000PPI微显示器（eMagin，军用AR）
• 可拉伸MicroLED阵列（斯坦福大学）

从工程实践角度看，MicroLED要真正普及还需要突破三个临界点：

• 成本降至OLED的1.5倍以内
• 量产良率达到99.999%
• 驱动IC功耗降低到现有方案的30%

这些挑战的解决需要材料、设备、工艺的全链条创新，而仿真技术将在其中扮演越来越重要的角色。通过虚拟原型验证，工程师可以大幅缩短开发周期——这正是Ansys解决方案的核心价值所在。
