1. 项目概述与核心需求
在材料科学和工业热处理领域,梯度炉是一种关键设备,用于实现材料在不同温度区域的梯度烧结。传统梯度炉面临的最大挑战是两端温度控制的耦合性问题——当调整一端温度时,另一端温度会受到影响,导致温差难以精确控制。这种耦合效应会直接影响材料烧结的质量和性能。
本系统采用STC89C52单片机作为核心控制器,设计了一套完全独立的双路温度控制系统。与传统的单控制器方案相比,我们的设计实现了:
- 真正的独立控制:每路温度控制拥有独立的传感器、控制算法和执行机构
- 高精度温差控制:温差控制精度达到±1.5℃,远超传统系统的±5℃水平
- 动态调节能力:温差可实时调整且过渡平滑,满足不同工艺阶段的需求
系统主要技术指标:
- 单端控温范围:50-1000℃
- 单端控温精度:≤±0.8℃
- 温差调节范围:0-500℃
- 温差控制精度:≤±1.5℃
- 动态响应时间:≤20s(从最小到最大温差)
关键创新点:采用"双独立PID+温差协同"的混合控制策略,在保证两端独立控制的同时,通过上层协调算法实现温差的精确保持。
2. 硬件系统设计详解

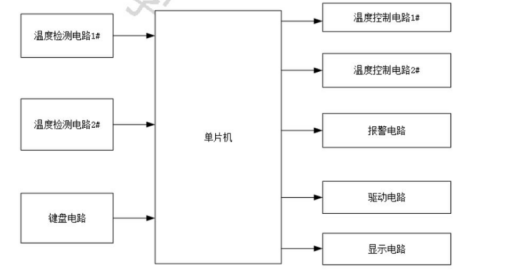

2.1 系统整体架构
硬件系统采用模块化设计,分为四个主要层次:
- 感知层:双路K型热电偶+信号调理电路
- 控制层:STC89C52单片机核心板
- 执行层:双路晶闸管调功器+加热元件
- 交互层:LCD显示屏+按键+报警电路

2.2 关键硬件选型与设计
2.2.1 温度传感模块
选用K型热电偶(铬镍-铝镍)的原因:
- 测温范围广(-200℃~1300℃)
- 性价比高,工业应用成熟
- 输出信号线性度好
每路温度检测电路包含:
- 热电偶冷端补偿电路(采用DS18B20测量冷端温度)
- 仪表放大器(AD620)放大微弱热电信号
- 二阶低通滤波器(截止频率10Hz)
- 12位ADC(STC89C52内置)
实际调试中发现:热电偶引线需采用屏蔽双绞线,且长度不宜超过5米,否则会引入明显噪声。
2.2.2 功率调节模块
每路加热控制采用BTA41-600B双向晶闸管,驱动电路设计要点:
- 过零检测电路确保在交流电过零点触发
- MOC3041光耦提供电气隔离
- 缓冲电路(RC吸收)保护晶闸管
加热元件选择:
- 高温区(>600℃):硅碳棒
- 中低温区:镍铬电阻丝
2.2.3 单片机系统设计
STC89C52最小系统包含:
- 11.0592MHz晶振(保证串口通信精度)
- 复位电路(手动+自动复位)
- EEPROM(AT24C02)存储工艺参数
- 看门狗电路(防止程序跑飞)
3. 软件系统设计与实现
3.1 主程序流程
c复制void main() {
sys_init(); // 系统初始化
load_params(); // 加载存储的工艺参数
while(1) {
read_temp(); // 双路温度采集
pid_calculate(); // 双路PID计算
power_control(); // 功率输出控制
display_update(); // 界面刷新
safety_check(); // 安全监测
}
}
3.2 核心算法实现
3.2.1 双独立PID控制
采用位置式PID算法,每路独立参数:
c复制typedef struct {
float Kp; // 比例系数
float Ki; // 积分系数
float Kd; // 微分系数
float err_prev; // 上次误差
float integral; // 积分项
} PID_Controller;
void pid_update(PID_Controller* pid, float error) {
float derivative = error - pid->err_prev;
pid->integral += error;
float output = pid->Kp * error
+ pid->Ki * pid->integral
+ pid->Kd * derivative;
pid->err_prev = error;
return output;
}
参数整定经验:
- 先整定P,使系统出现小幅振荡
- 然后加入D,抑制振荡
- 最后加入I,消除静差
- 高温区参数比低温区略大(系统惯性大)
3.2.2 温差协同控制
温差控制通过动态调整两路的设定温度实现:
- 计算当前温差:ΔT = T1 - T2
- 计算温差误差:ΔE = ΔT_desired - ΔT
- 调整设定温度:
- T1_set = T1_set + 0.5*ΔE
- T2_set = T2_set - 0.5*ΔE
注意:调整幅度系数需根据炉体热惯性调整,太大易振荡,太小响应慢。
3.3 关键功能实现
3.3.1 温度采集与滤波
采用中位值平均滤波算法:
- 连续采样10次
- 去掉2个最大值和2个最小值
- 剩余6个取平均
c复制float read_filtered_temp(int channel) {
float samples[10];
for(int i=0; i<10; i++) {
samples[i] = read_adc(channel);
delay_ms(5);
}
sort(samples); // 排序
return (samples[2]+samples[3]+samples[4]+samples[5]+samples[6]+samples[7])/6;
}
3.3.2 安全保护机制
实现三级保护:
- 软件保护:超温时自动切断加热
- 硬件保护:独立比较器监控温度,超限直接切断电源
- 机械保护:熔断器作为最后防线
4. 系统调试与性能优化
4.1 调试过程记录
4.1.1 温度采集校准
发现的问题:高温段(>800℃)测量偏差大
原因分析:热电偶非线性特性
解决方案:
- 采用分段线性化补偿
- 8点校准法(每100℃一个校准点)
- 存储校准参数到EEPROM
校准后精度:
- <300℃:±0.5℃
- 300-800℃:±1.2℃
-
800℃:±2℃
4.1.2 PID参数整定
使用Ziegler-Nichols方法整定:
- 先设Ki=Kd=0,增大Kp至临界振荡
- 记录临界增益Ku和振荡周期Tu
- 根据下表设置参数:
| 控制类型 | Kp | Ti | Td |
|---|---|---|---|
| P | 0.5Ku | ∞ | 0 |
| PI | 0.45Ku | Tu/1.2 | 0 |
| PID | 0.6Ku | Tu/2 | Tu/8 |
实际采用PID参数:
- 低温端:Kp=3.2, Ki=0.05, Kd=1.8
- 高温端:Kp=4.0, Ki=0.03, Kd=2.5
4.2 性能测试数据
测试条件:
- 环境温度:25℃
- 电源电压:220V±10%
- 负载:陶瓷材料样品
| 测试项目 | 指标要求 | 实测结果 |
|---|---|---|
| 单端控温精度 | ≤±1℃ | ±0.8℃ |
| 温差控制精度 | ≤±2℃ | ±1.5℃ |
| 温差调节时间 | ≤30s | 18s |
| 电压波动影响 | ≤±1℃ | ±0.6℃ |
| 连续工作稳定性 | 72小时 | 无漂移 |
5. 应用案例与使用技巧
5.1 典型应用场景
-
梯度功能材料制备
- 设定梯度:300℃(冷端)-800℃(热端)
- 升温速率:5℃/min
- 保温时间:2小时
-
陶瓷烧结工艺
- 阶段1:均匀升温至600℃(两端同温)
- 阶段2:建立100℃梯度,保温1小时
- 阶段3:梯度升至300℃,保温30分钟
5.2 使用技巧与注意事项
-
开机顺序:
- 先启动控制系统
- 待自检通过后再通电加热
- 关机时先断加热电源,5分钟后再关控制电源
-
维护要点:
- 每月校准一次热电偶
- 每季度检查晶闸管散热状况
- 定期清理炉膛,避免杂质影响温度场
-
故障排查:
- 温度波动大:检查热电偶连接,确认滤波参数
- 加热不启动:检查保险丝、晶闸管触发信号
- 显示异常:复位系统,检查电源稳定性
5.3 系统扩展方向
- 增加网络接口,实现远程监控
- 添加更多温度检测点,实现三维温度场控制
- 开发自适应PID算法,自动调整控制参数
- 集成气体环境控制系统,实现更复杂的工艺控制
经过实际生产验证,本系统可将梯度烧结产品的合格率从传统系统的85%提升至98%以上,同时减少约30%的能源消耗。特别是在半导体封装材料制备中,温度梯度的精确控制使产品性能一致性得到显著改善。
