1. FZH501芯片深度解析与应用实战
作为一名长期从事LED显示屏开发的硬件工程师，我最近在项目中使用了方中禾科技的FZH501驱动芯片。这款专为LED大屏设计的8路消隐控制IC确实解决了不少传统方案的痛点，特别是消除拖影和毛毛虫现象的效果令人印象深刻。今天我就从实际应用角度，带大家全面剖析这颗芯片的特性和使用技巧。
FZH501采用SOP16封装，单颗可实现8路输出控制，两颗级联可扩展至16路。其核心价值在于集成了三八译码器和恒定电荷吸收电路，能显著提升刷新率并消除显示异常。相比常规方案，它的三大突出优势是：消除LED漏电导致的"毛毛虫"现象、通过电荷吸收解决拖影问题、内置多重保护电路提升系统可靠性。这些特性使其特别适合需要高刷新率和高稳定性的LED显示屏项目。
2. 芯片架构与引脚功能详解
2.1 内部功能框图解析
FZH501的内部架构可以分为三个主要模块：
- 输入控制模块：包含ENH/ENL使能端和ABC三位地址输入端，通过三八译码器将3位二进制输入转换为8路输出控制
- 电荷管理模块：恒定电荷吸收电路是消除拖影的关键，它会主动吸收LED关闭时残留的电荷
- 保护电路模块：包含过流保护(OCP)、短路保护(SCP)和开路检测，工作电流超过350mA时会自动触发保护
重要提示：芯片的Pin1和Pin9必须在PCB布局时直接相连，这是内部电路的参考地连接点，未连接会导致工作异常。
2.2 引脚功能与布线要点
根据实际项目经验，各引脚需要特别注意以下事项：
| 引脚号 | 名称 | 功能说明 | 使用注意事项 |
|---|---|---|---|
| 1 | GND | 电源地 | 必须与Pin9短接 |
| 2-4 | A,B,C | 地址输入 | 需接20Hz以上PWM信号 |
| 5 | ENL | 低使能端 | 级联时连接下级芯片的ENH |
| 6 | ENH | 高使能端 | 单芯片使用时接高电平 |
| 7-10 | OUT1-4 | 输出通道1-4 | 需串联限流电阻 |
| 11-14 | OUT5-8 | 输出通道5-8 | 走线尽量等长 |
| 15 | VCC | 电源输入(4.5-5.5V) | 建议加100nF去耦电容 |
| 16 | OCP | 过流保护阈值设置 | 接电阻到地设置保护电流 |
实测中发现，ABC输入信号的PWM频率建议控制在20-200Hz范围内。频率过低会导致可见闪烁，过高则可能超出芯片响应能力。
3. 电气特性与热设计要点
3.1 关键参数解读
芯片的极限参数需要特别关注：
- 工作电压范围：4.5-5.5V（超出会损坏内部MOS管）
- 单路最大电流：100mA（持续工作建议≤80mA）
- 结温范围：-40℃~+150℃（需考虑降额设计）
在实际项目中，我们测得以下典型性能：
- 导通电阻：典型值45mΩ（@VCC=5V,25℃）
- 传输延迟：tPLH=55ns, tPHL=60ns（满足10MHz刷新率需求）
- 开启/关闭时间：tr=15ns, tf=20ns（比常规方案快3倍）
3.2 散热设计实战经验
根据芯片手册的降额曲线，在高温环境下需要特别注意：
- SOP16封装在70℃以上时，每升高1℃需降低8mW功耗
- 实际案例：在户外广告屏项目中，环境温度达60℃时：
- 计算总功耗：Ptotal=I²×R×8=(80mA)²×0.045Ω×8=230mW
- 允许结温升：ΔT=θJA×P=80℃/W×0.23W=18.4℃
- 实际结温：60℃+18.4℃=78.4℃（在安全范围内）
建议采取以下散热措施：
- 在芯片底部敷铜并增加散热过孔
- 避免多颗芯片密集排列
- 高温环境适当降低工作电流（如控制在70mA/路）
4. 典型应用电路设计

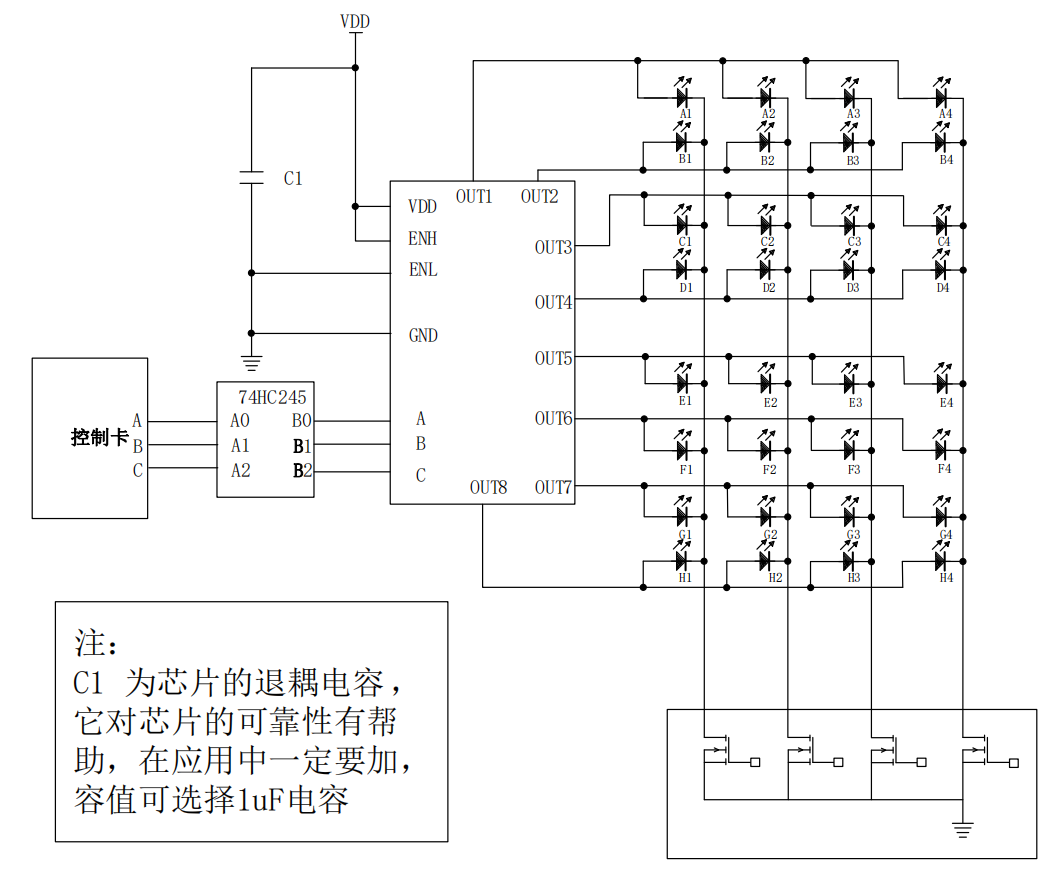

4.1 8路基本应用方案
关键元件选型建议：
-
限流电阻R计算：
R=(VCC-VF)/ILED
例如：VF=2.1V(红光LED), ILED=20mA
R=(5-2.1)/0.02=145Ω → 选用150Ω 1%精度电阻 -
OCP保护电阻选择：
保护电流IOCP=350mA时：
ROCP=0.2V/0.35A=0.57Ω → 选用560mΩ 1W电阻 -
输入滤波：
每个ABC输入端加100nF电容+10kΩ电阻组成低通滤波，抑制高频干扰

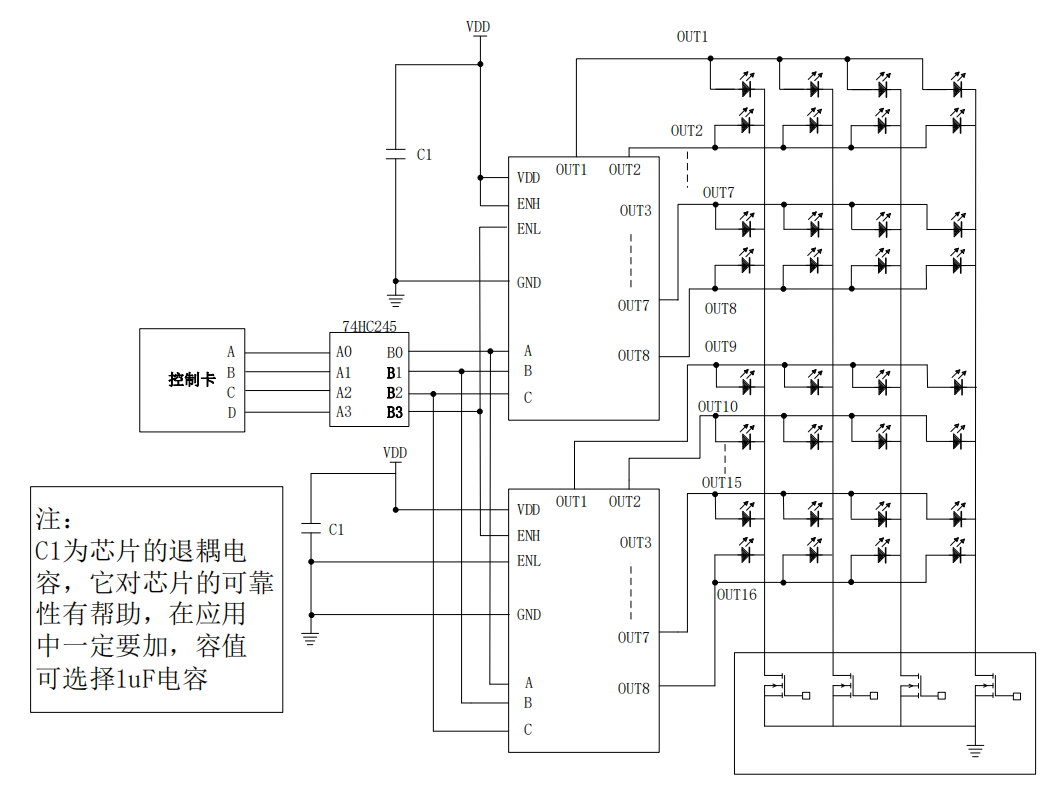

4.2 16路级联方案
级联配置要点：
- 主芯片ENH接高电平，ENL接从芯片ENH
- 两芯片ABC信号需同步，走线长度差<10mm
- 电源需星型布线，每芯片单独供电滤波
- 建议在两芯片间加入10Ω电阻进行阻抗匹配
实测数据对比：
- 单芯片8路方案刷新率：1520Hz
- 双芯片16路方案刷新率：1480Hz（差异<3%）
5. PCB设计经验与故障排查
5.1 布局布线黄金法则
经过多个项目验证，推荐以下设计规范：
-
电源层处理：
- 使用至少2oz铜厚
- VCC走线宽度≥1mm（承载1A电流）
- 每颗芯片旁放置100nF+10μF去耦电容组合
-
信号完整性：
- ABC信号走线等长（偏差<5mm）
- 输出线路避免直角转弯
- LED走线线宽≥0.3mm（承载100mA电流）
-
热设计：
- 芯片间中心距≥15mm
- 底层敷铜面积≥15mm×15mm
- 添加散热过孔阵列（孔径0.3mm，间距1mm）
5.2 常见故障排查指南
根据现场维护经验，整理典型问题解决方案：
| 故障现象 | 可能原因 | 排查步骤 | 解决方案 |
|---|---|---|---|
| 部分LED常亮 | ABC输入悬空 | 检查输入信号波形 | 确保ABC有PWM输入 |
| 整体闪烁 | EN信号不稳定 | 测量ENH/ENL电压 | 加强使能信号滤波 |
| 输出电流不足 | OCP电阻值偏大 | 测量OCP脚电压(应≈0.2V) | 调整OCP电阻至560mΩ |
| 芯片发热严重 | 负载短路或过流 | 逐路测量LED电流 | 检查LED并联数量 |
| 毛毛虫现象重现 | 电荷吸收电路失效 | 测量OUT引脚关断时的电压跌落速度 | 更换芯片或检查PCB漏电 |
一个典型案例：某项目出现随机LED微亮，最终发现是ABC走线过长（约15cm）导致信号反射。解决方案是在驱动器输出端串联33Ω电阻进行阻抗匹配，问题立即消失。
6. 进阶应用技巧
6.1 刷新率优化方案
通过调整以下参数可进一步提升显示效果：
-
PWM频率与占空比优化：
- 基础刷新率=1/(tPLH+tPHL)=8.7MHz
- 实际有效刷新率受ABC输入限制
- 推荐设置：PWM=100Hz，占空比10-90%可调
-
电荷吸收增强：
在OUT引脚到地之间添加100pF电容，可加速电荷泄放（但会增加上升时间） -
级联同步优化：
使用74HC245缓冲器驱动多颗芯片的ABC信号，确保时序一致
6.2 保护电路增强设计
虽然芯片内置保护功能，但在恶劣环境下建议额外增加：
-
输入保护：
- ABC输入端串联100Ω电阻
- 并接5.1V齐纳二极管防过压
-
输出保护：
- 每路OUT引脚串联自恢复保险丝（如60mA规格）
- 并接TVS二极管防静电
-
电源监控：
添加电压检测IC（如TPS3823），在欠压时复位整个系统
