1. 变压器磁通复位原理与实现
1.1 磁通复位的必要性
在开关电源设计中,变压器磁芯复位是一个关键问题。当开关管导通时,输入电压施加在变压器原边绕组上,激磁电感开始储能,磁通量线性增加。此时若不采取复位措施,连续多个开关周期后,磁通量将累积至饱和值,导致变压器失效。
磁芯饱和时电感量急剧下降,表现为开关管电流异常增大,可能引发器件损坏。我在调试正激电路时曾因复位电路设计不当,连续烧毁三个MOSFET后才意识到问题所在。
实际测试数据表明,PC40材质磁芯在100kHz开关频率下,若无复位措施,约15个周期后即出现饱和现象。这解释了为什么所有实用电源设计都必须包含磁通复位机制。
1.2 辅助绕组复位方案
1.2.1 电路结构与工作原理

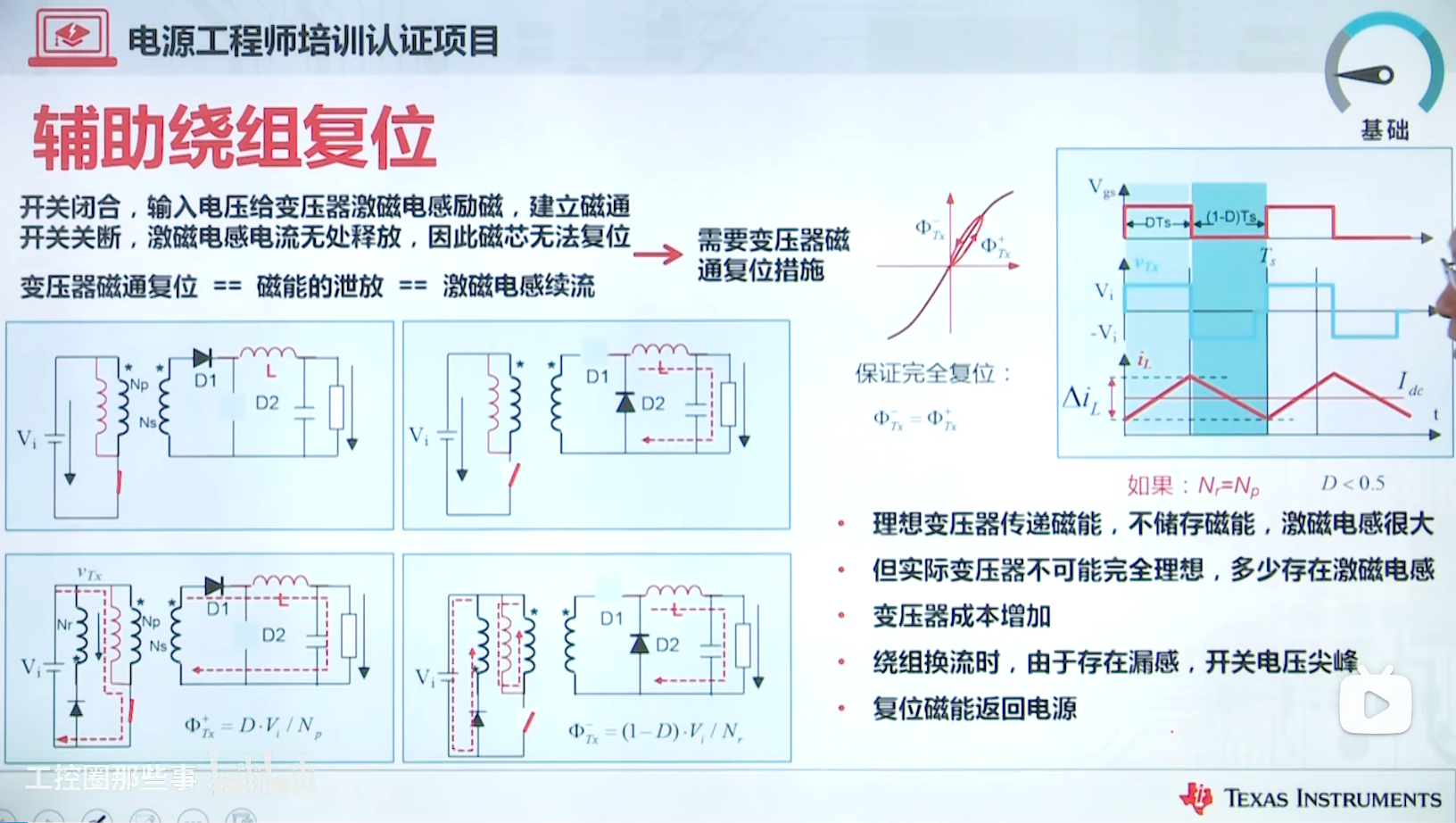

辅助绕组复位是正激变换器的经典解决方案,其核心是在变压器上增加一个与原边绕组反相的辅助绕组(Nr)。典型电路如下图所示:

工作过程分为两个阶段:
- 励磁阶段(开关管导通):输入电压Vi通过Np建立正向磁通,辅助绕组因反相被二极管阻断
- 复位阶段(开关管关断):激磁能量通过Nr绕组和二极管回馈至输入电源,建立反向磁通
1.2.2 关键参数设计
复位设计的核心是伏秒平衡原则,需满足:
code复制D*Vi/Np = (1-D)*Vi/Nr
由此可得匝数比关系:
code复制Nr = Np*(1-D)/D
实际设计时需注意:
- 占空比D必须小于0.5,确保有足够复位时间
- 复位二极管应选用快恢复类型(如UF4007),反向恢复时间<75ns
- 辅助绕组线径可按原边电流的1/3选择
我在一款24V/5A正激电源中的实测数据:
- 原边匝数Np=32,D=0.4
- 计算得Nr=32*(1-0.4)/0.4=48匝
- 选用ER28磁芯,实测复位效果良好,效率达89%
1.3 RCD钳位复位方案
1.3.1 正激变换器应用

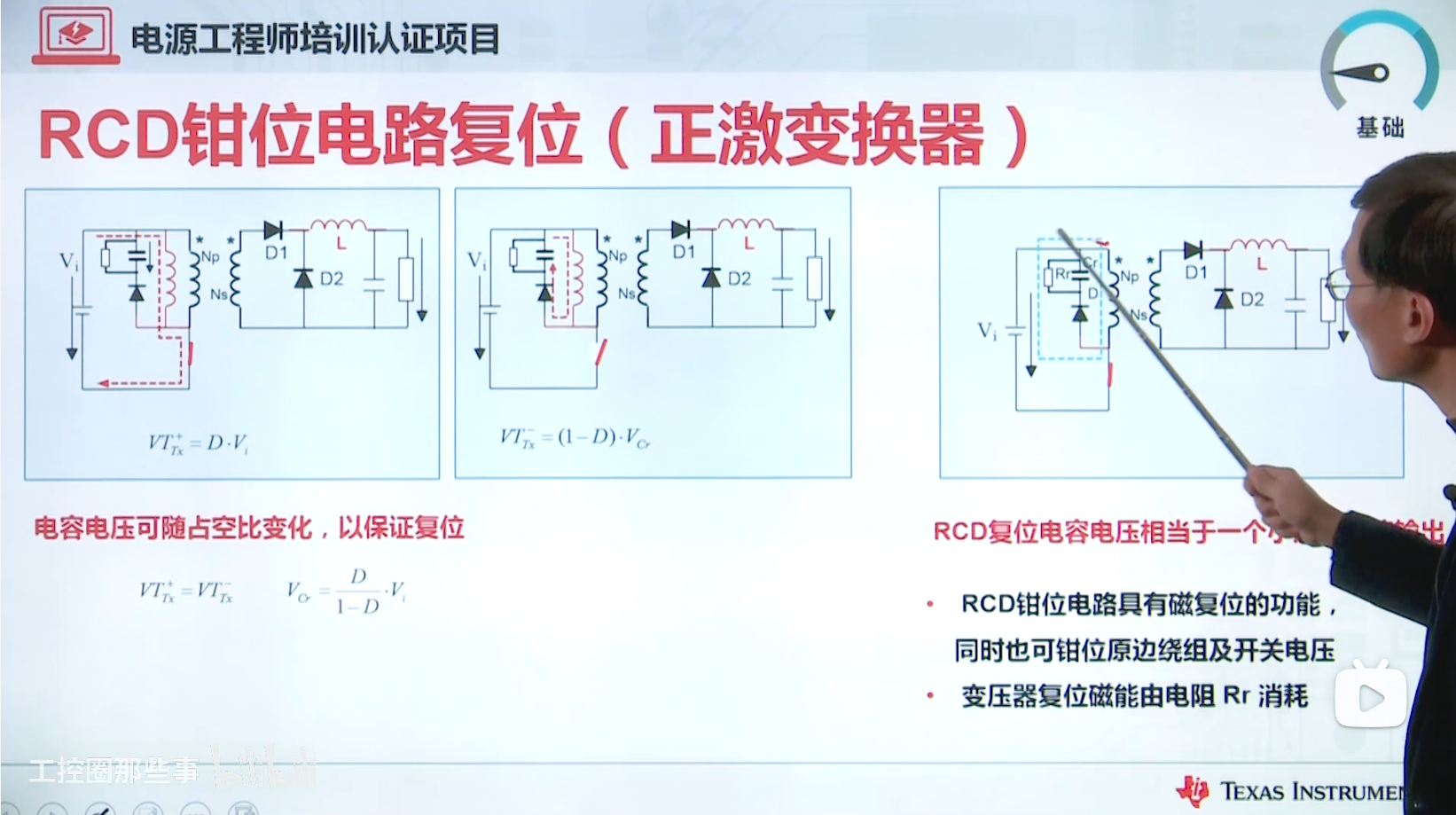

当变压器空间受限无法增加辅助绕组时,RCD钳位是常用替代方案。其典型电路结构包含电阻、电容和钳位二极管:

工作机理:
- 导通期间:二极管截止,电容充电
- 关断期间:激磁能量向电容充电,建立反向电压
- 电容通过电阻放电,消耗储存能量
设计要点:
- 电容电压Vc = Vi*D/(1-D)
- 电阻功率P ≈ 0.5LmIpk²*fs
- 电容值通常取1-10nF,耐压需高于Vc
实际调试中发现,RCD参数对效率影响显著。在一款100W电源中,将R从10kΩ优化到15kΩ,效率提升了2.3%。
1.3.2 反激变换器应用

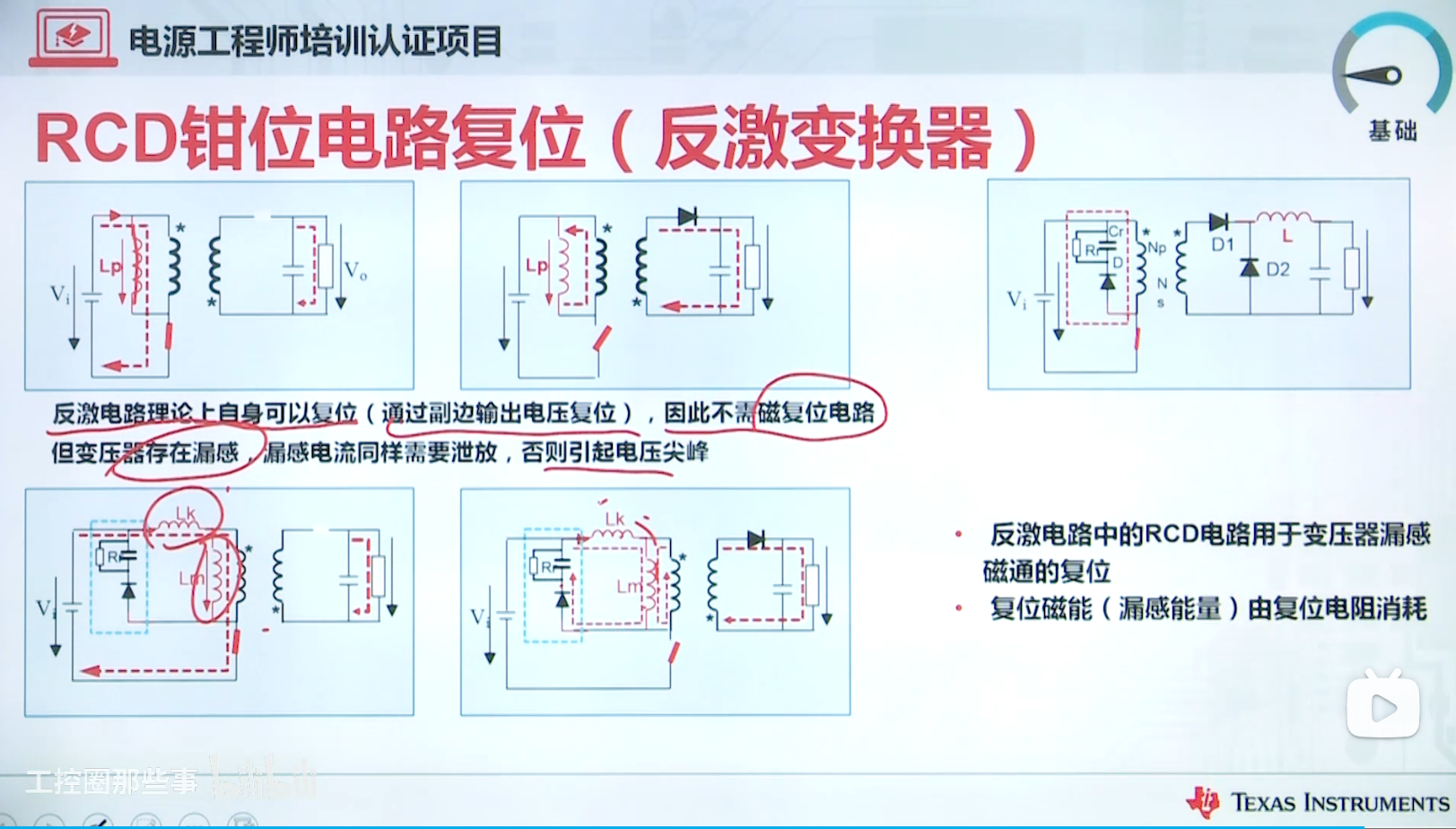

反激拓扑中RCD电路主要处理漏感能量,其设计方法与正激不同:

关键差异:
- 处理对象是漏感而非主励磁电感
- 电压钳位值Vclamp ≈ Vor + Vout*n + 裕量
- 电阻功率计算需考虑漏感能量:P=0.5LlkIpk²*fs
实测案例:12V/2A反激电源中:
- 漏感Llk=5μH,Ipk=1.2A
- 计算得R=1.5kΩ/2W,C=2.2nF/1kV
- 钳位电压稳定在180V,有效保护MOSFET
2. PSpice仿真实战技巧
2.1 软件安装与配置

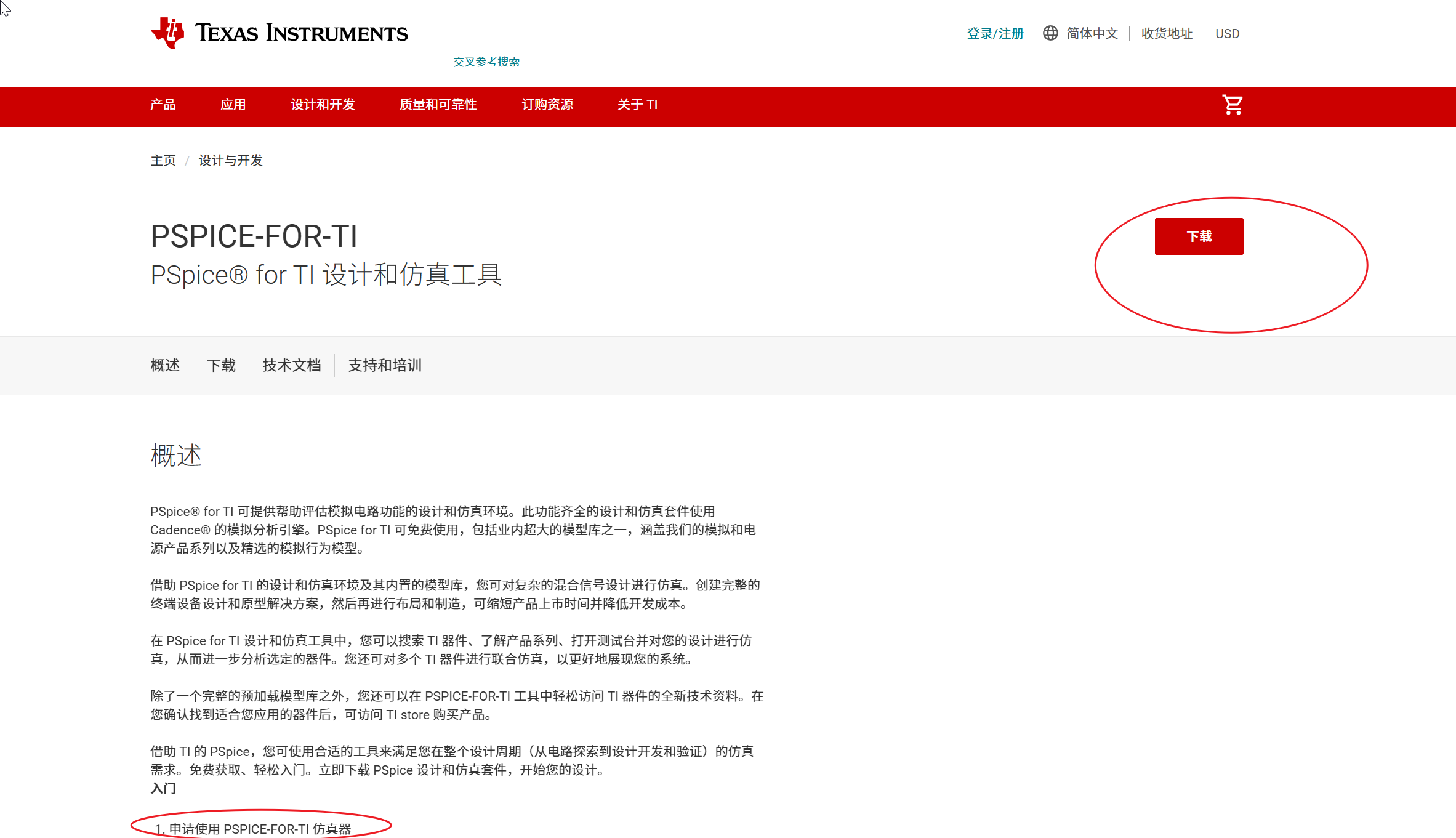

TI PSpice的获取流程相对简单:
- 注册TI账号(需企业邮箱)
- 填写申请表单(约5分钟)
- 等待邮件下载链接

2.2 常见问题解决方案
2.2.1 Search Part空白问题
这是当前版本(17.4)的已知bug,解决方法:

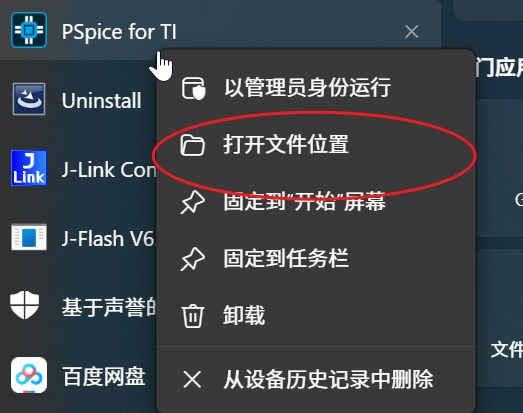

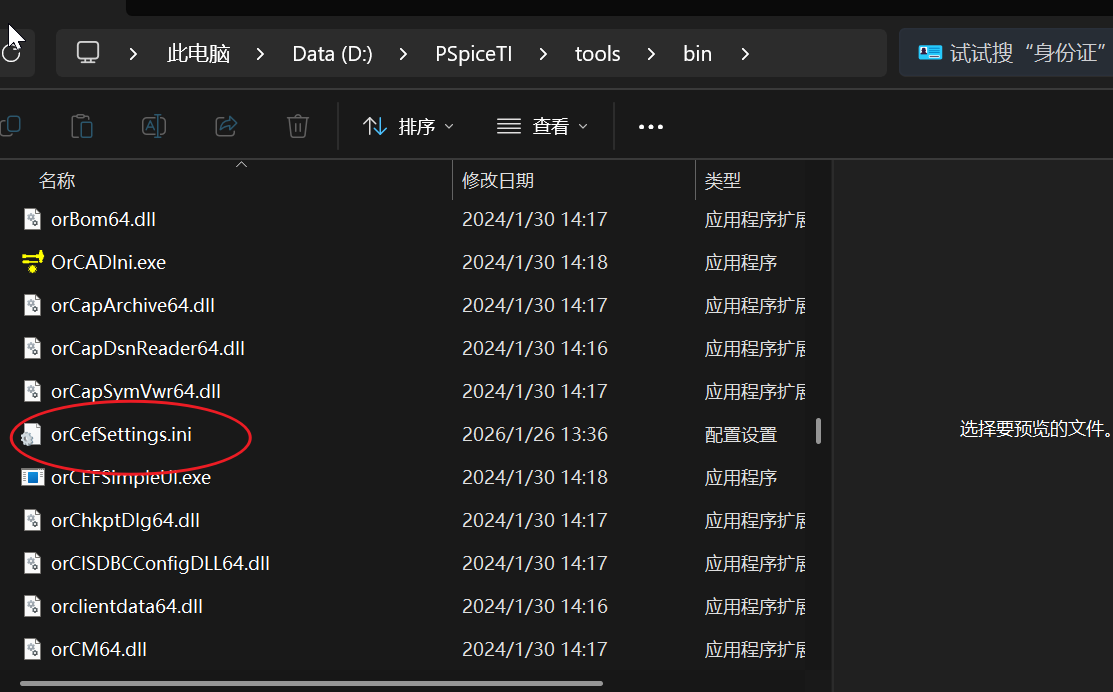

- 定位到安装目录下的orCefSettings.ini文件
- 添加"lang=en-US"参数(无引号)
- 保存后重启软件

2.2.2 第三方元件导入
当需要使用非TI元件时,可按以下步骤操作:
- 官网下载元件SPICE模型(.lib文件)
- 通过Tools > Generate Part导入
- 选择Symbol并保存为.olb文件

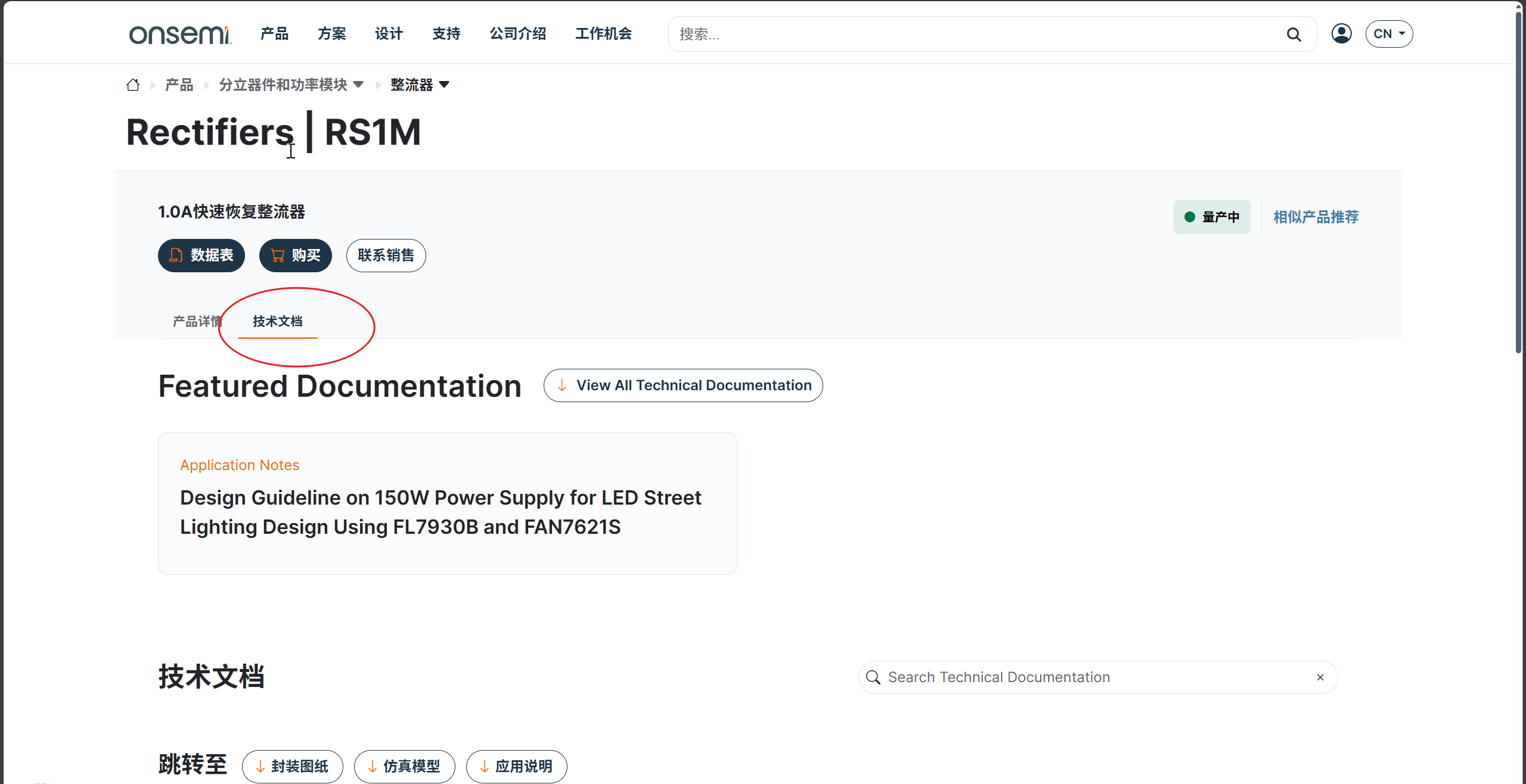

以RS1M二极管为例:
- 从onsemi官网下载模型
- 指定保存路径(建议分类存放)
- 生成后添加到全局库

2.3 仿真注意事项
-
模型匹配:TI库中元件参数可能与实际器件有差异,建议:
- 对照datasheet核对关键参数
- 复杂模型可手动修改.lib文件
-
收敛性问题:
- 设置初始条件(UIC)
- 调整GMIN参数(1nS~1pS)
- 使用分段线性电源代替阶跃信号
-
磁元件建模:
- 变压器需定义耦合系数K
- 添加等效漏感(通常取1%-5%)
- 磁芯损耗可通过非线性电感模拟
我在仿真反激电路时,通过以下设置获得较好效果:
code复制.options abstol=1u reltol=0.01 vntol=1m
.tran 0 10ms 0 1u UIC
3. 设计案例与实测对比
3.1 正激电源设计实例
规格要求:
- 输入:36-72VDC
- 输出:12V/10A
- 效率:>85%
关键参数:
- 开关频率:200kHz
- 主变压器:PQ2620,Np=24,Ns=8
- 复位绕组:36匝(Dmax=0.4)
- MOSFET:IPD90R1K2C3
- 输出二极管:STPSC10H065D
PSpice仿真与实测对比:
| 参数 | 仿真值 | 实测值 | 误差 |
|---|---|---|---|
| 效率@50%负载 | 88.2% | 86.7% | 1.5% |
| 输出电压纹波 | 45mV | 52mV | 7mV |
| 复位时间 | 1.8μs | 2.1μs | 0.3μs |
差异主要来自:
- 未考虑PCB寄生参数
- 二极管实际恢复时间与模型偏差
- 变压器分布电容影响
3.2 反激电源优化过程
问题现象:
- 空载时输出电压波动(±5%)
- 满载时MOSFET温升过高(85℃)
PSpice分析:
- 发现反馈环路相位裕度不足(仅35°)
- 漏感能量导致开关管电压应力达650V
改进措施:
- 调整补偿网络:Rfb从10k→15k,Cfb从1nF→2.2nF
- 优化RCD参数:R=8.2kΩ/3W,C=1nF/1kV
- 增加屏蔽绕组降低漏感(从8μH→3μH)
优化结果:
- 输出电压稳定性提升至±1.2%
- MOSFET温度降至68℃
- 整机效率提高3.5%
4. 工程经验与故障排查
4.1 常见问题速查表
| 现象 | 可能原因 | 解决方案 |
|---|---|---|
| 变压器异响 | 磁芯未完全复位 | 检查复位电路参数,确保D<0.5 |
| MOSFET瞬间击穿 | 漏感尖峰过高 | 优化RCD参数或增加缓冲电路 |
| 输出电压随负载波动 | 反馈环路补偿不足 | 调整补偿网络零极点 |
| 空载功耗大 | 复位能量损耗过大 | 考虑采用有源钳位方案 |
| 轻载振荡 | 进入DCM模式不稳定 | 增加假负载或调整控制策略 |
4.2 实测技巧分享
-
磁通饱和检测:
- 用电流探头观察励磁电流波形
- 正常应为三角波,出现"尖峰"即预示饱和
- 可临时降低输入电压验证
-
复位效果评估:
- 测量复位二极管电流波形
- 正常应在关断期间完整导通
- 若出现断续,需检查匝数比
-
PSpice模型验证:
- 先搭建简单测试电路(如单管开关)
- 对比仿真与实测开关波形
- 调整模型参数直至匹配
在一次反激电源调试中,我通过以下步骤定位问题:
- 发现效率比仿真低8%
- 用红外热像仪定位到整流二极管异常发热
- 检查模型发现未考虑封装热阻
- 更换为SMC封装器件后问题解决
5. 进阶设计建议
5.1 有源钳位技术
对于高效率要求的场合,可考虑有源钳位方案:
- 利用辅助开关管实现软开关
- 回收漏感能量至主电路
- 典型拓扑如下图所示:

设计要点:
-
钳位电容选择:
- 容值:Cclamp ≥ (1-D)IpkTon/ΔV
- 耐压:≥1.5*Vclamp
-
开关时序控制:
- 主开关关断后延迟开通钳位管
- 死区时间通常取50-100ns
实测数据显示,在200W LLC电路中:
- 有源钳位使效率提升4.2%
- MOSFET温降15℃
- 但成本增加约8元/台
5.2 多相并联设计
大电流输出时建议采用多相技术:
- 交错控制降低纹波
- 均流设计要点:
- 电流采样精度<3%
- 动态响应时间<10μs
- 磁集成方案:
- 耦合电感设计
- PCB平面变压器应用
我在一款通信电源中采用四相设计:
- 每相50kHz,相位差90°
- 输出120A时纹波仅30mVpp
- 相比单相方案体积缩小40%
5.3 热设计规范
可靠的热管理是电源长寿的关键:
- 元器件布局:
- 热源均匀分布
- 保留≥3mm间距
- 散热器选型:
- 计算热阻θja
- 考虑强迫风冷影响
- 降额设计:
- MOSFET结温≤105℃
- 电容温度≤85℃
实测案例:
- 自然冷却的100W电源
- 环境温度50℃时
- 关键器件温度:
- MOSFET:78℃
- 整流管:82℃
- 主电容:65℃
