1. 驱动配置导致的图像问题排查指南
在图像处理系统的调试过程中，驱动配置不当往往会导致各种难以预料的问题。作为一名长期奋战在图像调试一线的工程师，我最近就遇到了几个典型的驱动配置问题，这些问题看似毫无规律，但经过系统排查后都找到了解决方案。今天我就把这些实战经验分享给大家，希望能帮助遇到类似问题的同行少走弯路。
图像传感器驱动配置是个精细活，每个参数都可能影响最终成像质量。从寄存器设置到时钟配置，从数据格式到增益控制，任何环节出错都可能导致图像异常。特别是在使用SigmaStar等主流图像处理平台时，驱动配置更需要格外小心。下面我将针对三种最常见的驱动配置问题进行详细分析，并提供具体的排查方法和解决方案。
2. 竖纹现象分析与解决
2.1 现象描述与初步判断

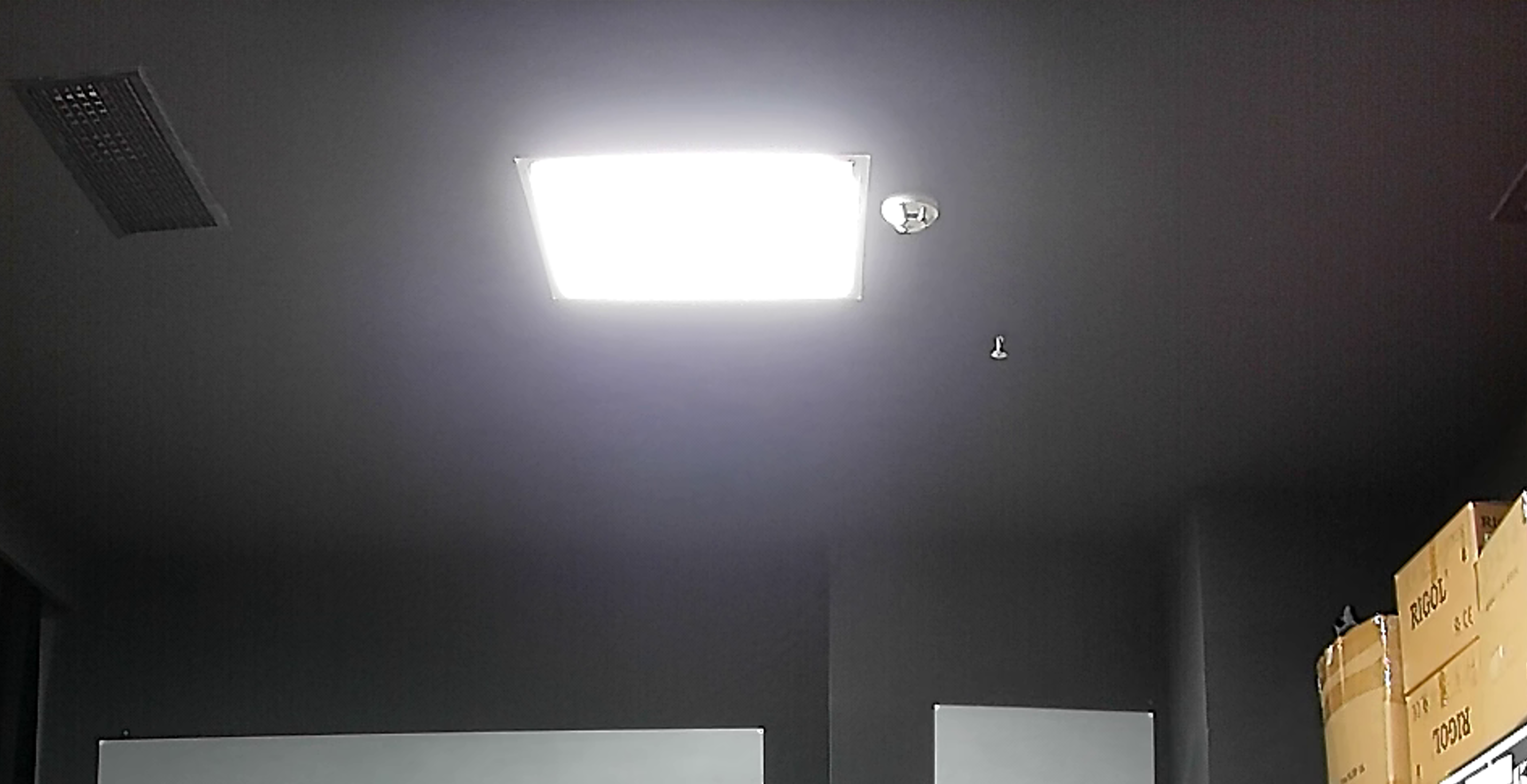

在调试过程中，我们首先注意到在高亮常温环境下，天花板暗区出现了明显的竖纹现象。如下图所示，这些竖纹呈现出一定的规律性，间隔均匀，严重影响图像质量。
初步尝试使用强2D去噪算法确实能改善这种现象，但副作用也很明显——图像清晰度大幅下降，细节丢失严重。这说明单纯依靠后处理算法并非最佳解决方案，我们需要从源头找出问题所在。
2.2 根本原因分析
经过系统排查，我们发现竖纹现象主要与以下几个驱动配置参数相关：
- 时钟抖动问题：传感器时钟信号不稳定导致数据采集时序偏差
- 电源噪声干扰：模拟电源滤波不足引入周期性噪声
- 寄存器配置不当：特别是与ADC相关的配置寄存器设置不合理
通过示波器测量，我们确认时钟信号质量良好，电源噪声也在可接受范围内，因此将排查重点放在了寄存器配置上。
2.3 寄存器配置优化
我们重点检查了以下几个关键寄存器组：
- ADC控制寄存器：调整采样精度和参考电压
- 时序控制寄存器：优化行消隐和帧消隐时间
- 增益控制寄存器：重新配置模拟和数字增益比例
经过多次试验，我们发现调整ADC控制寄存器中的参考电压配置对改善竖纹现象效果最为明显。具体修改如下：
c复制// 原配置
#define ADC_REF_VOL
