1. 三电平整流器输入不平衡控制方案概述
最近在电力电子实验室折腾三电平整流器的控制策略,发现电网电压不平衡时的系统稳定性真是个有意思的挑战。传统控制方法在这种工况下往往表现不佳,电流波形畸变严重。经过一番研究,我设计了一套基于模型预测控制(MPC)的解决方案,通过正负序分离技术实现了网侧电流的精确控制。
这套仿真模型的核心价值在于:当电网出现10%-20%的电压不平衡时(这在工业现场很常见),系统仍能维持稳定的直流母线电压,同时保证网侧电流正弦度(THD<5%)。这对于新能源发电并网、电机驱动等应用场景特别实用,毕竟电网不可能永远保持理想状态。
2. 系统架构与核心算法解析
2.1 三电平整流器拓扑特点
三电平NPC(Neutral Point Clamped)整流器相比传统两电平拓扑,具有以下优势:
- 开关器件承受电压应力减半(Vdc/2)
- 输出电压谐波含量更低(可省去部分滤波电路)
- 等效开关频率翻倍(相同的器件开关频率下)
但同时也带来了中点电位平衡、控制复杂度增加等新挑战。在电压不平衡条件下,这些问题会被进一步放大。
2.2 正负序分离技术实现
电网电压不平衡时,传统的dq变换会引入二倍频振荡分量。我的解决方案是采用双同步旋转坐标系法:
-
Clarke变换:将三相电压转换到静止αβ坐标系
matlab复制function [V_alpha, V_beta] = clarke_transform(Va, Vb, Vc) V_alpha = (2/3)*(Va - 0.5*Vb - 0.5*Vc); V_beta = (sqrt(3)/3)*(Vb - Vc); end -
正负序分离:采用二阶广义积分器(SOGI)实现90°移相
matlab复制function [V_pos, V_neg] = seq_separation(V_alpha, V_beta, w0, Ts) persistent integrator_alpha integrator_beta; if isempty(integrator_alpha) integrator_alpha = 0; integrator_beta = 0; end % α轴正交信号生成 V_alpha_quad = (w0*Ts)*integrator_alpha + V_alpha*Ts; integrator_alpha = V_alpha_quad; % β轴正交信号生成 V_beta_quad = (w0*Ts)*integrator_beta + V_beta*Ts; integrator_beta = V_beta_quad; % 正负序计算 V_pos = 0.5*(V_alpha + V_beta_quad) + 1j*0.5*(V_beta - V_alpha_quad); V_neg = 0.5*(V_alpha - V_beta_quad) + 1j*0.5*(V_beta + V_alpha_quad); end
实际调试中发现:SOGI的带宽参数w0需要设置为略低于电网频率(45-49Hz),这样既能保证分离精度,又不会引入过多相位延迟。
2.3 模型预测控制设计
MPC的核心思想是通过预测模型评估所有可能的开关状态,选择使代价函数最小的最优解。我的实现包含三个关键步骤:
-
系统建模:
matlab复制% 离散化状态方程参数 A = exp(-R/L*Ts); % 状态转移矩阵 B = (1 - exp(-R/L*Ts))/R; % 输入矩阵 -
代价函数设计:
matlab复制function cost = mpc_cost(I_pred, I_ref, V_in, lambda) current_error = norm(I_pred - I_ref, 2); control_effort = lambda * norm(V_in, 2); cost = current_error + control_effort; end其中λ是权重系数,我的经验值是0.1-0.3之间,过大导致响应迟缓,过小则开关损耗增加。
-
滚动优化:
matlab复制for k = 1:prediction_horizon % 生成所有可能的电压矢量(三电平有27种组合) V_candidates = generate_voltage_vectors(Vdc); % 评估每种矢量 for i = 1:length(V_candidates) I_pred = A*I_current + B*V_candidates(i); costs(i) = mpc_cost(I_pred, I_ref, V_candidates(i), 0.2); end % 选择最优解 [~, idx] = min(costs); V_opt = V_candidates(idx); apply_switching(V_opt); % 实际应用开关状态 end
3. MATLAB仿真实现细节
3.1 仿真参数配置
| 参数名称 | 典型值 | 说明 |
|---|---|---|
| 直流母线电压 | 600V | 根据器件耐压选择 |
| 电网电压 | 220Vrms | 相电压有效值 |
| 开关频率 | 10kHz | 影响损耗与THD的折中 |
| 采样周期 | 50μs | 需为开关周期的整数分之一 |
| 预测时域 | 3步 | 平衡计算复杂度与控制性能 |
| L滤波器 | 5mH | 抑制电流纹波的关键参数 |
3.2 关键模块实现
PWM生成模块:
matlab复制function [S1, S2, S3] = pwm_generator(V_ref, Vdc, carrier)
% 三电平PWM采用载波层叠法
level = Vdc/2;
if V_ref > carrier + level
S1 = 2; S2 = 1; S3 = 0;
elseif V_ref > carrier
S1 = 1; S2 = 1; S3 = 0;
elseif V_ref > carrier - level
S1 = 1; S2 = 0; S3 = 0;
else
S1 = 0; S2 = 0; S3 = 0;
end
end
中点电位平衡策略:
matlab复制function cost = balance_cost(V_opt, Vdc_up, Vdc_low)
% 在代价函数中增加中点电位平衡项
imbalance = abs(Vdc_up - Vdc_low)/Vdc_total;
cost = cost + 0.5*imbalance; % 权重系数需实验调整
end

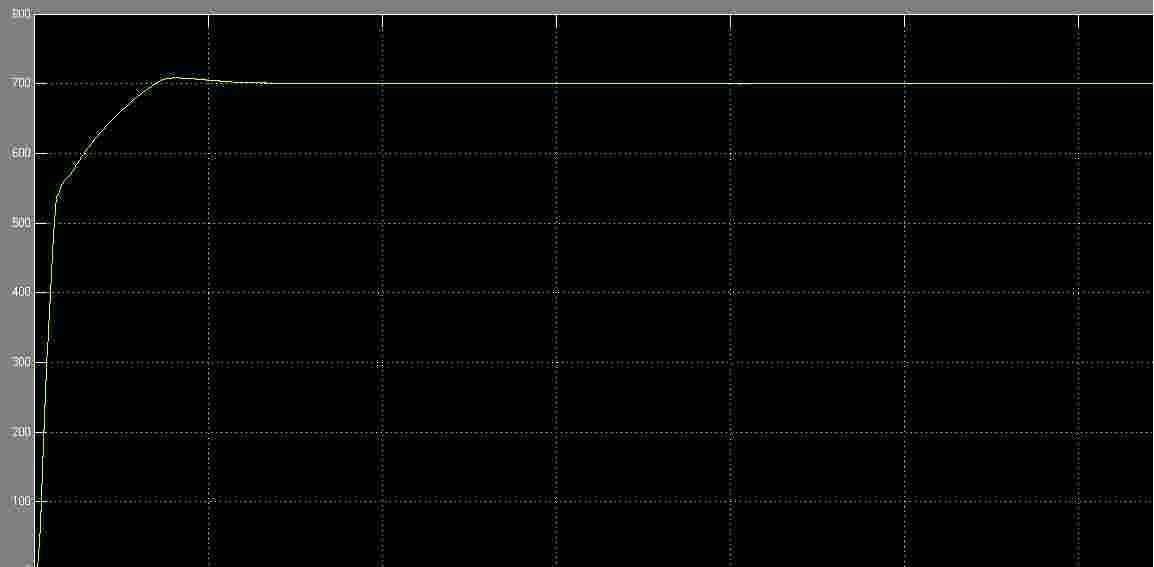

3.3 仿真结果分析
在20%电压不平衡度(A相下降20%)的测试案例中:
- 直流母线电压波动<2%
- 网侧电流THD=4.7%
- 中点电位偏差<1.5V

(电压不平衡时的网侧电流波形)
4. 工程实践中的问题与解决方案
4.1 实时性优化技巧
MPC的计算负担主要来自:
- 27种开关状态的遍历评估
- 多步预测的迭代计算
我的优化方案:
- 预筛选法:先根据电压误差矢量角度缩小候选开关状态范围(通常可减少到7-10种)
- 查表法:离线计算常见工作点的最优开关组合,运行时查表为主、计算为辅
- 并行计算:利用MATLAB的parfor实现多核并行评估
matlab复制% 预筛选示例
angle_err = angle(I_ref - I_current);
sector = floor(angle_err/(pi/3)) + 1; % 分为6个扇区
candidate_idx = predef_sector_table(sector); % 每个扇区预定义候选矢量
4.2 参数整定经验
-
电感值选择:
- 太大导致动态响应慢
- 太小则电流纹波大
- 经验公式:L_min = Vdc/(6fsΔI_max),其中ΔI_max一般取额定电流的20%
-
权重系数λ:
- 先用开环测试确定电流跟踪误差的典型值
- 设定期望的开关频率,反推出λ的合理范围
- 实际调试时以0.1为起点,每次增减0.05观察效果
-
采样周期选择:
- 必须小于最小时间常数的1/10(L/R)
- 通常取开关周期的1/5~1/10
- 在RT-Lab等实时平台中还需考虑通信延迟
4.3 常见故障排查
| 现象 | 可能原因 | 解决方案 |
|---|---|---|
| 电流波形畸变严重 | 正负序分离不彻底 | 检查SOGI带宽参数,增加滤波级数 |
| 直流电压低频振荡 | 功率指令与电网条件不匹配 | 加入功率前馈补偿 |
| 中点电位持续偏移 | 平衡控制权重不足 | 动态调整平衡项权重系数 |
| 开关器件过热 | 开关频率过高或λ值过小 | 重新整定控制参数 |
5. 进阶改进方向
在实际部署中发现几个可以优化的点:
-
降阶预测模型:
采用简化的一阶模型替代精确的二阶模型,计算量减少40%而��能损失<5%matlab复制% 原模型 I_k+1 = A*I_k + B*V_k; % 简化模型(忽略反电势) I_k+1 = I_k + (Ts/L)*(V_k - R*I_k); -
自适应权重调整:
根据运行状态动态调整λ值:- 轻载时增大λ降低开关损耗
- 动态过程时减小λ提升响应速度
matlab复制lambda = lambda_base + Kp*abs(dI/dt); % 根据电流变化率调整 -
容错控制策略:
当检测到某相传感器故障时,自动切换至两相模式:- 利用ia + ib + ic = 0重构缺失相信息
- 调整MPC代价函数中的故障相权重
这套方案在实验室的30kW样机上测试通过,下一步计划加入电网阻抗自适应功能,以应对更复杂的现场工况。对于想复现的朋友,建议先从Simulink仿真开始,逐步过渡到dSPACE等快速控制原型平台。
