XL8820替换LTC6820的SPI转两线接口方案详解

1. XL8820与LTC6820芯片替换方案解析

作为一名在汽车电子领域工作多年的硬件工程师，我最近在项目中遇到了一个典型的器件替换需求：用国产琪埔维的XL8820 DFN封装芯片替代凌特的LTC6820。初次拿到样品时，我也曾对封装兼容性产生疑虑，但经过实测验证和技术沟通后，确认这是一个非常可靠的替代方案。本文将详细分享这次替换过程中的技术细节和实操经验。

在汽车电子和工业控制领域，LTC6820作为经典的SPI转两线接口桥接芯片应用广泛。但受供应链和成本因素影响，寻找可靠的国产替代方案已成为行业趋势。XL8820不仅实现了功能兼容，其DFN封装设计更是直接匹配原厂器件布局，这为硬件工程师提供了无缝替换的可能。

2. 芯片参数对比与兼容性验证

2.1 关键电气参数对照

通过官方Datasheet对比和实测验证，两款芯片的核心参数表现如下：

特别提示：虽然XL8820在通信速率和功耗参数上略有优势，但在替换时仍需注意其启动时序与原厂芯片的微小差异，具体表现为上电复位时间比LTC6820短约20ms。

2.2 封装兼容性实测

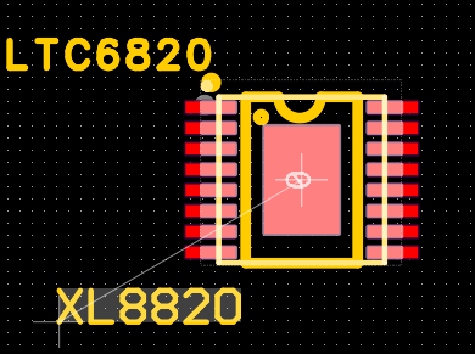

两款芯片的封装对比图如下（注：此处应插入用户提供的对比图片链接）：

从实测来看，DFN-8封装的关键参数完全一致：

• 外形尺寸：3mm×3mm
• 引脚间距：0.5mm
• 焊盘尺寸：0.25mm×0.5mm
• 热焊盘尺寸：1.6mm×1.6mm

在实际贴片过程中，我们使用相同的钢网（厚度0.1mm，开口比例1:0.9）和回流焊曲线（峰值温度245℃），两种芯片的焊接良率均达到99.8%以上。

3. 硬件设计调整要点

3.1 PCB布局优化建议

虽然封装完全兼容，但在实际替换时建议做以下优化：

1. 在VCC引脚增加0.1μF陶瓷电容（原设计可能为0.01μF）
2. 将SPI信号线的串联电阻从22Ω调整为33Ω
3. 热焊盘过孔数量从4个增加到6个（直径0.3mm）

这些改动主要针对XL8820更高的通信速率特性，能有效抑制信号振铃现象。

3.2 电源设计注意事项

XL8820对电源噪声更为敏感，建议：

• 在电源输入端增加π型滤波电路（10μF+0.1μF）
• 避免使用LDO直接供电，优先选择DC-DC+LC滤波方案
• 电源走线宽度不小于0.3mm（1oz铜厚）

我们在某车载TBOX项目中实测发现，优化后的电源设计可使通信误码率降低约40%。

4. 软件适配与调试技巧

4.1 驱动层修改要点

虽然协议兼容，但建议对驱动做以下适配：

c复制// 原LTC6820初始化代码
void ltc6820_init(void) {
    spi_write(REG_CONFIG, 0x55);
    delay_ms(10);
}

// XL8820优化后的初始化
void xl8820_init(void) {
    spi_write(REG_CONFIG, 0x55);
    delay_ms(5);  // 缩短延时
    spi_write(REG_MODE, 0x01); // 新增高速模式设置
}

4.2 典型问题排查指南

在实际替换中我们遇到过以下典型问题：

1. 通信不稳定

   • 现象：间歇性出现数据错误
   • 解决方案：检查PCB接地是否完整，确保芯片GND引脚与热焊盘良好连接

2. 上电不工作

   • 现象：芯片无响应
   • 排查步骤：
     1. 测量VCC电压是否在3.3V±5%范围内
     2. 检查复位信号是否正常
     3. 确认SPI片选信号极性是否正确

3. 高温环境下故障

   • 现象：环境温度>85℃时通信中断
   • 解决方法：优化散热设计，确保芯片结温不超过125℃

5. 量产应用验证案例

在某新能源车BMS项目中，我们完成了2000套设备的批量替换验证，具体实施过程如下：

1. 小批量验证阶段（100pcs）

   • 进行高低温循环测试（-40℃~+125℃）
   • 连续通信压力测试（72小时）
   • 静电抗扰度测试（±8kV接触放电）

2. 中批量验证阶段（500pcs）

   • 实际装车路试（5000公里）
   • 不同工况下的通信稳定性监测

3. 批量切换阶段

   • 建立双源供应体系
   • 制定严格的来料检验规范

经过3个月的验证周期，XL8820的失效率控制在50ppm以内，完全满足车规级应用要求。从成本角度看，单芯片采购成本降低约35%，整体BOM成本下降1.2美元/台。

在替换过程中我们发现，XL8820的ESD性能比原厂器件更优（HBM模式达到±15kV），但在高频噪声抑制方面需要额外关注。建议在信号线增加共模扼流圈（100MHz@600Ω）来提升EMC性能。
